Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.

ACHTUNG

Elektrischer Anschluss

Bei den Geräten RVD 351-1051DC
ist eine Netzzuleitung als Span-
nungsversorgung am Außenteil
und eine Steuerleitung zum In-
nenteil zu installieren und entspre-
chend abzusichern.

HINWEIS

Wir empfehlen die Steuer-
leitungen als abgeschirmtes
Kabel auszuführen.

Wir empfehlen, bauseitig einen

Haupt- / Reparaturschalter in

der Nähe des Außenteiles zu

installieren.

Die Klemmleisten der Anschlüs-

se befinden sich auf der Rück-

seite des Gerätes. Nach der

Installation können Messungen,

nach Entfernen der Abdeckung,

von der Vorderseite vorgenom-

men werden.

Wird bei dem Gerät eine als

Zubehör erhältliche Konden-

satpumpe eingesetzt, ist ggf.

bei der Verwendung des Ab-

schaltkontaktes der Pumpe ein

zusätzliches Relais zur Erhöhung

der Schaltleistung, zur Abschal-

tung des Kompressors, erfor-

derlich.

Werden die Leitungen in
Bereichen mit starken magne-
tischen Feldern verlegt, sollten
die Steuerleitungen als abge-
schirmte Leitung ausgeführt
sein.

Die elektrische Absicherung
der Anlage erfolgt laut den
technischen Daten.

Anschluss des Innengerätes

Führen Sie den Anschluss folgen-
dermaßen durch:

1. Öffnen Sie das Lufteintritts-

gitter.

2. Lösen Sie die Abdeckung des

Elektroanschlusskastens an der
Seite (RVD 351-521DC) oder
unterhalb der Blende (RVD
681-1051DC) (Bild 13).

Anschluss des Außenteils

Zum Anschluss der Leitung gehen
Sie folgendermaßen vor:

1. Demontieren Sie den Geräte-

deckel.

2. Entfernen Sie die sich beim An-

schluß befindliche Seitenwand.

3. Wählen Sie den Querschnitt

der Anschlußleitung gemäß den
Vorschriften aus.

4. Führen Sie die beiden Leitungen

durch die Kantenschutzringe
des feststehenden Anschluß-
bleches.

5. Klemmen Sie die Leitungen ge-

mäß des Anschlußschemas an.

6. Verankern Sie die Leitung in der

Zugentlastung und bauen Sie
das Gerät wieder zusammen.

Nach erfolgreicher Dichtigkeits-
kontrolle ist die Vakuumpumpe
mittels der Manometerstation an
den Ventilanschlüssen des
Außenteiles (siehe Kapitel
„Dichtigkeitskontrolle“)
anzuschließen und ein Vakuum
zu erzeugen.
Vor der ersten Inbetriebnahme
des Gerätes und nach Eingriffen
in den Kältekreislauf müssen die
folgenden Kontrollen durchgeführt
und im Inbetriebnahmeprotokoll
dokumentiert werden:

Prüfung aller Kältemittel-
leitungen und -ventile mit
Lecksuchspray oder Seifen-
wasser auf Dichtigkeit und auf
versehentliches Vertauschen
von Saug- und Einspritzleitung,
bei Stillstand des Gerätes.

Prüfung der Kältemittel-
leitungen und der Dämmung
auf Beschädigungen.

Prüfung der elektrischen
Verbindung zwischen
Innengerät und Außenteil
auf richtige Polarität.

Prüfung aller Befestigungen,
Aufhängungen etc. auf
ordnungsgemäßen Halt und
korrektes Niveau.

Vor der
Inbetriebnahme

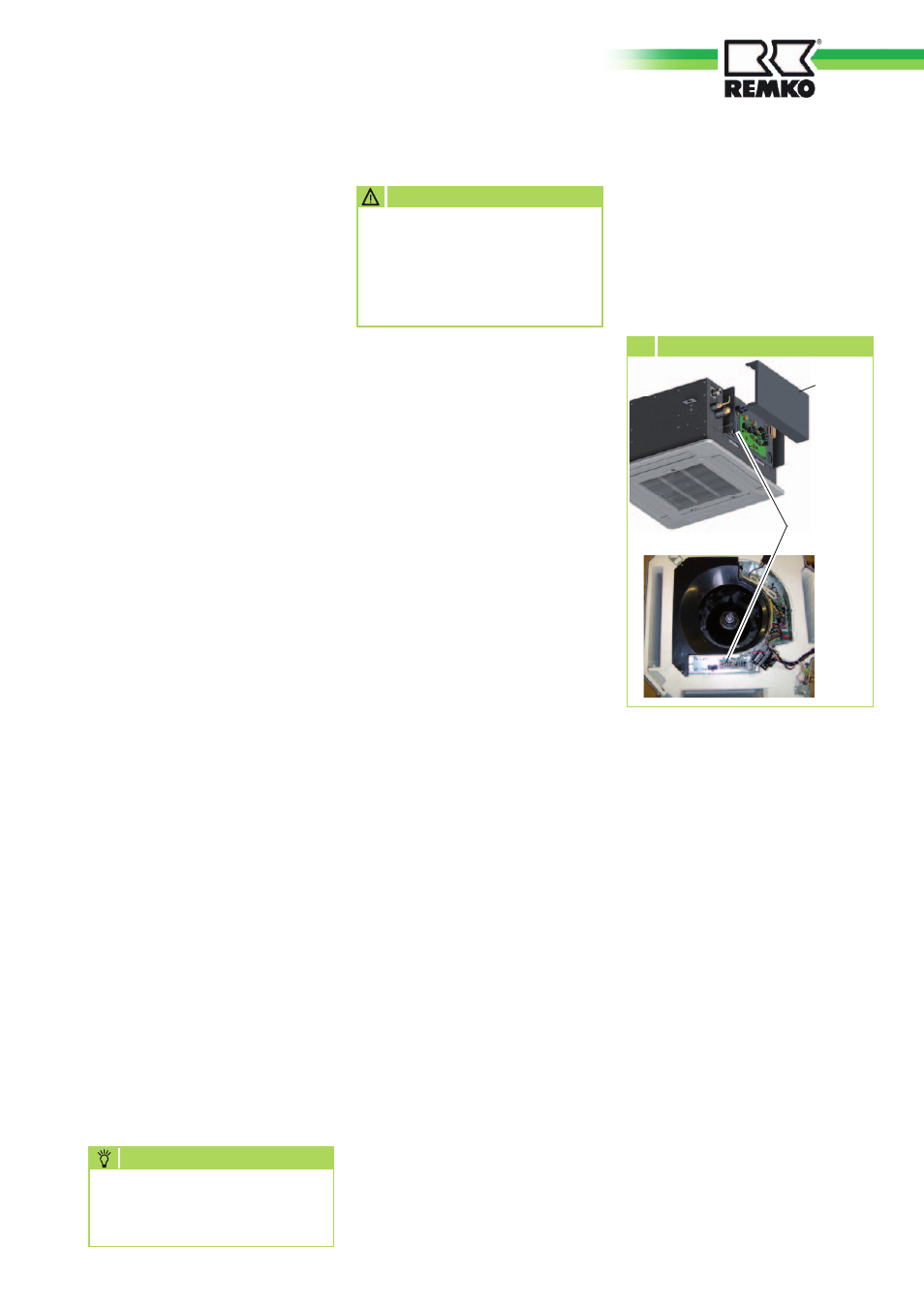

Klemmleiste

Steuerleitung

Abdeckung

13

Anschluss des Innengerätes

3. Verbinden Sie das Gerät mit der

Steuerleitung vom Außenteil.
Siehe Elektrisches Anschluss-
schema.

4. Bauen Sie das Gerät wieder

zusammen.
