Gewährleisten Sie eine kontinuierlich ungehinderte Luftzufuhr
von außen, möglichst durch gegenüberliegende, ausreichend
große Luftöffnungen.

Halten Sie die statischen und sonstige bautechnische
Vorschriften und Bedingungen bezüglich des Gebäudes ein
und sehen Sie ggf. eine Schalldämmung vor.

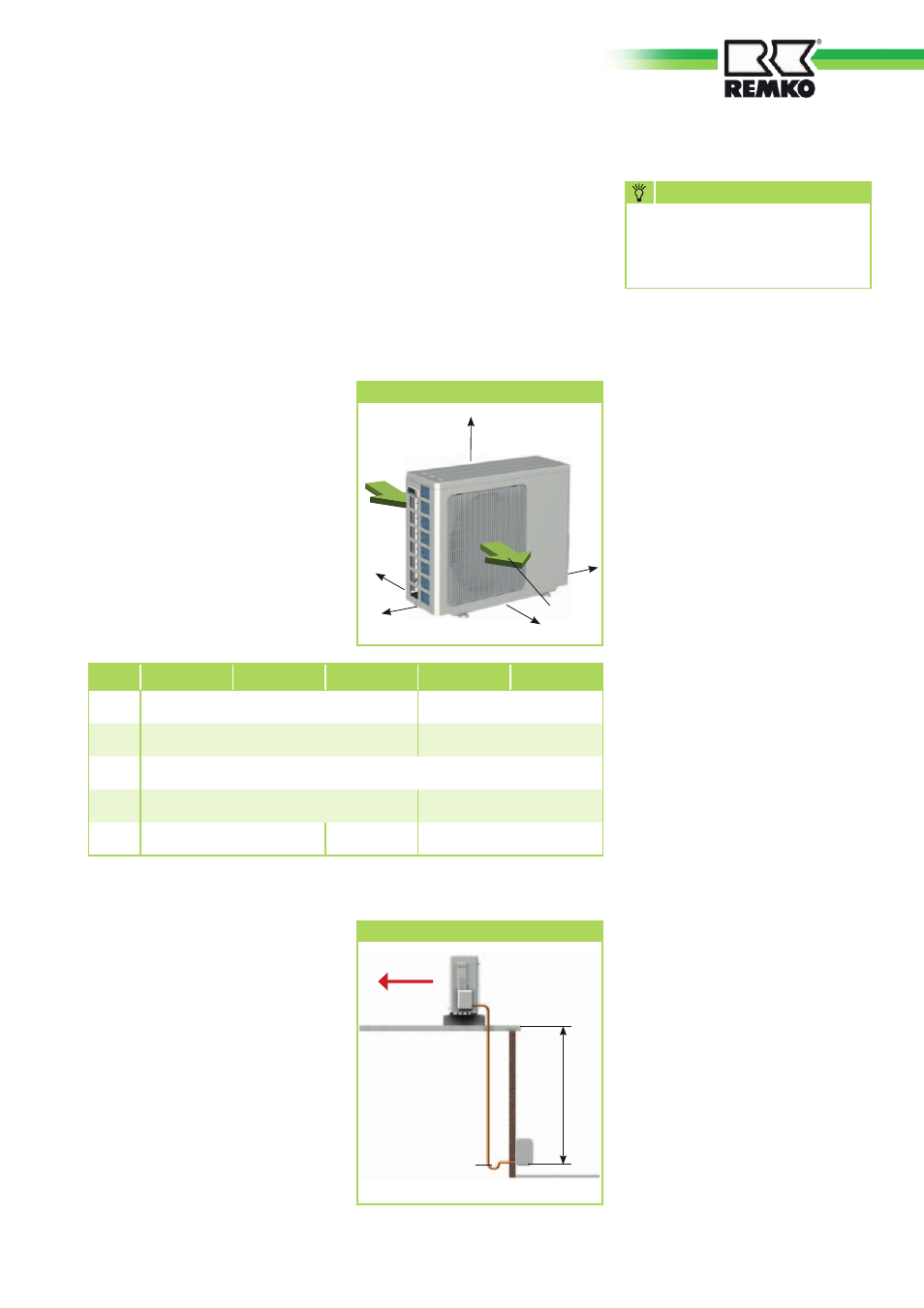

Mindestfreiräume

In der folgenden Abbildung sind
die Mindestfreiräume für einen
störungsfreien Betrieb der Geräte
angegeben.

Diese Schutzzonen dienen zum
ungehinderten Luftein- und
-austritt, um ausreichenden Platz
für Wartung und Reparaturen zu
gewährleisten und zum Schutz des
Gerätes vor Beschädigungen.

RXS 261H

RXS 351H

RXS 521H

RXS 681H

RXS 1200H

A

100 mm

150 mm

B

700 mm

900 mm

C

400 mm

D

100 mm

150 mm

E

200 mm

400 mm

600 mm

Ölrückführungsmaßnahmen

Wird das Außenteil auf einem
höheren Niveau als das Innengerät
angeordnet, sind geeignete
Ölrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende
Meter zu installieren ist.

Installation

Die folgenden Anweisungen

beschreiben die Installation des

Kältekreises und die Montage

von Innengerät und Außenteil.

1. Entnehmen Sie die erforder-

lichen Rohrquerschnitte bitte

der Tabelle „Technische Daten“

des Außenteiles.

2. Installieren Sie das Innengerät

und schließen Sie die Kälte-

mittelleitung entsprechend der

Bedienungsanleitung des

Innengerätes an.

3. Beachten Sie bei der Montage

die Biegeradien der Kältemit-

telleitungen und biegen Sie nie

eine Stelle des Rohres zweimal.

Versprödung und Rißgefahr

können die Folge sein.

4. Verwenden Sie zum Biegen

der Kupferrohre die entspre-

chenden Biegewerkzeuge um

ein Abknicken der Rohre zu

verhindern.

5. Verlegen Sie die Kältemittel-

leitungen vom Innengerät

zum Außenteil.

Achten Sie auf eine ausrei-

chende Befestigung und

treffen Sie ggf. Maßnahmen

zur Ölrückführung!

6. Installieren Sie das Außenteil

mit der Wand- bzw. Boden-

konsole an statisch zulässige

Gebäudeteile.

Installationsanweisungen der

Konsolen beachten.

7. Stellen Sie sicher, daß kein

Körperschall auf Teile des

Gebäudes übertragen wird.

Körperschallübertragungen

werden durch Schwingungs-

dämpfer reduziert!

Mindestfreiräume

Luft-

eintritt

E

C

B

A

D

Luft-

austritt

Ölrückführungsmaßnahmen

Außenteil

Ölhebebogen in

der Saugleitung

zum Außenteil

1 x je 2,5

steigende Meter

Radius:

min. 50 mm

max. 15 m

Innengerät

Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.

HINWEIS
