8. Entfernen Sie die werks-
seitigen Schutzkappen sowie
die Überwurfmuttern der
Absperrventilanschlüsse und
verwenden diese zur
weiteren Montage.
9. Vergewissern Sie sich, bevor
Sie die Kältemittelleitungen
aufbördeln, daß die Über-
wurfmutter auf dem Rohr
vorhanden ist.
10.Bearbeiten Sie die verlegten
Kältemittelleitungen
(Bild 5 und 6)
.
11. Überprüfen Sie, ob der Bördel
eine korrekte Form aufweist
(Bild 7)
.
12. Nehmen Sie zunächst die
Verbindung der Kältemittel-
leitungen mit den Absperr-
ventilen per Hand vor, um
einen richtigen Sitz zu
gewährleisten.
Zusätzliche Hinweise zur
Installation
■
Bei der Kombination des
Außenteiles mit einigen Innen-
geräten kann der Anschluß der
Kältemittelleitungen differieren.
Montieren Sie dann die im
Lieferumfang des Innengerätes
befindlichen Reduzier- bzw.
Erweiterungsverschraubungen
an das Innengerät.
■
Ist die einfache Länge der
Verbindungsleitung länger als
5 m, so ist bei der Erstinbetrieb-
nahme der Anlage Kältemittel
hinzuzufügen
(Siehe Kapitel „Kältemittel
hinzufügen“).
Es dürfen nur Werkzeuge zur
Verwendung kommen, die für
den Einsatz im Kältebereich
zugelassen sind. Rohrabschnei-
der, Entgrater, Biegezangen
und Bördelwerkzeug.
HINWEIS
13. Befestigen Sie nun endgültig
die Verschraubungen mit
2 Maulschlüsseln geeigneter
Schlüsselweite.
Halten Sie während des
Schraubens auf jeden Fall
mit einem Maulschlüssel
gegen (Bild 8).
14. Versehen Sie die beiden instal-
lierten Kältemittelleitungen,
einschließlich der Verbinder,
mit einer entsprechenden
Wärmedämmung.
15. Verwenden Sie nur für den
Temperaturbereich einsetz-
bare und diffusionsdichte
Isolationsschläuche.

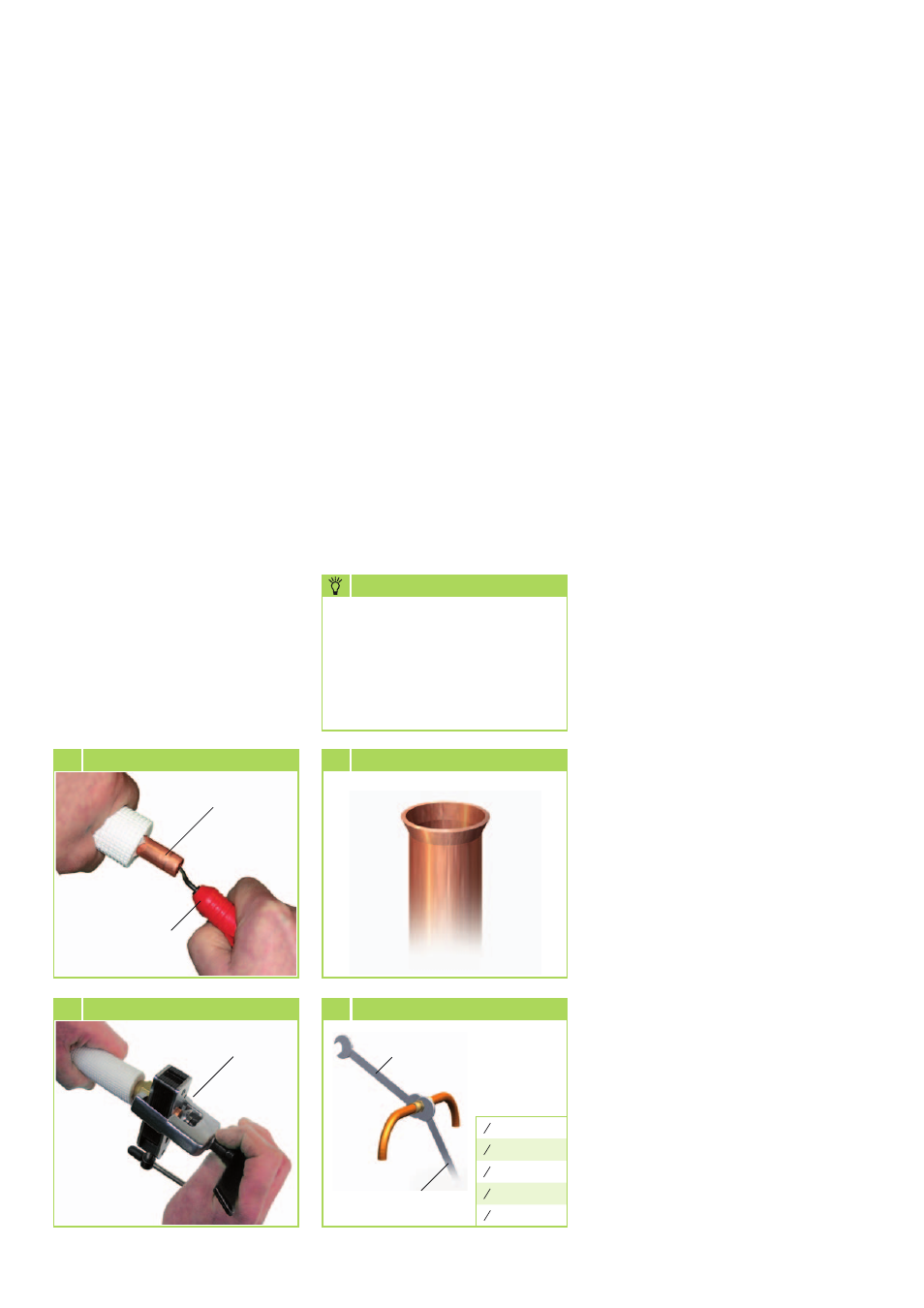

Bördelwerkzeug
6 Bördeln der Kältemittelleitung
Kältemittelleitung
Entgrater
5 Entgraten der Kältemittelleitung 7 Korrekte Bördelform
Festziehen 1. Maulschlüssel
Gegenhalten
2. Maulschlüssel
8 Verschraubungen anziehen
Anzugs-
drehmoment:
1 4 “ 15-20 Nm
3 8 “ 32-40 Nm
1 2 “ 50-60 Nm
5 8 “ 65-75 Nm
3 4 “95-105 Nm
