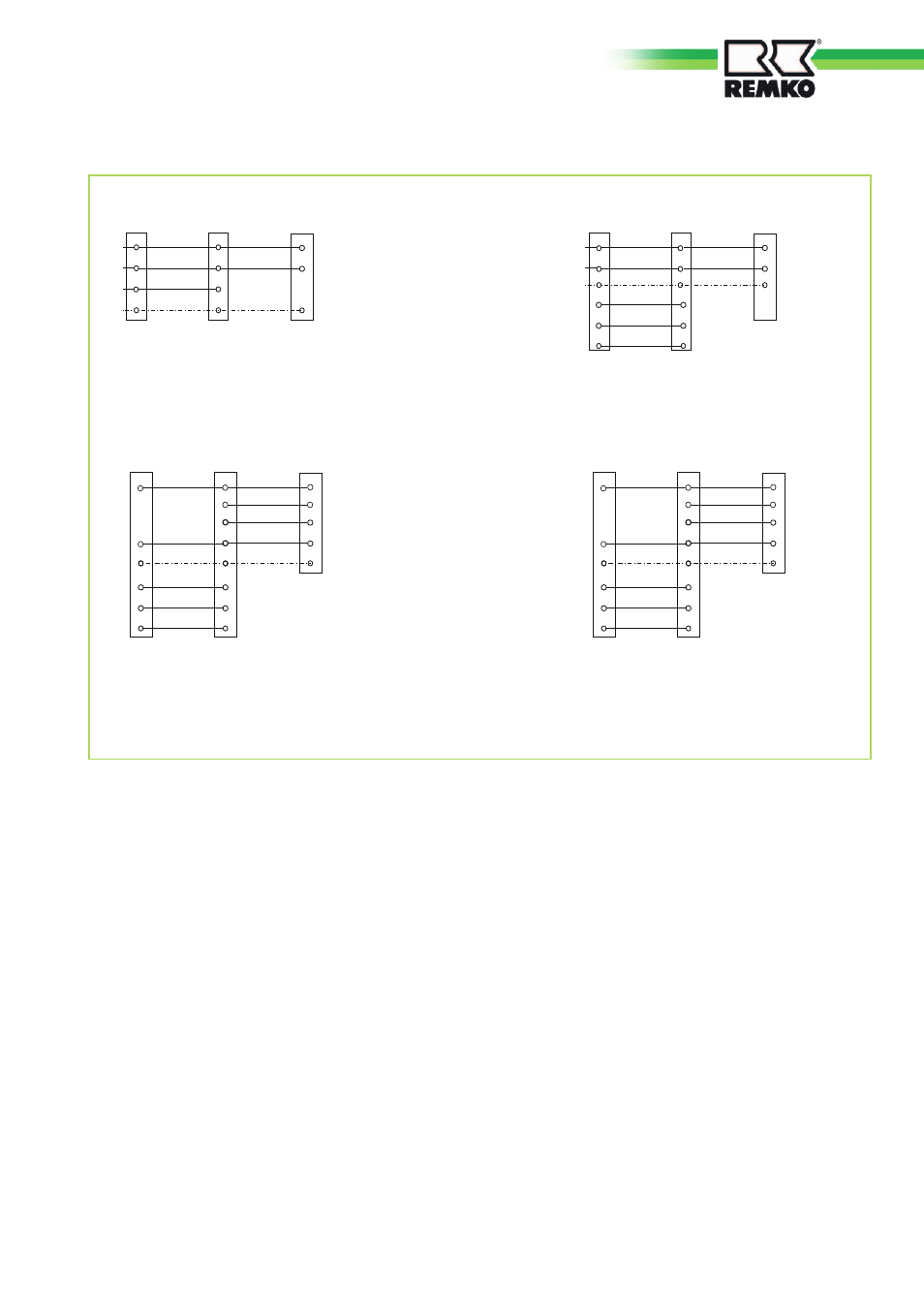

Elektrisches Anschlussschema
Anschluss RXT 351DC
Außenteil Netzzuleitung
230 V~,
50 Hz,
L1 / N / PE
Neutralleiter
Außenleiter
Schutzleiter
Datenleiter
L1
S S
N N
Pe Pe
L1
N
Pe
L1
Innengerät
Hinweis:
Der Stecker A-E unter der Blende ist für den Anschluss einer Remko Kabel-Fernbedienung Typ KFB 2 !
Klemmen X,Y,E werden nicht belegt !
Der beiliegende Festwiederstand wird nicht benötigt
Anschluss RXT 1051DC
Pe Pe Pe
N N N
L1 L1 L1
L2 L2
L3 L3
Außenteil Innenteil
P P
Q Q
E E
Netzzuleitung
Anschluss RXT 521-681DC
Außenteil Netzzuleitung
230 V~,
50 Hz,
L1 / N / PE
Neutralleiter
Außenleiter
Schutzleiter
Datenleiter
Datenleiter
Datenleiter
L1
N N
Pe Pe
L1
N
Pe
L1
Innengerät
P P
Q Q
E E
Anschluss RXT 1401DC
Pe Pe Pe
N N N
L1 L1 L1
L2 L2
L3 L3
Außenteil Innenteil
P P
Q Q
E E
Netzzuleitung
