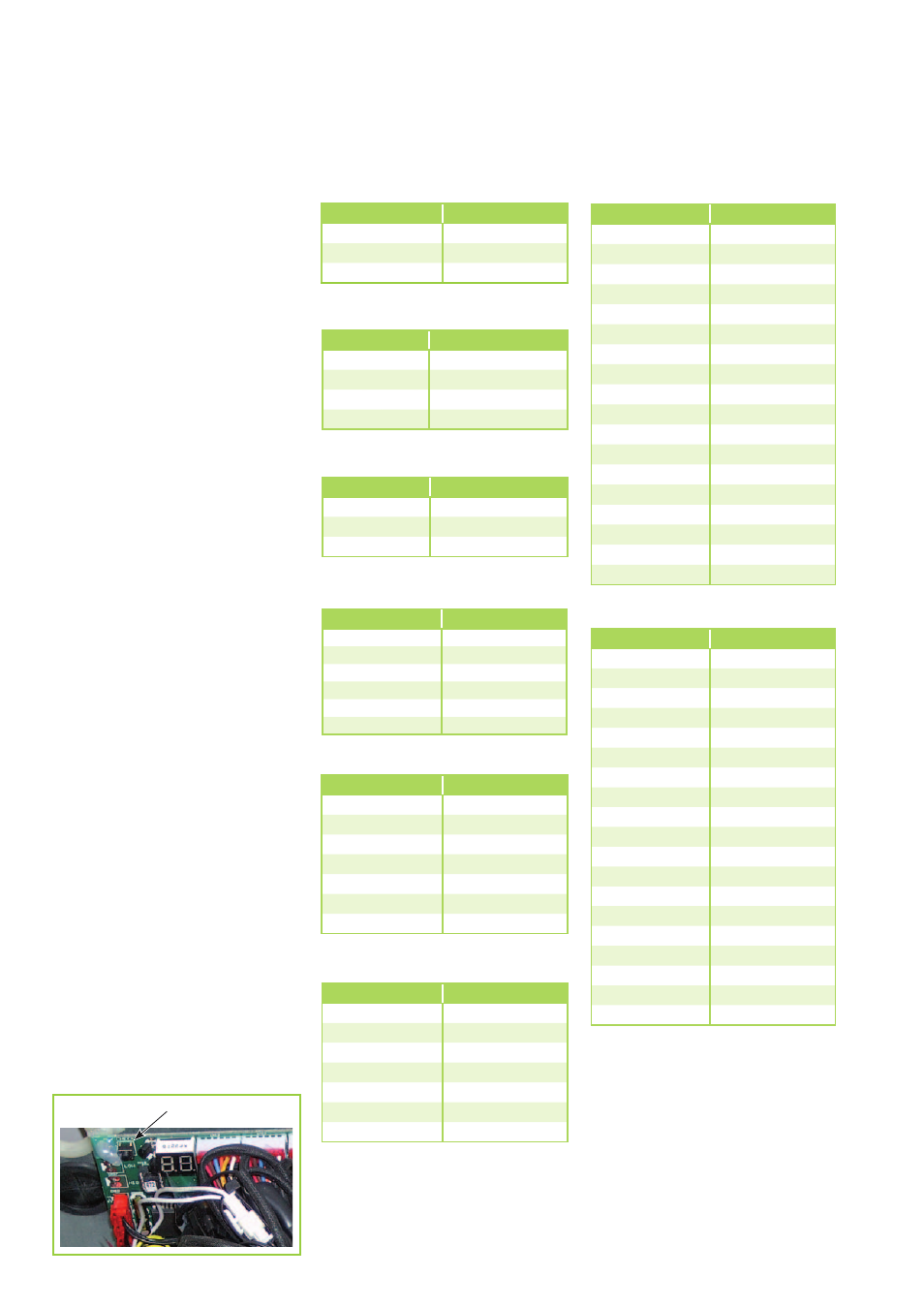

Funktionskontrolle und
Testlauf
Wärend des Betriebes der Anlage
können die Betriebsparameter am
Display im Außenteil abgefragt
werden.
Folgende Parameter werden nachei-
nander angezeigt:
RXT 521-1401DC
- Frequenz des Kompressors
- Betriebsmodus
- Stufe Lüfter
- momentane Kälte.-/ Heizleistung
- Ist-Temperatur Sensor Verflüssiger
- Ist-Temperatur Sensor Heißgas
- Ist-Temperatur Sensor Lufteintritt
- Ist-Stromaufnahme Außenteil
- Öffnungsgrad des elektronischen
Expansionsventils nur RXT 521-
1401 DC
- letzter Störcode. 00 keine Störung
- anliegende Spannung
Zum Abfrage der Betriebsparameter
gehen Sie folgendermaßen vor:
1.Entfernen Sie den Deckel des
Außenteils.
2.Schalten Sie alle Innengeräte ein
und wählen Sie den Kühlmodus
sowie die höchste Ventilatorstufe.
Frequenzanzeige Temperatur Sensor Lufteintritt
Temperatur Sensor Verflüssiger
Betriebsmodus
Betriebsmodus Ventilator
Kälte.- Heizleistung AT / IT
Display Frequenz (Hz)
30 30
-- Stand by
60 60
Display Mode AT
0 Standby
2 Kühlmodus
3 Heizmodus
4 Zwangskühlung
Display Mode Lüfter
0 Aus
1 kleine Drehzahl
2 hohe Drehzahl
Display Kühlleistung
1 2,0-2,5 kW
2 2,5-3,0 kW
3 3,0-3,8 kW
4 3,8-5,0 kW
5 5,0-5,5 kW
6 5,5-6,1 kW
Display Temperatur
10 35-40 °C
11 40-45 °C
12 45-50 °C
13 50-55 °C
14 55-60 °C
15 60-65 °C
16 65-70 °C
Display Temperatur
15 -7,5 °C
20 -5,0°C
25 -2,5°C
30 0°C
35 2,5°C
40 5,0°C
45 7,5°C
50 10,0°C
55 12,5°C
60 15,0°C
65 17,5°C
70 20,0°C
75 22,5°C
80 25,0°C
85 27,5°C
90 30,0°C
95 32,5°C
99 34,5°C
Stromaufnahme Außenteil
Display Stromaufnahme
44 6,0 A
46 6,2 A
54 7,4 A
55 7,6 A
58 7,8 A
62 8,0 A
66 8,6 A
67 8,8 A
68 9,0 A
70 9,2 A
72 9,5 A
76 10,0 A
78 10,2 A
80 10,4 A
82 10,6 A
84 11,0 A
88 11,6 A
92 12,0 A
94 12,2 A
Check-Knopf
Display
Am Display auf der Platine im
Außenteil können die Betriebspa-
rameter der Anlage in der obigen
Reihenfolge abgefragt werden.
Drücken Sie dazu den Check-
Knopf der sich auf der Platine im
AT neben dem Display befindet.
Temperatur Sensor Heißgas
Display Temperatur
10 35-40 °C
11 40-45 °C
12 45-50 °C
13 50-55 °C
14 55-60 °C
15 60-65 °C
16 65-70 °C
