Die Deckenkassetten arbeiten unabhängig vom Kalt-
wasser-Erzeuger. Eine elektrischer Steuerleitung ist so-
mit nicht erforderlich.
Alle Elektroanschlüsse, wie Netzeinspeisung, Fernbe-
dienung, Ventilkopf etc. befinden sich auf der Regeltafel.
Die Regeltafel befindet sich, verdeckt durch das An-
saug-/ Ausblasgitter, im Innengerät. Unter der Abde-
ckung der Regeltafel befindet sich die komplette Gerä-
testeuerung.
1. Öffnen Sie die Abdeckung der Regeltafel indem Sie
die 3 Befestigungsschrauben entfernen und die Ab-
deckung abnehmen.
2. Führen Sie die Leitung durch die Kantenschutzringe
auf der Frischluftanschlußseite in das Gerät ein und

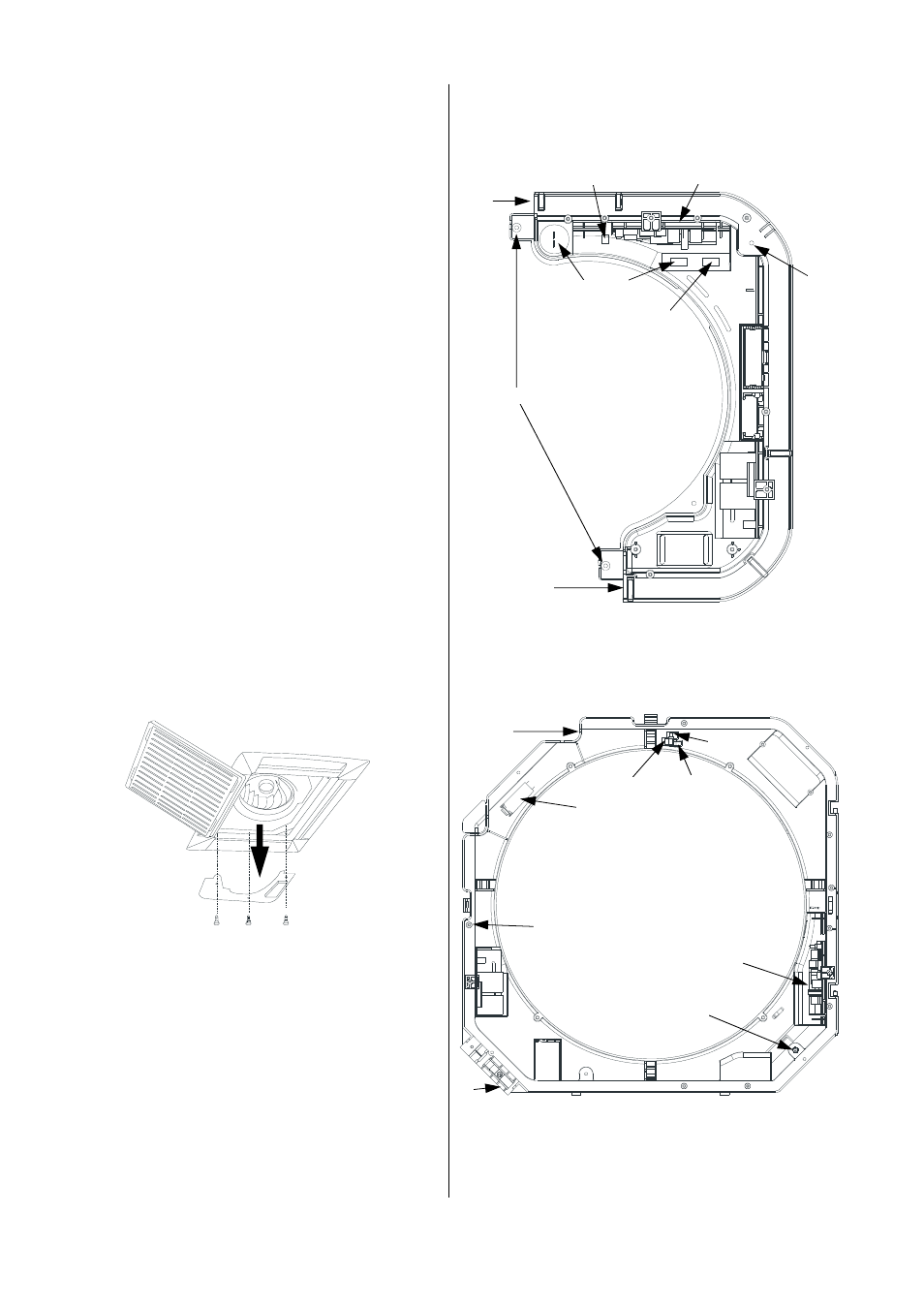

Regeltafel DKT 20 / 40 / 50
2
1
3
5
4
6
7
8
9
Regeltafel DKT 60/ 90 / 110
1
2
4
5
3
6
8
7
9
Folgende elektrische Anschlüsse sind vorzunehmen:
1. Anschluß der Raumtemperatur-Regelung
2. Anschluß der Netzzuleitung
3. Anschluß der Ventilbaugruppe
4. Evtl. Anschluß eines Frischluftventilators
5. Evtl. Anschluß von bauseits gestellten Ventilen
6. Evtl. Anschluß einer externen Kondensatpumpe
7. Evtl. Anschluß parallel arbeitender Kassetten
Bauteile der Regeltafeln
1 Anschluß Fernbedienung / bzw. weitere Kassetten
2 Hauptplatine
3 Erdungsanschluß
4 Regeltafelbefestigung
5 Netz-Versorgungseingang
6 Kondensator des Ventilators
7 Ventilatoranschluß
8 Schwimmeranschluß Kondensatpumpe
9 Kondensatpumpenanschluß
Sämtliche elektrischen Installationen sind von
Fachunternehmen auszuführen. Die Montage der
Elektroanschlüsse muß spannungsfrei erfolgen.
Elektrischer Anschluß
