17

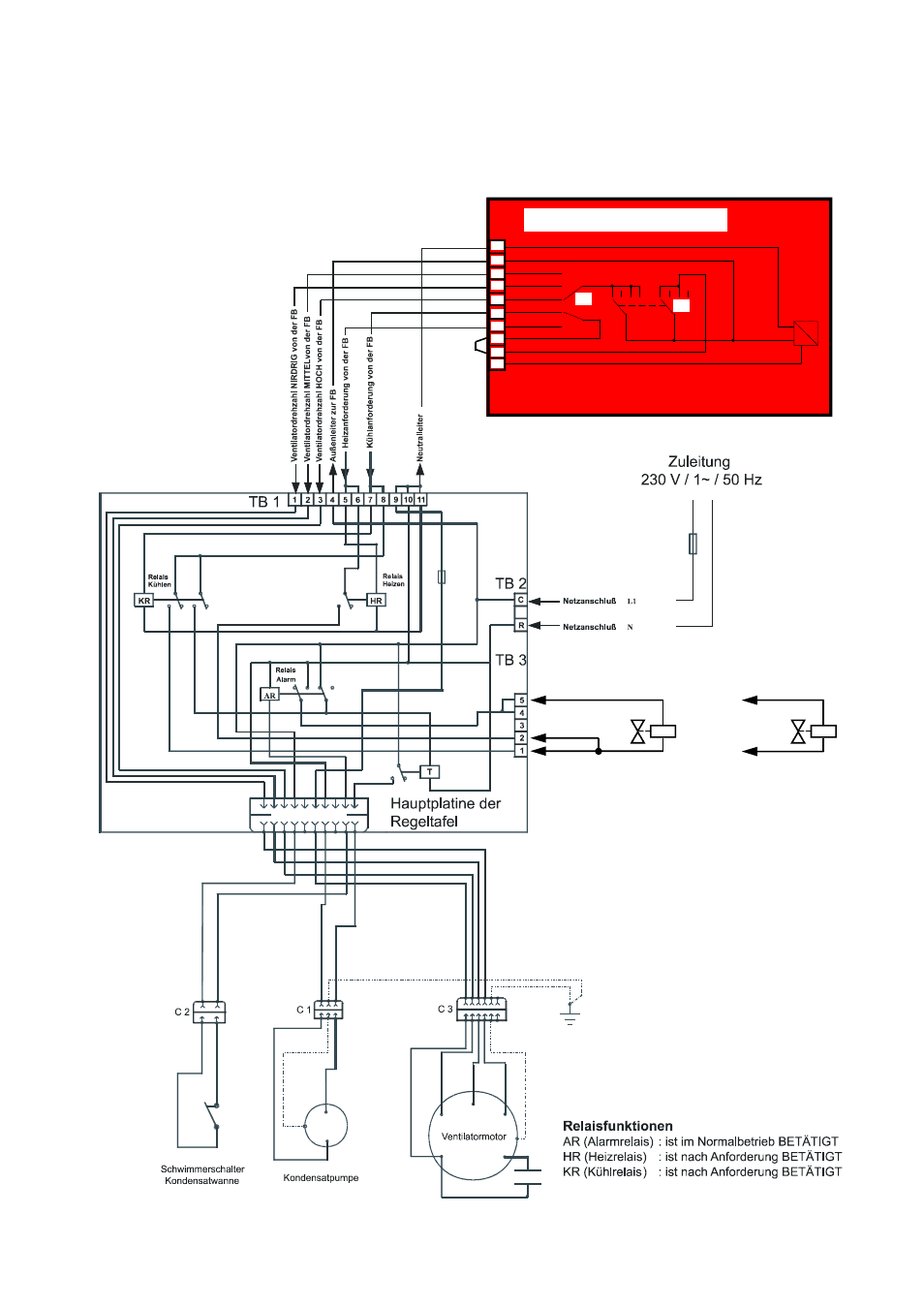

Elektrisches Schaltschema
Anschluß einer Kassette
Anschluß
Ventilkopf
Kühlen
Hinweis zu der Betriebsart
Kühlen / Heizen
In der Betriebsart Kühlen und Heizen sind
die Klemmen 1 und Klemme 2 der Klemm-
leiste TB 3 zu brücken!
Anschluß Ventilkopf
Betriebsart Kühlen
(Zweileiter-System)
Anschluß Ventilkopf
Betriebsart Kühlen / Heizen
(Zweileiter-System)
N
1
21
20
22
3
2
9
7
11
Raumtemperatur-Reglung
S1 Ventilatorgeschwindigkeit
S2 Betriebsartschalter
S1
S2
