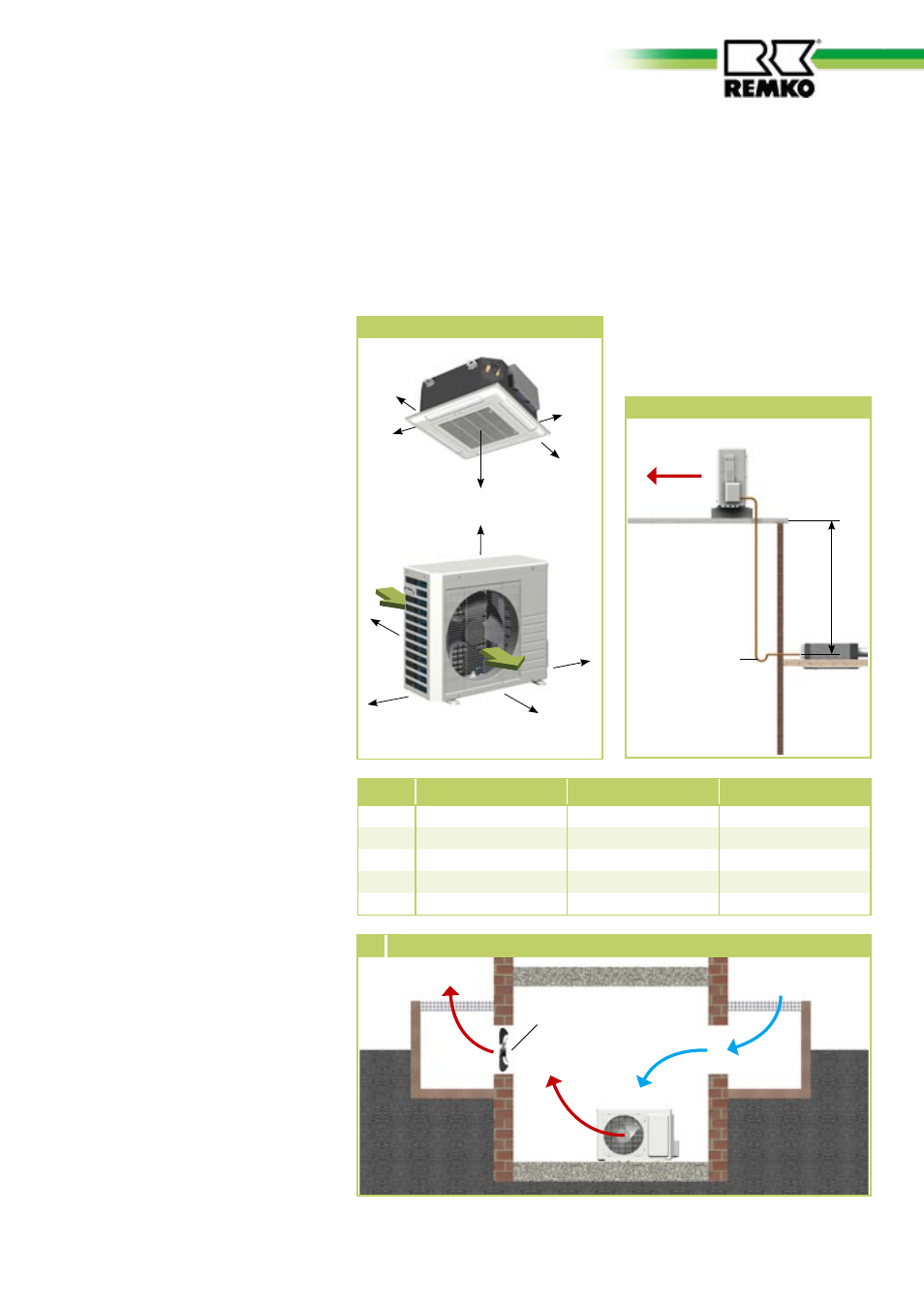

Aufstellung im Gebäudeinneren
■
Sorgen Sie für eine ausrei-
chende Wärmeabfuhr, wenn
das Außenteil im Keller, auf
dem Dachboden, in Nebenräu-
men oder Hallen
aufgestellt wird (Bild 7).
■
Installieren Sie einen zusätz-
lichen Ventilator, der über den
gleichen Luftvolumenstrom
des im Raum aufzustellenden
Außenteiles verfügt und der
eventuelle zusätzliche Druck-
verluste durch Luftkanäle
kompensieren kann (Bild 7).
■
Gewährleisten Sie eine kontinu-
ierlich ungehinderte Luftzufuhr
von außen, möglichst durch ge-
genüberliegende, ausreichend
große Luftöffnungen (Bild 7).
■
Halten Sie die statischen und
sonstige bautechnische
Vorschriften und Bedingungen
bezüglich des Gebäudes ein
und sehen Sie ggf. eine Schall-
dämmung vor.
Warmluft
Kalte
Frischluft
Licht-
schacht
Außenteil
Warmluft
Licht-
schacht
zusätzlicher
usätzlicher
Ventilator
7 Aufstellung im Gebäudeinneren
Ölrückführungsmaßnahmen
Wird das Außenteil auf einem
höheren Niveau als das Innenge-
rät angeordnet, sind geeignete
�lrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
�lhebebogen, der je 2,5 steigende
Meter zu installieren ist.
Ölrückführungsmaßnahmen
Außenteil
�lhebebogen in
der Saugleitung
zum Außenteil
1 x je 2,5
steigende Meter
Radius:
50 mm
max. 8/10 m
Innengerät
Maße in mm
SV 260 AT
SV 350 AT
SV 520 AT
A
100
100
100
B
700
700
700
C
400
400
400
D
100
100
100
E
200
200
400
Mindestfreiräume
Die Mindestfreiräume sind zum
einen für Wartungs– und
Reparaturarbeiten und zum
anderen für die optimale Luftver-
teilung vorzusehen.
Mindestfreiräume / Maße in mm
300
Lufteintritt
E
C
B
A
D
Luft-
austritt
300
300
300
300
