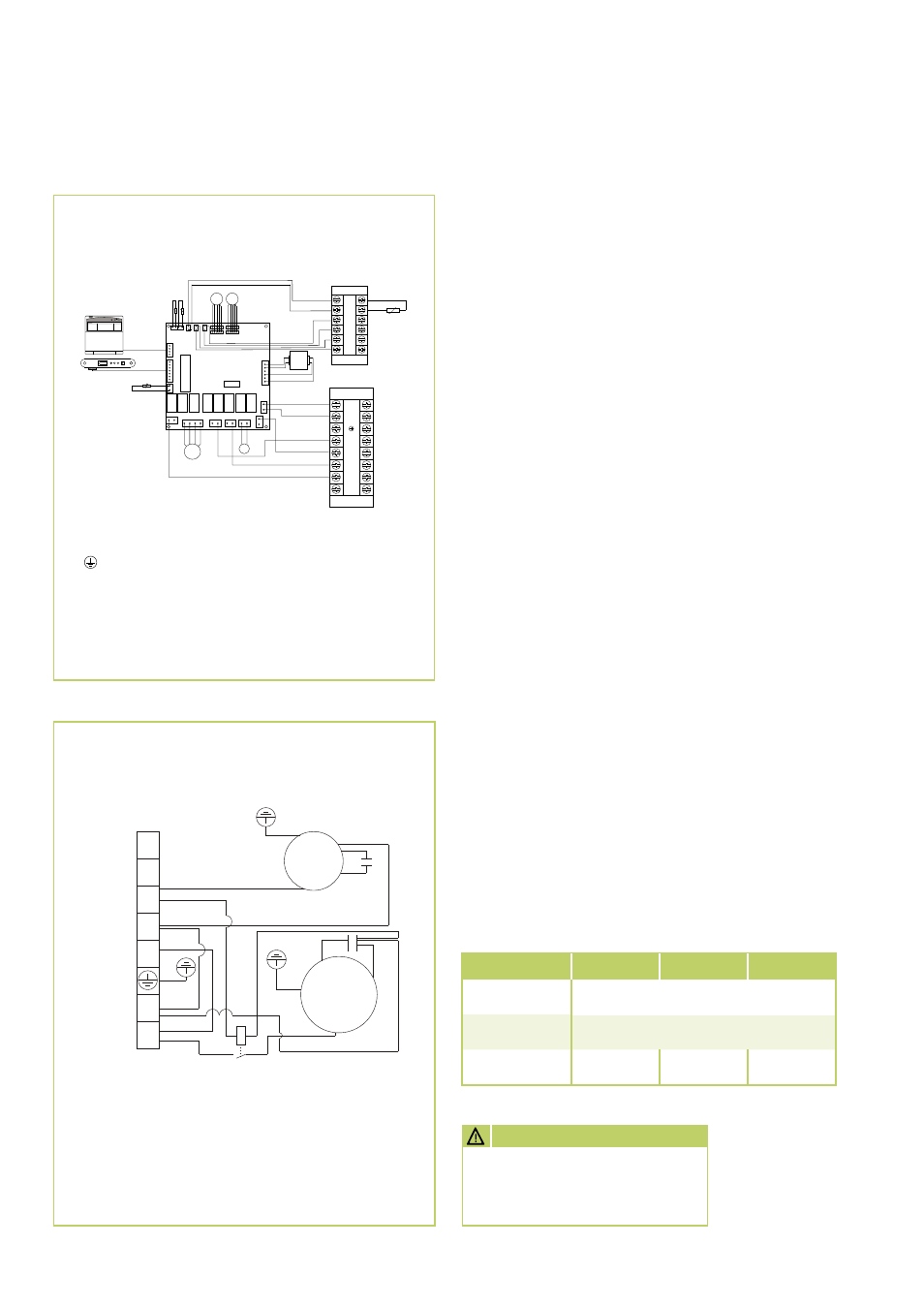

Elektrisches Schaltschema
Vor der Inbetriebnahme
Nach erfolgreicher Dichtigkeitskontrolle ist
die Vakuumpumpe mittels der Manometerstation an
den Ventilanschlüssen des Außenteiles (siehe Kapitel
„Dichtigkeitskontrolle“) anzuschließen und ein
Vakuum zu erzeugen.
Vor der ersten Inbetriebnahme des Gerätes und nach
Eingriffen in den Kältekreislauf, müssen die folgenden
Kontrollen durchgeführt und im Inbetriebnahmepro-
tokoll dokumentiert werden:
■ Prüfung aller Kältemittelleitungen und -ventile
mit Lecksuchspray oder Seifenwasser auf Dich-
tigkeit und auf versehentliches Vertauschen von
Saug- und Einspritzleitung.
Bei Stillstand des Gerätes.
■ Prüfung der Kältemittelleitungen und der
Dämmung auf Beschädigungen.
■ Prüfen der elektrischen Verbindung zwischen
Innengerät und Außenteil auf richtige Polarität.
■ Prüfung aller Befestigungen, Aufhängungen etc.
auf ordnungsgemäßen Halt und korrektes Niveau.
Kältemittel hinzufügen
Die Geräte besitzen eine Kältemittelgrundfüllung.
Darüber hinaus sind bei Kältemittelleitungslängen
von über 5 Metern einfacher Länge je Kreis eine
zusätzliche Füllmenge an Kältemittel, entsprechend
der nachstehenden Tabelle, zu ergänzen:
SV 260 SV 350 SV 520
Einfache
Leitungslänge
Zusätzliche Füllmenge
Bis einschl. 5 m 0 g/m
5 m bis max.
15/23 m
15 g/m 20 g/m 30 g/m
SV 260-20 IT
Jp 6
SM1 SM2 SM3 SM4
MF F L HF
Jp12
M
T
JP 1
M
Jp 13
N
N
L
C
Fc
F
O
P L
O
H
P
H
P
LP
Jp11 OPT
Jp9 Jp10 Jp7 Jp8
Jp 14
1 JP
Jp 3 Jp5 F Jp JpC Jp4
REH REL
AUX EC
CPU
Legende
L = Außenleiter
N = Neutralleiter
= Schutzleiter
F = Ventilatormotor
C = Kompressorsteuerung
V = Umkehrventil
LP =
HP =
O =
SV 260-60 AT
Verflüssigerventilator
Kompressor
Farbkennzeichnung
WH = Weiß
BU
= Blau
BR = Braun
BK = Schwarz
R
S
L
N
7
8
9
C
L
N
BN
BN
BK
BU
BU
BU
BU
BK
WH
Kompressorschütz
Netz-
zuleitung
Steuer-
leitung
Beachten Sie, daß das ver-
wendete Kältemittel immer in
flüssiger Form aufgefüllt wird!
ACHTUNG ACHTUNG
