Systemaufbau
Das Gerät ist für ein 2-Leiter-
System konzipiert. Bei der Verwen-
dung eines als Zubehör erhält-
lichen Heizregisters kann das Gerät
auf ein 4-Leiter-System erweitert
werden.
Das 2-Leiter-System besitzt 2
Mediumrohre (Leiter: Vor- und
Rücklauf) zum Kühlen mit kaltem
Medium und 2 Mediumrohre zum
Heizen mit warmem Medium. Das
kombinierte Kühl-/Heizregister im
Innengerät gibt im Kühlbetrieb die
Wärme aus der Raumluft an das
Betriebsmedium ab. Eine Umwälz-
pumpe transportiert das erwärmte
Medium zu einem Kaltwasser-
Erzeuger, der dem Medium die
Wärme in einem Verdampfer ent-
zieht und über einen Kältekreis in
einem Verflüssiger an die Außen-
luft wieder abgibt. Das abgekühl-
te Betriebsmedium wird in dem
Mediumkreislauf dem Gerät erneut
zugeführt.
Bei 2-Leiter-Systemen, die zum
Kühlen oder Heizen verwendet
werden, kann die Heizleistung
durch einen Kaltwasser-Erzeuger
mit Wärmepumpenfunktion oder
durch einen Heizkessel erzeugt
und dem Kreislauf zugeführt
werden. Im Heizbetrieb kann das
Innengerät die Wärme des Be-
triebsmediums an die Raumluft
abgeben.
REMKO KWK (DM)
6

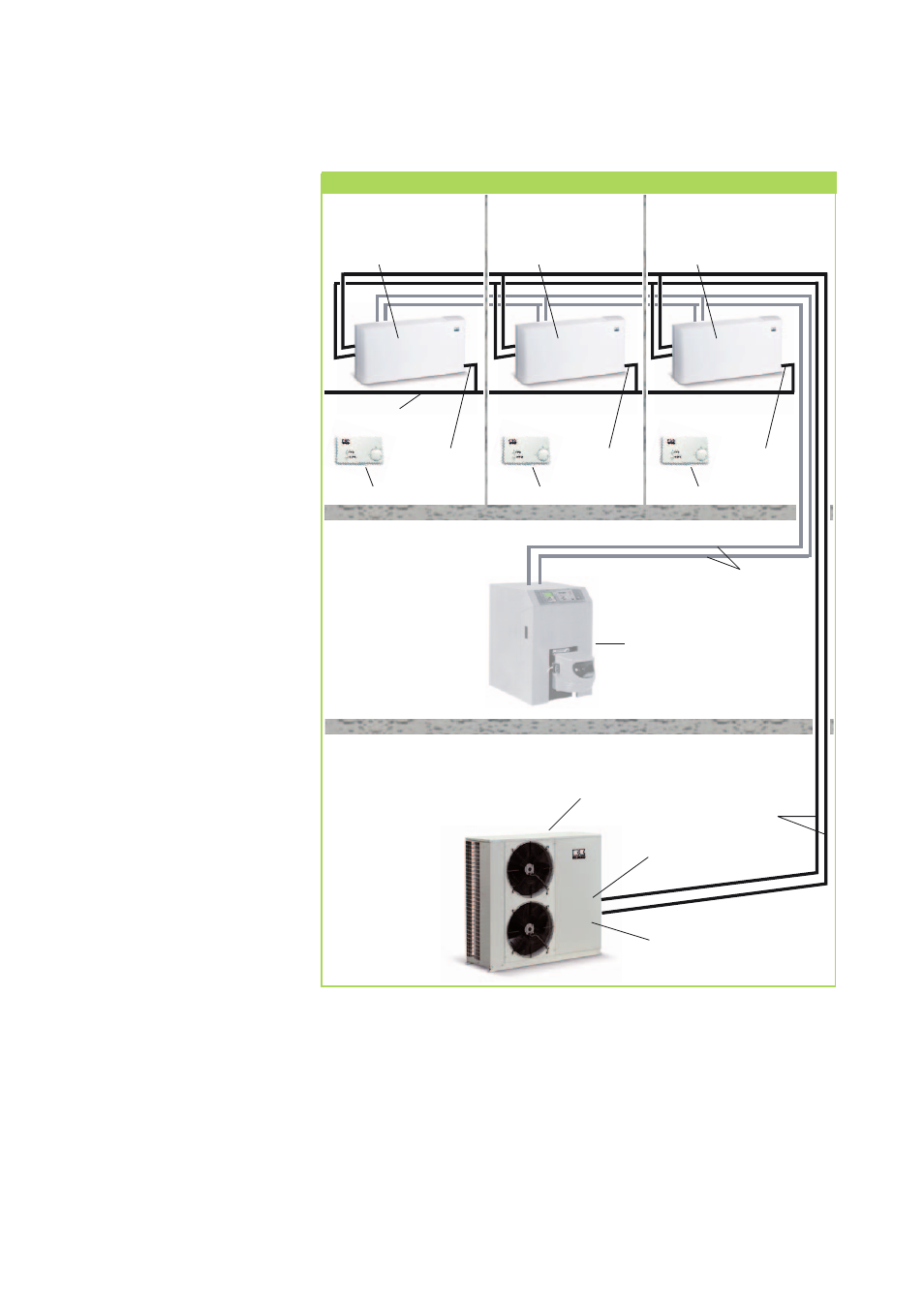

Kaltwasser-Erzeuger
Systemaufbau
Mediumeintritt
Mediumaustritt
Innenbereich 1
Außenbereich
Innenbereich 2 Innenbereich 3
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensat-
leitung
Kondensat-
leitung
Kondensat-
leitung
Kondensat-
Sammelleitung
Heizungsraum
Heizkessel
Raumtemperatur-Regelung Raumtemperatur-Regelung Raumtemperatur-Regelung
Mediumleitungen
Heizbetrieb
Mediumleitungen
Kühlbetrieb
