REMKO RVS 14000 INOX v.3 - Handbuch (Seite 25)

25
3UG3 Phasenfolgerelais
CP1 pot.freier
Eingang HEAT/COOL
CP2 pot.freier Eingang Standbybetrieb/Regelbetrieb
Cr Regelung ECH 210 B
Ct Relais Kompressor
Ev Magnetventil Kältekreis
F1 Sicherung Anschlußplatine 5A
F2 Sicherung Regelplatine Verflüssigung 8A
F3 Sicherung Umwälzpumpe 10A
Fr Frequenzsperre
Zeichenerklärung:
Hp Druckwächter Hochdruck
IP Hauptsicherungen
Lp Druckwächter
Niederdruck
Mc Kompressormotor
Mv1 Ventilatormotor
1
Mv2 Ventilatormotor 2
P Umwälzpumpe
Pr Differendruckwächter
R Relais
Umwälzpumpe
Scc Anschlußplatine Regelung ECH 210 B
St1 Sensor Wassereintritt
St2 Sensor Wasseraustritt
St3 Sensor Verflüssigung
Thc Übertemperatur Kompressor
Thv Übertemperatur Ventilator
Tk Regelplatine Verflüssigung (Winterregelung)
Tr Transformator
VI
Umkehrventil Kältekreis (nur RVS...H INOX)

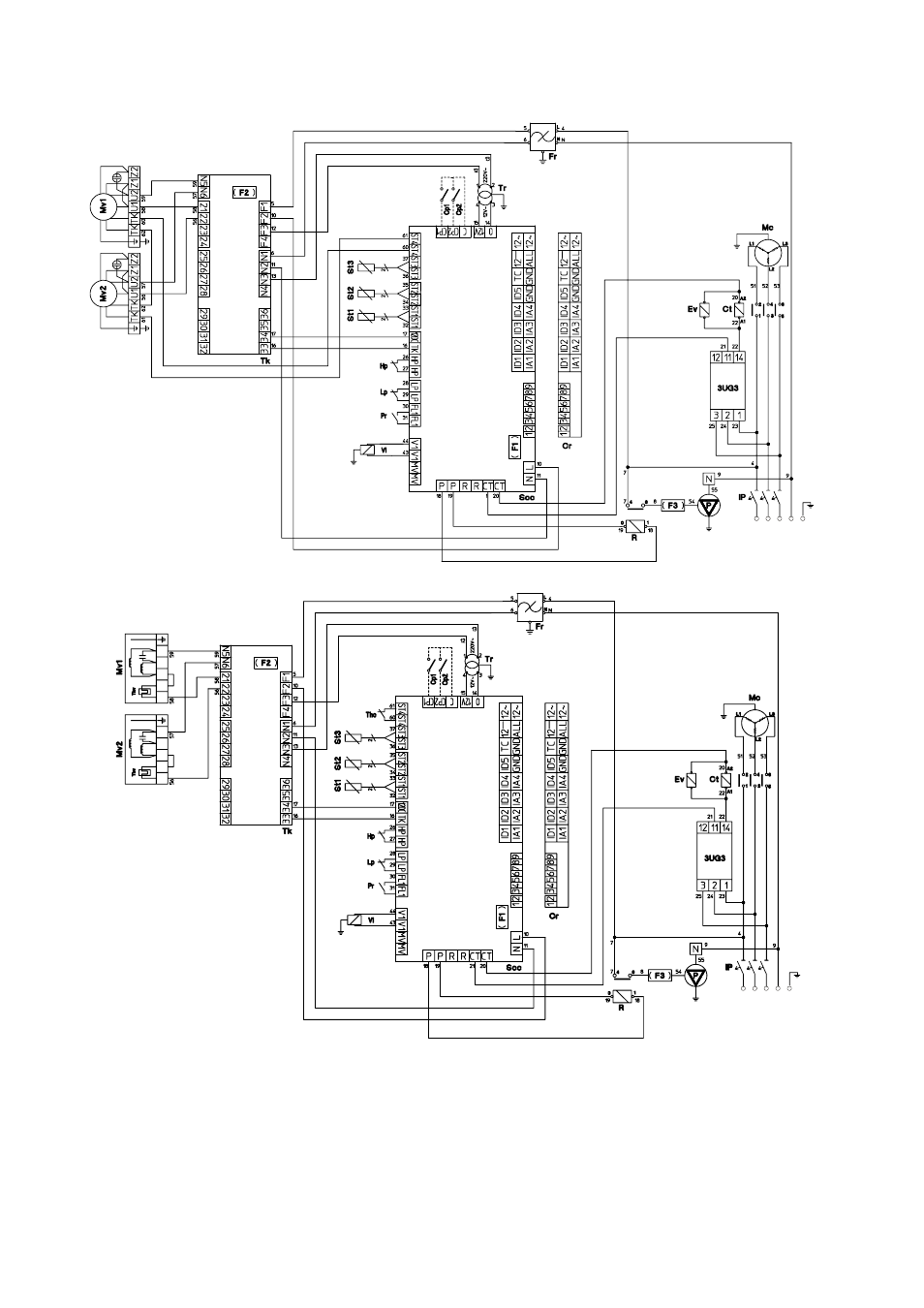

RVS 2500 INOX bis RVS 3300 INOX
Einspeisung
400 V / 3 Ph ~, N, PE
50 Hz
RVS 4100 INOX
Einspeisung
400 V / 3 Ph ~, N, PE
50 Hz
