Seite 5
5
Bedienung
Die Bedienung des Kaltwasser-Erzeugers erfolgt voll-
automatisch durch den werkseitig eingebauten, inter-
nen Regler ECH oder durch die als Zubehör erhältliche,
externe, bauseitig zu installierende Kabel-
Fernbedienung EKW 200.
Die Regelung und die Kabel-Fernbedienung ermögli-
chen die Veränderung von Parametern sowie die An-
zeige der Betriebstemperaturen.
Kabel-Fernbedienung EKW
Regelung ECH

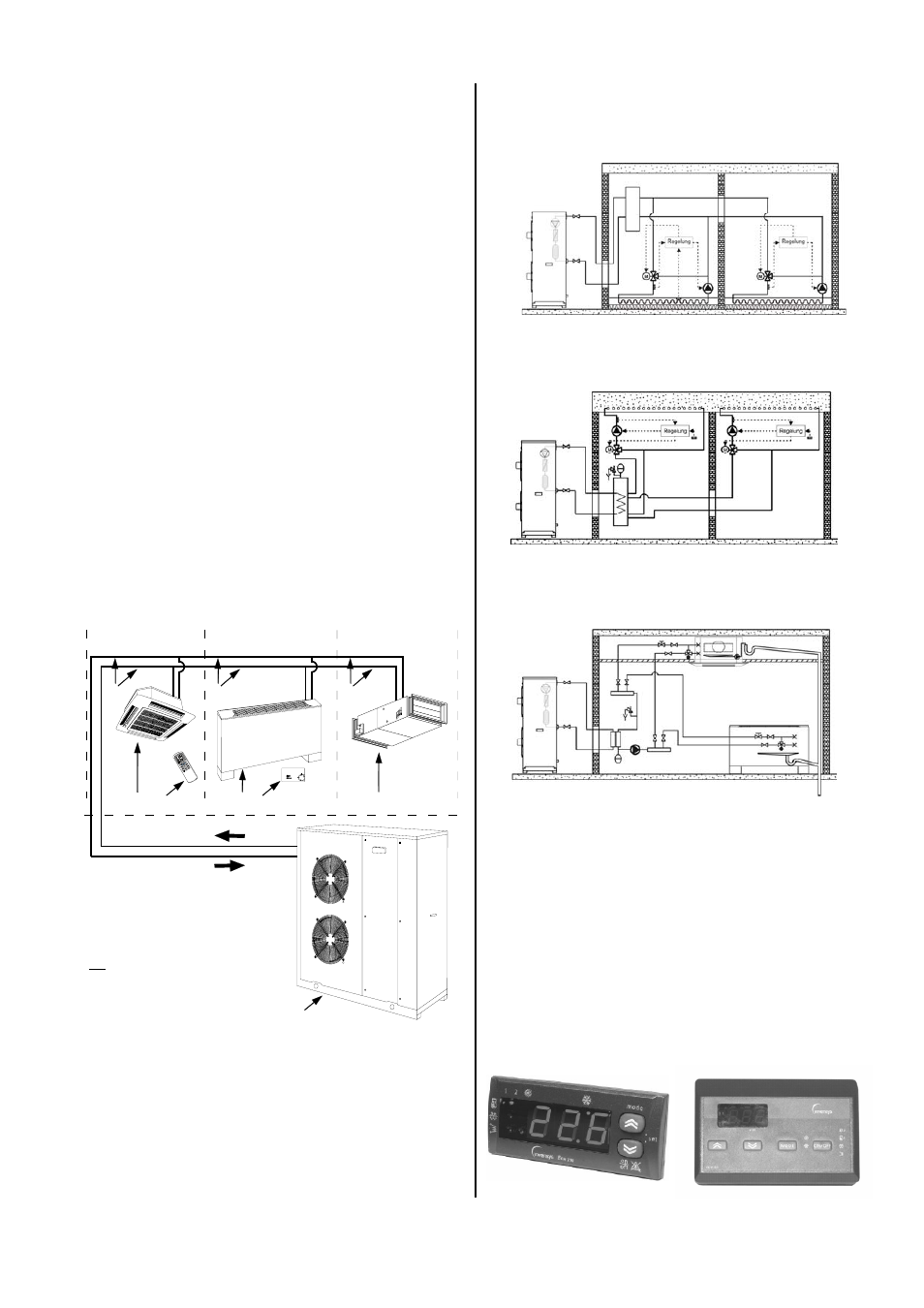

Systemaufbau
REMKO Kaltwasser-Raumklimasysteme bestehen aus
einem anschlußfertigen Außenteil, z. B. dem luftgekühl-
ten Kaltwasser-Erzeuger REMKO RVS ... INOX und ei-
nem oder mehreren Kaltwasser-Abnehmer, z. B. den
Innengeräten REMKO KLT, WLT, KWD und FLG.
Die in den Geräten RVS ... INOX und RVS ... H INOX
eingebauten Umwälzpumpen transportieren das Trä-
germedium innerhalb des Wärmeträgerkreislaufes.
Zur Vergrößerung des Mediumvolumens und zur Ver-
längerung der Betriebszeit der Geräte ist außerdem ein
Speicher mit Sicherheitsbaugruppe in den Geräten un-
tergebracht.
Die rücklauftemperaturabhängige Regelung erfolgt über
einen autark arbeitenden Regler, der neben der ge-
wählten Eintrittstemperatur auch die sicherheitsrelevan-
ten Parameter der Anlage überwacht sowie eventuelle
Störungen anzeigt.
Bei der Kombination eines Kaltwasser-Erzeugers mit
einem Heizkessel besteht die Möglichkeit ein Zwei-Leiter-
System zum Kühlen und Heizen aufzubauen. Dafür ist
unbedingt der Einsatz eines Dreiwege-Ventiles zur Um-
schaltung von Kühlbetrieb auf Heizbetrieb erforderlich.
Innenbereich 1
Innenbereich 2
Innenbereich 3
Außenbereich
4
4
4
2
2
2
3
3
1
1 = Kaltwasser-Erzeuger RVS
2 = Innengeräte DKT/KLT/FLG
3
= Bedienungsgeräte
4 = Rohrleitungen
Vor- und Rücklauf
Wärmeträger
Vor- und Rücklauf
Kaltwasser-Erzeuger mit Wärmepumpenfunktion z. B.
REMKO RVS ... H INOX verfügen zusätzlich zu der Be-
triebsart Kühlen noch über eine Heizfunktion.
Zusätzlich besteht die Möglichkeit, in Kombination mit
einer entsprechenden Anlage, die von den REMKO
Kaltwasser-Erzeugern erzeugte Kühlleistung über den
Fußboden, über das Bauwerk oder über Kühlsegel in
die zu kühlenden Räume einzubringen.
Kühlung durch Kaltwasser- Innengeräte
(Mediumseitige Trennung durch Plattenwärmetauscher)
Kühlung durch Betonkernaktivierung
Kühlung durch Fußbodenkühlung
1 = Kaltwasser-Erzeuger RVS
2 = Kaltwasser-Abnehmer
KWD/KLT/FLG
3= Bedienungsgeräte
4= Rohrleitungen
Vor-
und
Rücklaufleitungen
Fließrichtung
Medium
