12
Anschluß der Rohrleitung
Der bauseitige Wasseranschluß erfolgt an den
Anschlußrohren auf der Geräterückseite.

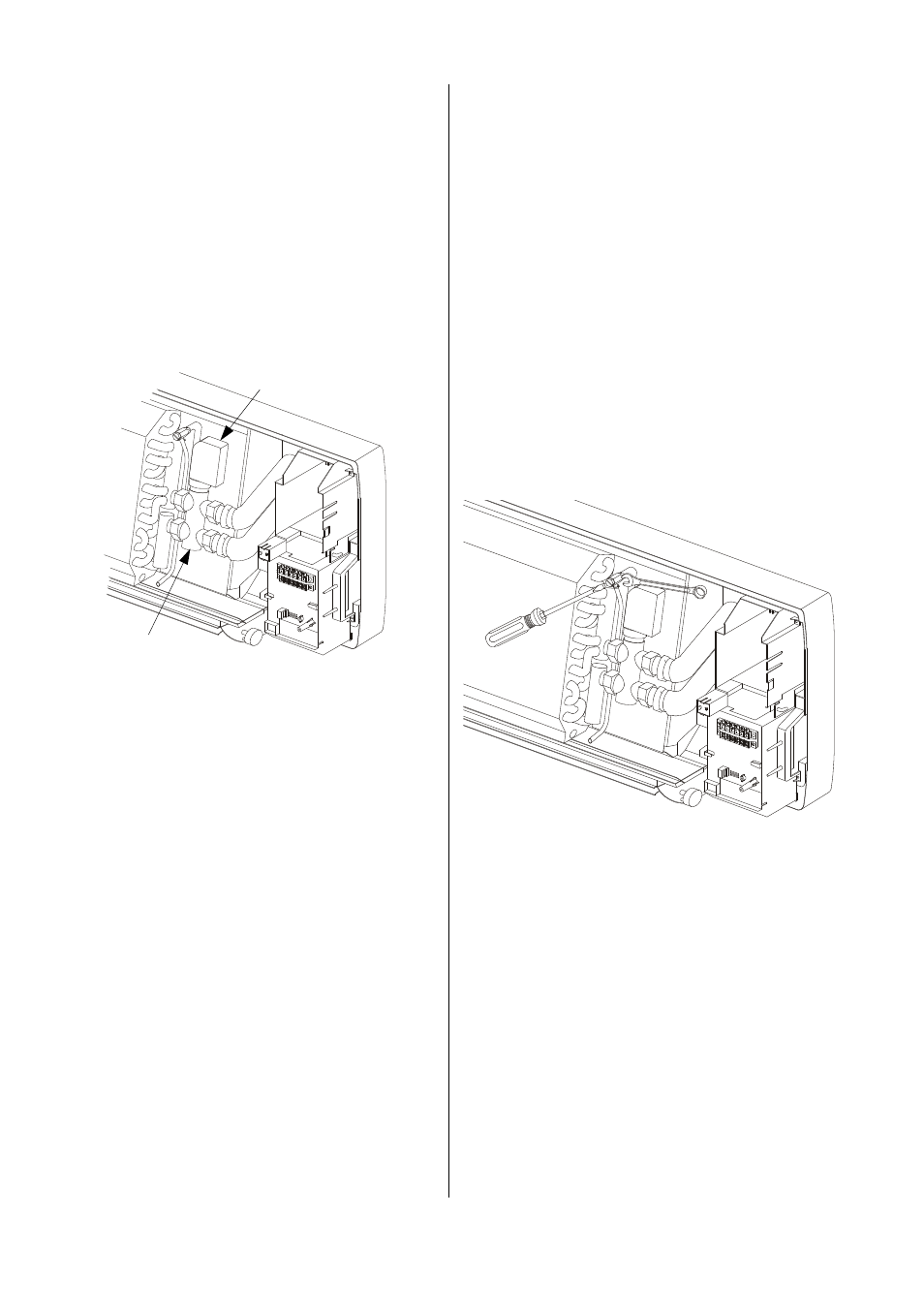

Eingebaute Ventilbaugruppe
Die eingebaute Ventilbaugruppe befindet sich, verdeckt
durch das Ansauggitter, im Geräteinnern auf der rech-
ten Seite. Sie dient der Regelung der Kälte– bzw. Heiz-
leistung und besteht aus zwei Hauptkomponenten:
◊ Dem Ventilkörper
◊ Dem Ventilkopf.
Die Zeitdauer zwischen Aktivieren bzw. Deaktivieren
des Ventilkopfes und vollständiger Öffnung bzw.
Schließung kann zwischen zwei und drei Minuten
liegen.
Ventilkörper
Der Ventilkörper regelt die Durchflußmenge des Was-
sers in den Wärmetauscher oder durch den parallelen
Bypass.
Ventilkopf
Der Ventilkopf dient zur Ansteuerung des Ventilkörpers.
Er besteht aus einem elektrothermischen Heizelement,
das auf einen Druckkolben wirkt.
Steht keine Kühlanforderung an, so ist der Kurzschluß-
weg (Bypass) zwischen Vor- und Rücklauf geöffnet.
Fordert die Raumtemperatur-Regelung durch Freischal-
ten der Spannung auf Klemme 3 der Klemmleiste über
den Ventilkopf Kälteleistung an, öffnet dieser den Weg
zum Wärmetauscher. Der Wärmetauscher gibt nun die
Kühlleistung an die Raumluft ab.
Entlüften des Gerätes
Bei der Erstinbetriebnahme oder nach längeren Be-
triebszeiten ist das Gerät zu entlüften.
Verfahren Sie, wie im Folgenden beschrieben:
1. Demontieren Sie die Gehäuseabdeckung.
Siehe dazu Seite 12
2. Öffnen Sie die Fülleinrichtung des Wassernetzes bis
sich ein Anlagendruck von 1,5 bis 2,0 bar eingestellt
hat.
Je nach geodetischer Höhe kann sich die Druckhö-
he verändern.
3. Schalten Sie die Umwälzpumpe der Anlage ein.
4. Aktivieren Sie das Gerät durch Wahl der Betriebsart
"Kühlen" und stellen Sie eine Temperatur von 5 °C e in.
Die Raumtemperatur muß oberhalb 5 °C liegen.
5. Drehen Sie die obere Entlüftungsschraube an der
Sammelleitung des Lamellentauschers langsam ge-
gen den Uhrzeigersinn.
Halten Sie mit geeigneten Werkzeugen gegen!
Kondensatanschluß
Aufgrund der Taupunktunterschreitung am Verdampfer
kommt es während des Kühlbetriebes zur Bildung von
Schwitzwasser (Kondensat).
Die Auffangwanne des Innengerätes ist mit einem Kon-
densatschlauch versehen. Dieser benötigt ein Gefälle
um das Kondensat sicher ableiten zu können.
6. Schließen Sie die Schraube, sobald die Luft vollständig
aus dem Lamellentauscher entfernt ist.
7. Montieren Sie die Gehäuseabdeckung.
8. Verschließen sie die Schraubenabdeckungen mit den
Verschlußstopfen.
Ventilkopf
Ventilkörper
