13

Allgemeine Hinweise zum Kondensatanschluß

Der Kondensatablauf wird in der Regel zusammen
mit der Kaltwasserleitungen verlegt.

Falls durch bauliche Gegebenheiten eine abwei-
chende Führung des Kondensatschlauches erforder-
lich wird, kann dieser auch durch eine andere Ablei-
tungsvariante geführt werden.

Falls das Kondensat in eine Abwasserleitung geführt
wird, sehen Sie eine siphonartige Schlauchführung
als Geruchsverschluß vor.

Erfolgt der Gerätebetrieb bei Außentemperaturen
unter 0 °C ist auf eine frostsichere Verlegung des
Schlauches zu achten.

Der

im

Lieferumfang

enthaltene

Kondensat-

Ablaufschlauch kann mit handelsüblichen Schläu-
chen von 24 mm Innendurchmesser verlängert wer-
den.

In jedem Fall sind geeignete Schlauchschellen zu
verwenden.

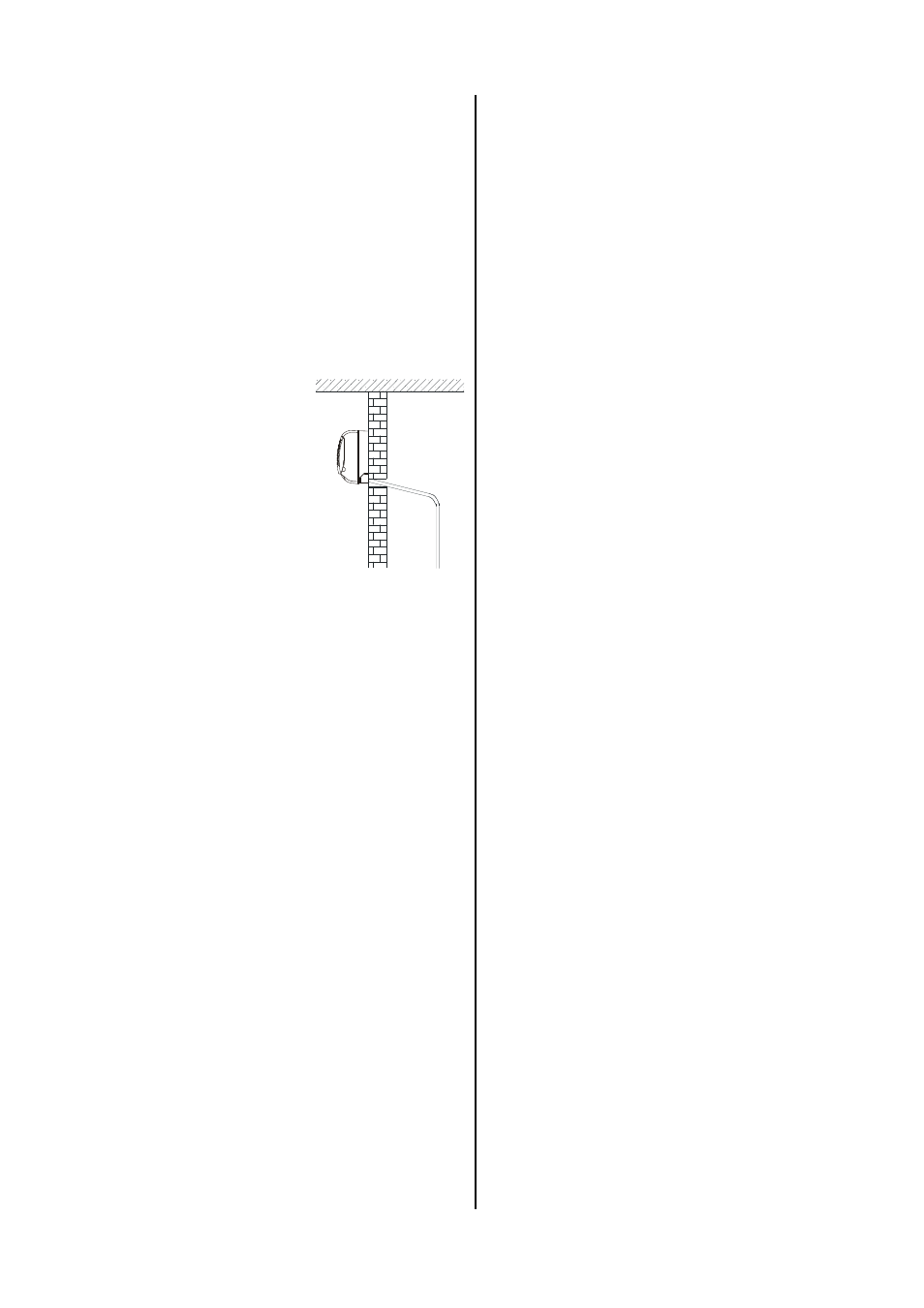

Achten Sie auf ein ausrei-
chendes Gefälle zum Abfluß.
Mindestens 2 %

Überprüfen Sie nach erfolg-
ter Verlegung den freien
Kondensatabfluß.

Es ist der Anschluß der Netzzuleitung und evtl. einer
externen Kondensatpumpe vorzunehmen. Das Innenge-
rät arbeiten unabhängig vom Kaltwasser- Erzeuger. Ei-
ne elektrische Steuerleitung zum Außenteil ist somit
nicht erforderlich.

Wichtiger Hinweis zur Regelung.

Wird im Kühlbetrieb der Kaltwasser- Erzeuger oder im
Heizbetrieb die Heizungsanlage länger als 30 Minuten
ausgeschaltet, schaltet die Regelung des Gerätes ab
und nimmt keinen Neustart vor.

Beachten vor der Installation die folgenden Hinweise:

Wir empfehlen, bauseits einen Haupt- / Reparatur-
schalter in der Nähe der Innengeräte zu installieren.

Die Stromversorgung der Innengeräte kann separat
erfolgen.

Die Absicherung der Anlage erfolgt laut den techni-
schen Daten.

Die Anschlüsse des Innengerätes befinden sich, ver-
deckt durch die Gehäuseabdeckung, auf der rechten
Seite neben dem Register.

Zum Anschluß der Leitung gehen Sie folgendermaßen vor:

1. Öffnen Sie das Ansauggitter und entnehmen Sie

ggf. die beiden Filter.

2. Entfernen Sie mit einem Kreuzschlitzschraubendreher

die Schrauben der Gehäusefront.
Siehe Abb. auf Seite 11.

3. Ziehen Sie die Gehäusefront etwas nach unten und

klappen Sie diese dann nach oben auf.

Auf der rechten Geräteseite befindet sich die elektri-
sche Steuereinheit.

4. Nehmen Sie den Anschluß der Netzeinspeisung an

den dafür vorgesehenen Klemmen vor.

5. Bauen das Gerät in umgekehrter Reihenfolge wieder

zusammen.

6. Verschließen Sie die Schraubenabdeckungen durch

die Verschlußstopfen.

Sämtliche elektrische Installationen sind nur von
Fachunternehmen auszuführen. Die Montage der
Elektroanschlüsse hat spannungsfrei zu erfolgen.

Elektrischer Anschluß
