25
Typ C13 horizontal / koaxial
L1 + L2 maximale Rohrlänge
ohne Endstücke
ø 80
ø 100
Model
Meter
GPM15
10 + 10
GPM25
10 + 10
GPM35
10 + 10
GPM55
4,5 + 4,5
GPM75
4 + 4
Typ C33 vertikal / koaxial
L1 + L2 maximale Rohrlänge
ohne Endstücke
ø 80
ø 100
Model
Meter
GPM15
11 + 11
GPM25
11 + 11
GPM35
11 + 11
GPM55
4,5 + 4,5
GPM75
4 + 4

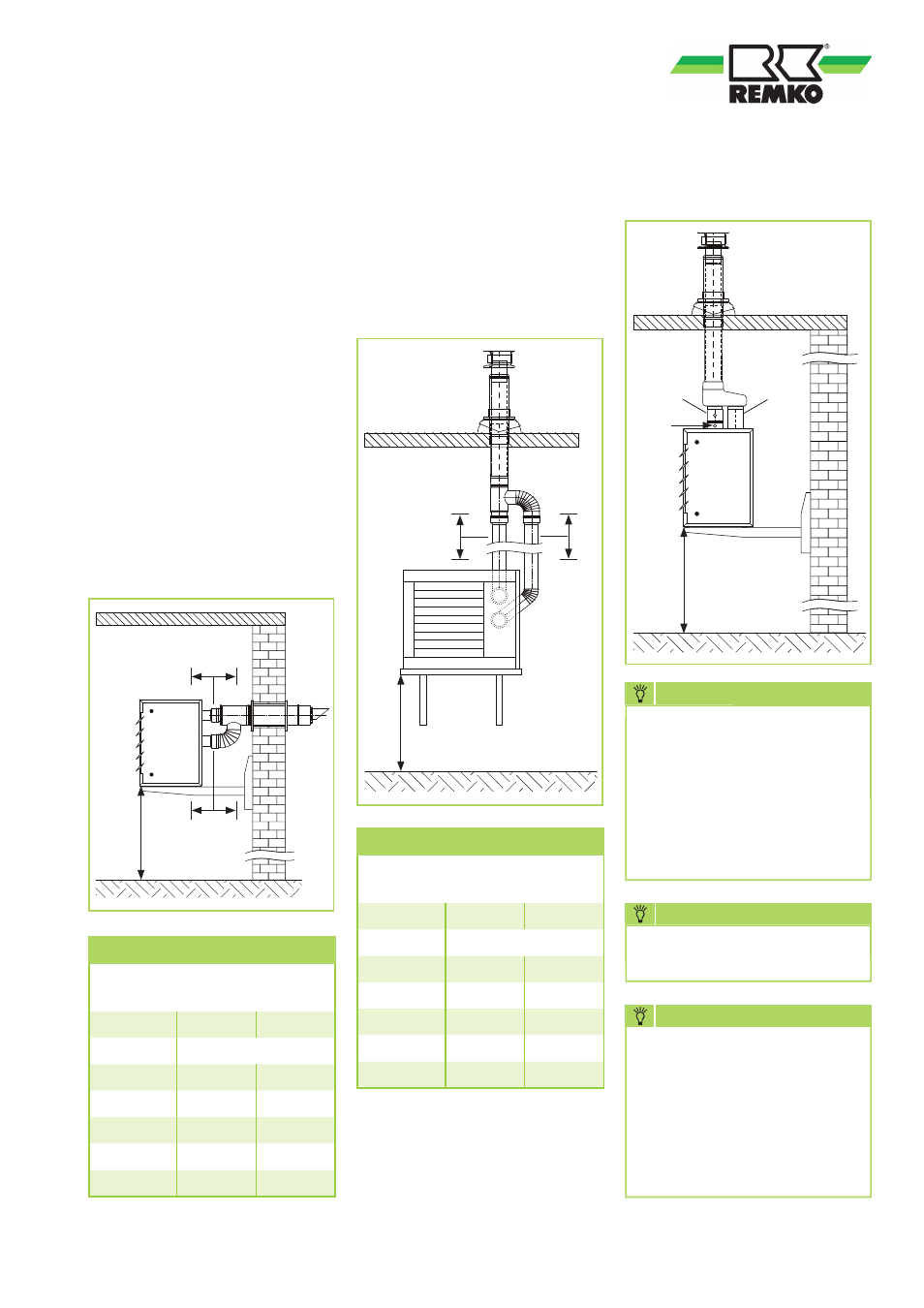

Gasfeuerstätte Typ C
Raumluftunabhängiges Verbren-
nungssystem.
Der Verbrennungskreislauf ist dicht
gegenüber der Umgebung in der
er installiert ist.
Die Verbrennungsluft wird von
außen zugeführt.
Die Rohre verlaufen horizontal
durch die Außenwand oder vertikal
über Dach.
L1
KO
L2
Montagehöhe
schematische
Seitenansicht
2,5 - 3,5 m
L1
L2
Montagehöhe
2,5 - 3,5 m
schematische
Seitenansicht
L1
L2
Montagehöhe
2,5 - 3,5 m
schematische
Vorderansicht
Typ C33
Raumluftunabhängiges Verbren-
nungssystem.
Abgas-/ und Verbrennungsluft
werden über ein LAS-Endstück
über Dach geführt.
Typ C13
Raumluftunabhängiges Verbren-
nungssystem.
Abgas-/ und Verbrennungsluft
werden über ein LAS-Endstück
durch die Außenwand geführt.
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Kondensatanschluß [KO] =
M 30 Außengewinde
hinwEiS
Die Installation der Abgasfüh-
rung durch die Außenwand
muss grundsätzlich den Be-
stimmungen der DVGW - TRGI
und der TRF entsprechen und
muss vom zuständigem Be-
zirksschornsteinfegermeister
genehmigt werden.
hinwEiS
In dieser Ausführungsvariante
muss die Lage der Anschlüsse
am Gerät geändert werden,
d.h. sie müssen von hinten
nach oben verlegt werden.
Diese Variante wird werksei-
tig ausgeführt und ist bei der
Bestellung anzugeben.
hinwEiS
