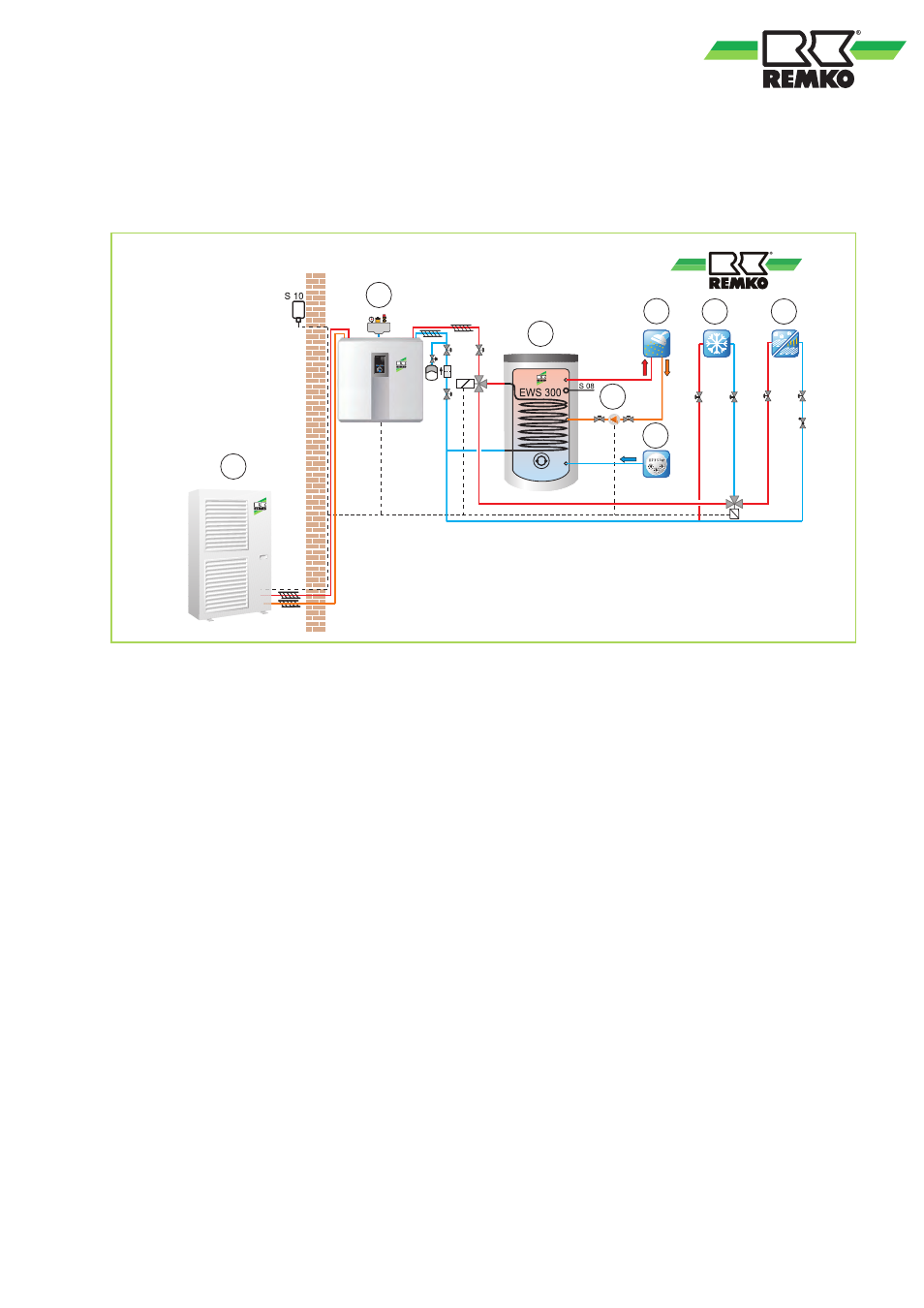

Hydraulikschema WKF Duo

Funktionen: Heizen oder Kühlen und Warmwasser, Betriebsart: monoenergetisch

Dieses Hydraulikschema dient lediglich als Planungshilfe,

die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen!

A

B

C

FB

KK

KW

ZK

AB

B

A

B

AB

A

WW

Abb. 39: Beispiel Hydraulikschema WKF Duo

A:

Außenmodul

B:

Innenmodul

C:

Speicher

FB:

Heizkreis Fußboden

KK:

Kühlkreis

KW:

Kaltwasser

WW:

Warmwasser

ZK:

Zirkulation

Die Wärmepumpenmodele WKF Duo werden Eingesetzt in Systemen mit bereits vorhandenen Speichersys-

temen. Sie sind flexibel einsetzbar und in Unterschiedlichen Ausstattungsvarianten zu bestellen. Es können

z.B. externe Trinkwasserspeicher genutzt werden mit einer min. WT-Fläche von 3,0m².

Der Remko Trinkwasserspeicher Typ EWS 300 ist ein emaillierter Trinkwasserspeicher mit einer WT-Fläche

von 3,5m². Das zusätzlich benötigte 3-Wege Umschaltventil wird vom Smart-Control für die WW Bereitung

umgeschaltet. In einem bivalenten alternativen Einsatz kann der Kessel direkt auf dem Innenmodul (bival-

ente Ausführung) angeschlossen werden.

Die im Innenmodul hocheffiziente Primärpumpe kann als Heizkreispumpe genutzt werden und ist je nach

Anforderung drehzahlgeregelt. Es steht ein bauseitiger Druckverlust von max. 80 kPa zur Verfügung. Sollten

die bauseitigen Druckverluste höher sein muss ein separater Speicher z.B. Remko KPS 300 als hydrauli-

sche Weiche eingesetzt werden. Es steht dann eine Remko Heizkreisgruppe ungemischt Typ HGU und eine

gemischte Heizkreisgruppe Typ HGM zur Verfügung.
