6

REMKO WR-9

DRUCKGESTEUERTE

WINTERREGELUNG

Montage Winterregelung

Achten Sie auf eine Berührungs-

freie Verlegung des Kapillarrohres

um ein Durchscheuern zu

verhindern

HINWEIS

Montage der Winterregelung für die
Geräte RVT 261 / 351 DC

1. Entfernen Sie den Deckel und die

seitliche Abdeckung des Kompressor-
raumes (Bild 1).

2. Demontieren Sie das Blech mit dem

Klemmblock unterhalb der Platine
(Bild 2).

3. Verdrahten Sie die Winterregelung

und Hilfsrelais wie im Schaltplan
beschrieben vor (Siehe S. 12).

4. Wickeln Sie das Kapillarrohr ca.30

cm ab und verlegen Sie es in Rich
tung Schraderventil am Verflüssiger
vor.

5. Befestigen Sie die Winterregelung

am Trennblech im Verdichterraum
ca. 8cm unterhalb der Platine mit
den Anschlüssen nach rechts (Bild 2).

6. Befestigen Sie das Hilfsrelais rechts

oberhalb der Regelung mit zwei
selbstschneidenden Schrauben.

7. Befestigen Sie das vorverlegte Kapil

larrohr mit zwei Kabelbindern an der
Isolierung des Drosselorgans (Bild 3).

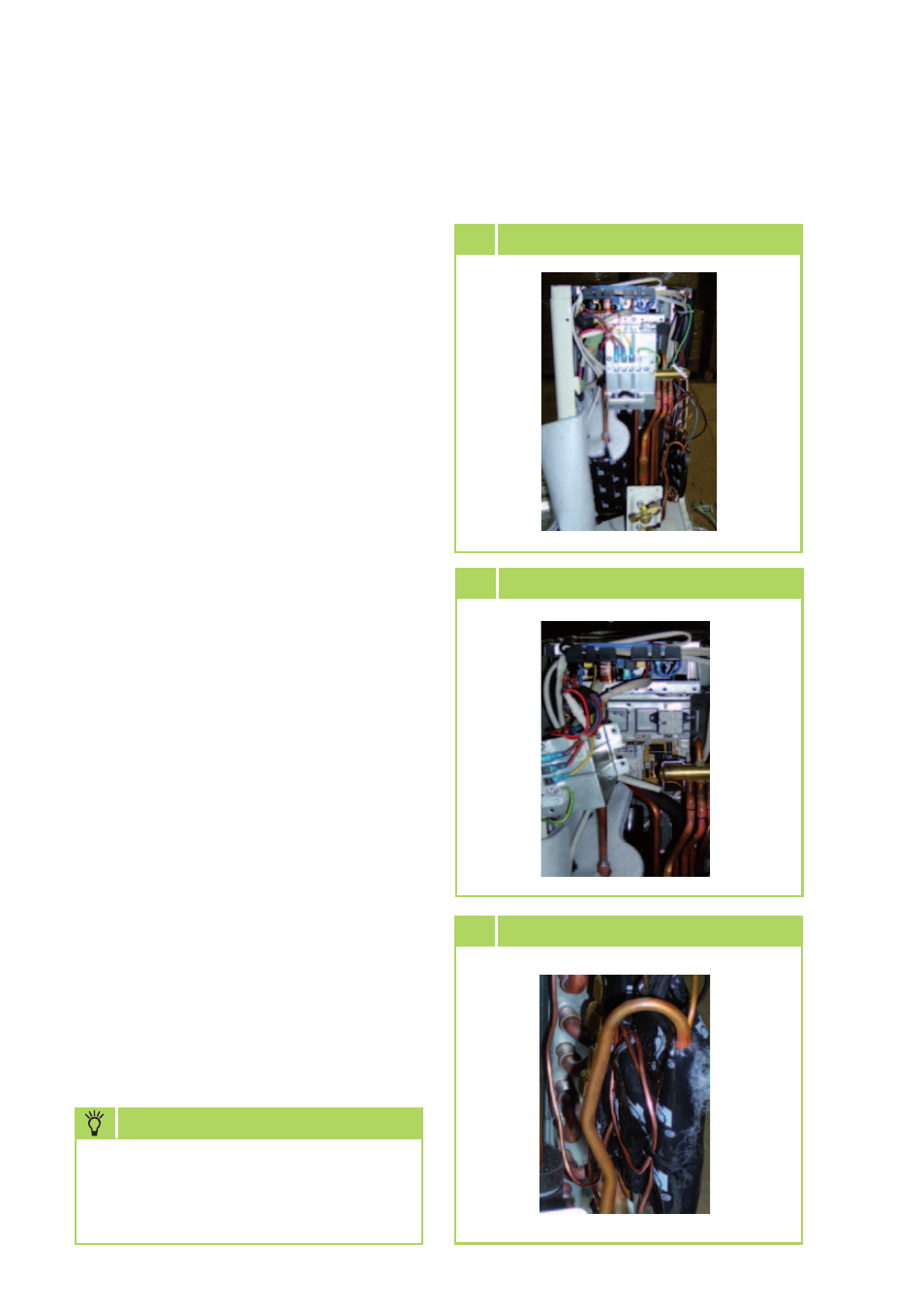

1 Abdeckung entfernen

2 Blech demontieren

3 Kapillarrohr befestigen
