3. Verdrahten Sie die Winterregelung
und Hilfsrelais wie im Schaltplan
beschrieben vor (Siehe S. 12)
4. Installieren Sie das vorverdrahtete
Hilfsrelais in der Nähe des Kondensa
tor (Bild 5).
Montage der Winterregelung für die
Geräte RVT 521 / 681 DC
1. Entfernen Sie den Deckel und die
seitliche Abdeckung des Kompressor-
raumes (Bild 4).
2. Lösen Sie beim RVT 521DC die Hal-
terung des Kompressorkondensators
an der Trennwand und verschieben
Sie diese nach rechts.

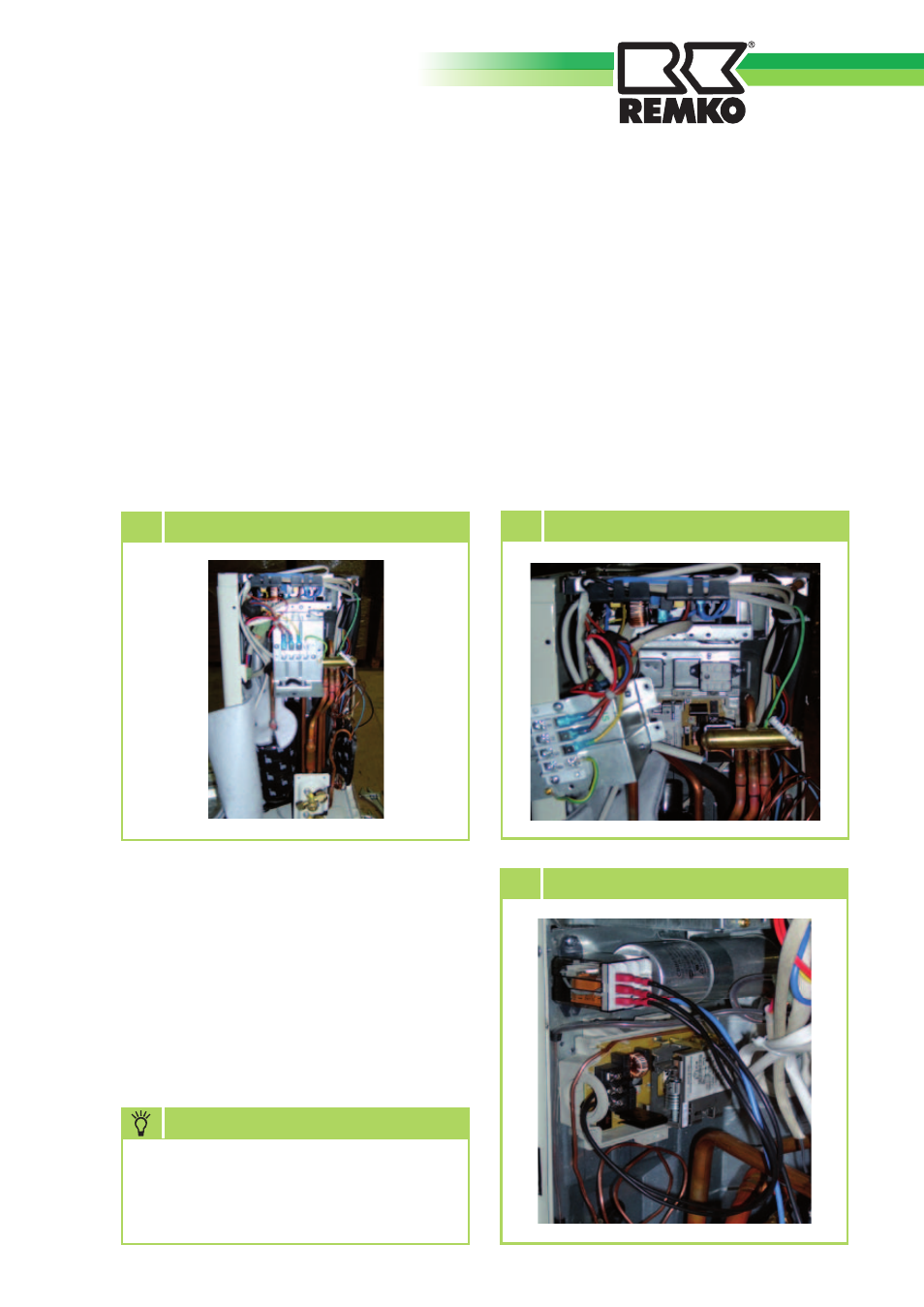

4 Abdeckung entfernen
5. Installieren Sie beim RVT 521DC die
Winterregelung mind. 2cm von der
Vorderkante des Gerätes unterhalb
des Hilfsrelais (Bild 6).
6. Installieren Sie beim RVT 681DC die
Winterregelung im rechten Bereich
hochkant an die Trennwand zwischen
Kompressorraum und Verflüssiger-
raum.
5 Hilfsrelais installieren
6 Winterregelung installieren
Achten Sie auf eine Berührungs-
freie Verlegung des Kapillarrohres
um ein Durchscheuern zu
verhindern
HINWEIS
