Maximaltemperatur Medium Kühlen P23
Diese Funktion ermöglicht es im Kühl-
modus den Ventilatorbetrieb erst frei
zu geben, um austretende Warmluft zu
vermeiden.
Um diese Funktion zu aktivieren, muss
an den Klemmen 13-14 ein Vorlauf-
temperatursensor (P07=1) oder ein
Bimetallthermostat (P07=2) angeschlos-
sen sein. Falls ein Sensor verwendet
wird, bestimmt der Parameter P23 die
Einschalttemperatur. Falls diese Funktion
nicht verwenden werden soll, kann der
Parameter P23=99 eingestellt werden.
Liegt die gemessene Temperatur un-
terhalb des in Parameter P23 gesetzten
Wertes, wird das Symbol angezeigt.
Bei der Verwendung eines Bimetallther-
mostaten wird der Ventilator nur bei
geschlossenem Bimetallkontakt freige-
geben, ein Anzeigen der Vorlauftem-
peratur und die automatische Umschal-
tungsfunktion sind nicht möglich (siehe
Abschnitt „Konfiguration durch den
Installateur“). Bei gesperrtem Ventilator
blinken die Symbole im Display.
Im Wärmepumpenmodus kann hiermit
eine Frostschutztemperatur eingestellt
werden.
Erscheint im Display die Anzeige
„EEE“ ist der Sensor kurzgeschlossen.
HINWEIS
Der Regler arbeitet mit einer Spannung
von 230V oder 24V und mit einer Fre-
quenz von 50Hz oder 60 Hz. Der Regler
wird werksseitig für eine Spannung von
230V durch den Jumper JP1 und 50Hz
durch den Jumper JP4 voreingestellt
geliefert. Um die Spannungsversorgung
auf 24V abzuändern, ist der Jumper JP1
auf die Position JP2 oder bei Änderung
der Frequenz auf 60Hz der Jumper JP4
auf JP3 umzustecken (siehe Kapitel “In-
nenansicht”). Bei der Verwendung einer
24V Versorgungsspannung ist auf die
Isolierung zu achten.
Die Spannungsversorgung ist an den
Klemmen L und N anzuschließen.
An der Klemme 3 ist ein Eingang für eine
zentralisierte Umschaltung Kühlen/Hei-
zen, verwendbar für z.B. mehrere Regler
in einer Anlage, verfügbar. An Klemme 4
kann extern die Aktivierung der Be-
triebsweise “Economy“ genutzt werden.
Durch einen Verbindungsstecker an RS
oder alternativ an die Klemmen 14 und
15 kann ein externer Raumtemperatur-
sensor (Zubehör), an der Klemme 13
und 14 ein externer Vorlauftemperatur-
sensor (Zubehör) oder an den Klemmen
14 und 16 ein externer Freigabekontakt
angeschlossen werden. Bei der Ver-
wendung von externen Kontakten und
Sensoren ist die Konfigurierung entspre-
chend zu ändern.
Elektrischer Anschluss

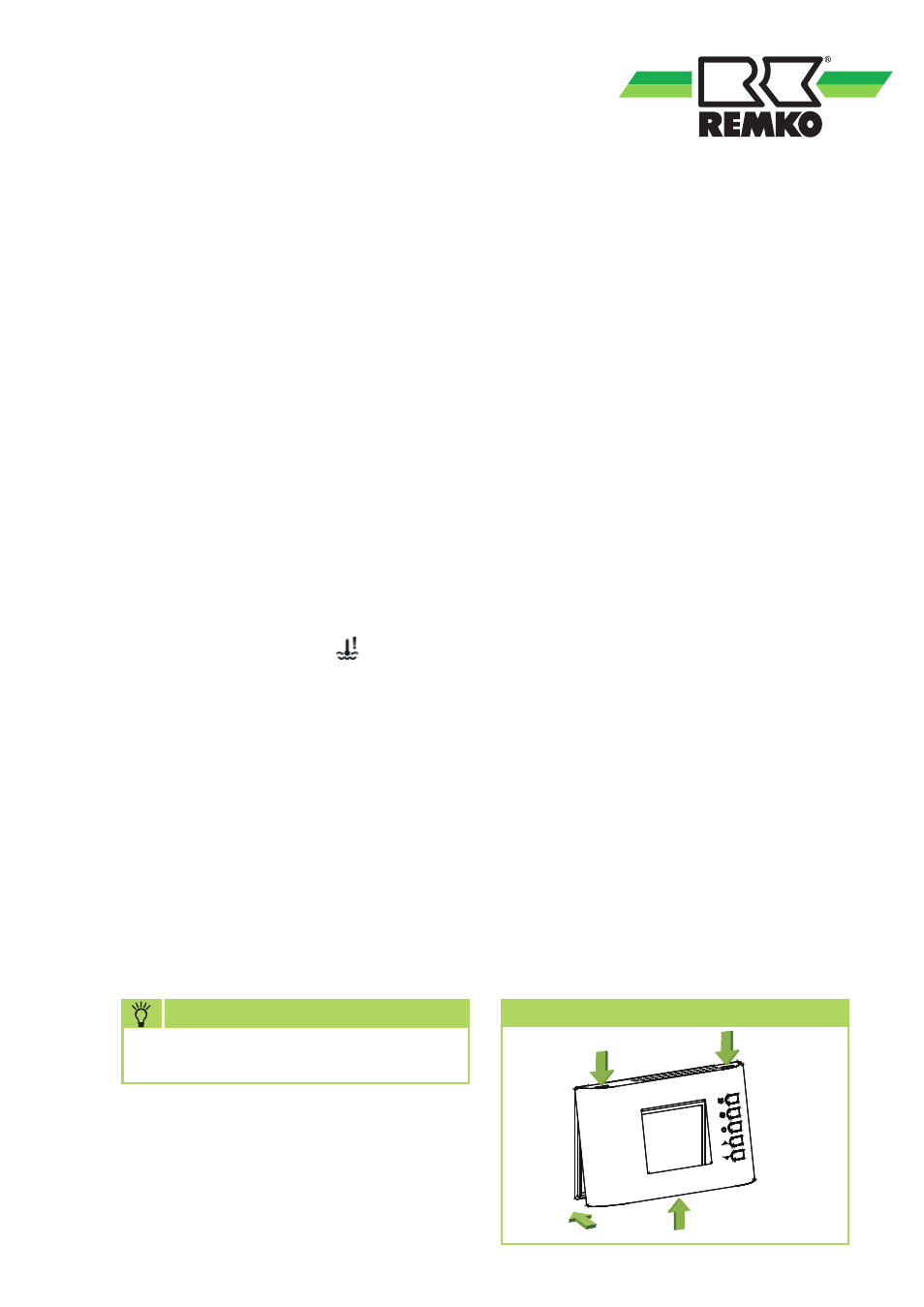

Gehäuseabdeckung montieren
3. 2.
1.
1.
