Installation
Installation des Drehzahlreglers
1. Entfernen Sie die seitlichen Gehäuse-
paneele des Gerätes.
2. Montieren Sie die Drehzahlregelung
auf der Rückseite des Schaltkastens
an der entsprechenden Halterung.
Achten Sie auf eine formschlüssige
und dauerhafte Befestigung!
3. Führen Sie die elektrischen Leitungen
in den Schaltkasten und in den
Kasten der Drehzahlregelung ein
und arretieren Sie sie mit Hilfe der
Verschraubungen.
4. Kontrollieren Sie die Zugentlastung
auf dauerhafte Funktion.
5. Entfernen Sie die werkseitigen
Brücken an den Klemmen im Schalt-
kasten.
Siehe auch Kapitel „Elektrisches
Schaltschema“.
6. Verbinden Sie die Anschlüsse des
Drehzahlreglers mit den Klemmen
des Schaltkastens gemäß dem elek-
trischen Schaltschema.
7. Kontrollieren Sie die Klemmstellen
auf Festigkeit.
8. Programmieren Sie die Regelung
entsprechend der Tabelle „Umpro-
grammierung des Reglers“.
Installation der Kurbelwannenheizung
1. Schalten Sie die Spannungsversor-
gung frei.
2. Öffnen Sie ggf. die Verkleidung des
Gerätes.
3. Legen Sie die Kurbelwannen-
heizung um den Kompressor und
schieben das Ende des Metallbandes
in die Lasche ein.
4. Ziehen Sie das Band um den
Kompressor, so dass ein Abstand zur
Kompressorsockelplatte von ca.
1-2 cm eingehalten wird.
Achten Sie darauf, dass sich keine
Fremdkörper zwischen Kurbel-
wannenheizung und Kompressor
befinden.
5. Ziehen Sie die Schraube des Spann-
bandes so fest an, bis sich eine form-
schlüssige Verbindung von Kompres-
sorgehäuse und Kurbelwannenhei-
zung ergibt.
6. Schneiden Sie das Spannband bei
einer überstehenden Länge von ca.
5 cm entsprechend ab.
7. Führen Sie die Leitung der Kurbel-
wannenheizung in den Schalt-
kasten ein.
8. Verbinden Sie die Anschlüsse der
Kurbelwannenheizung gemäß dem
elektrischen Schaltschema.
9. Kontrollieren Sie die Klemmstellen
auf Festigkeit.
Die Verbindungen sind auf eine
dauerhafte Festigkeit zu
kontrollieren.
ACHTUNG

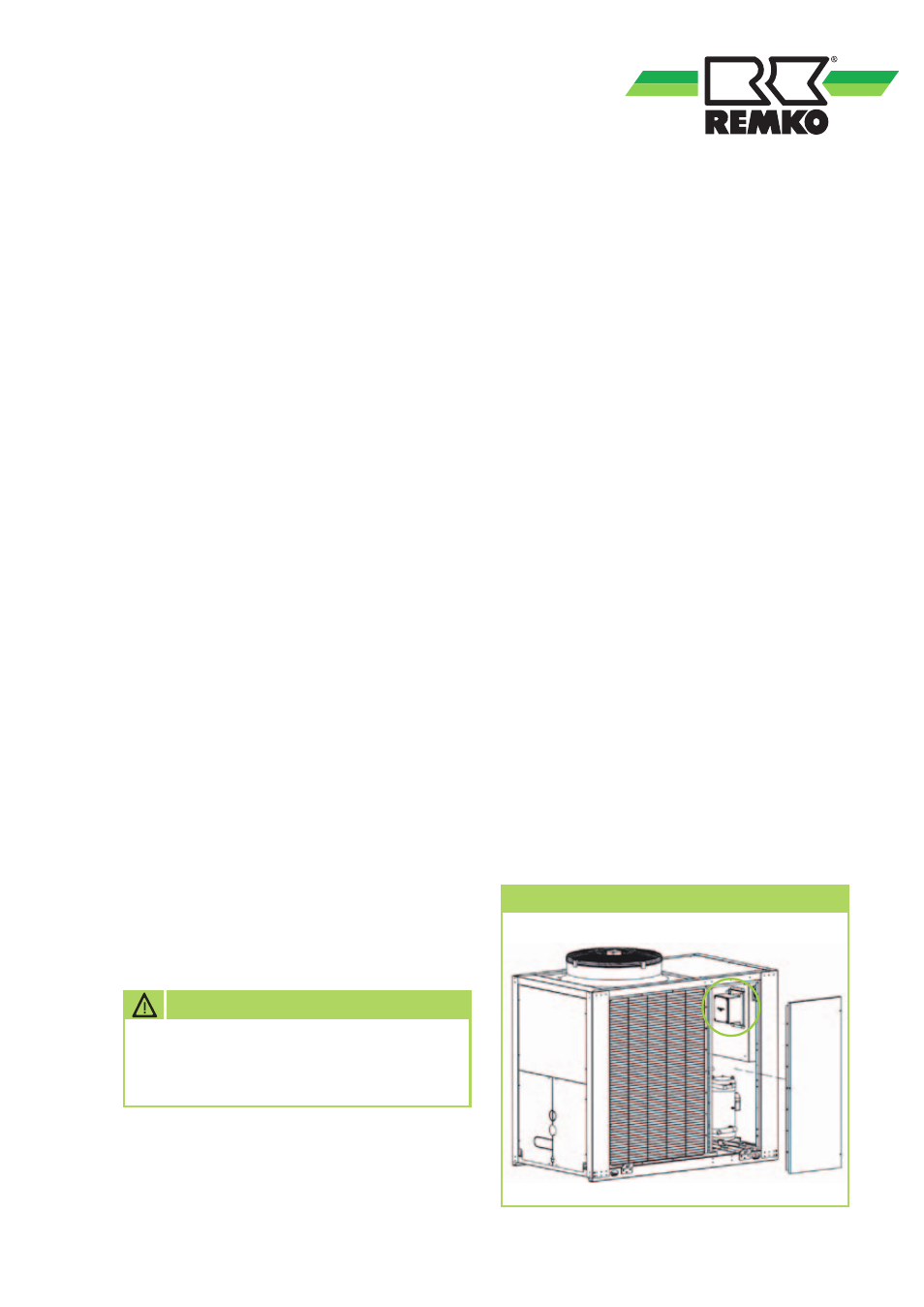

Einbau Drehzahlregelung
