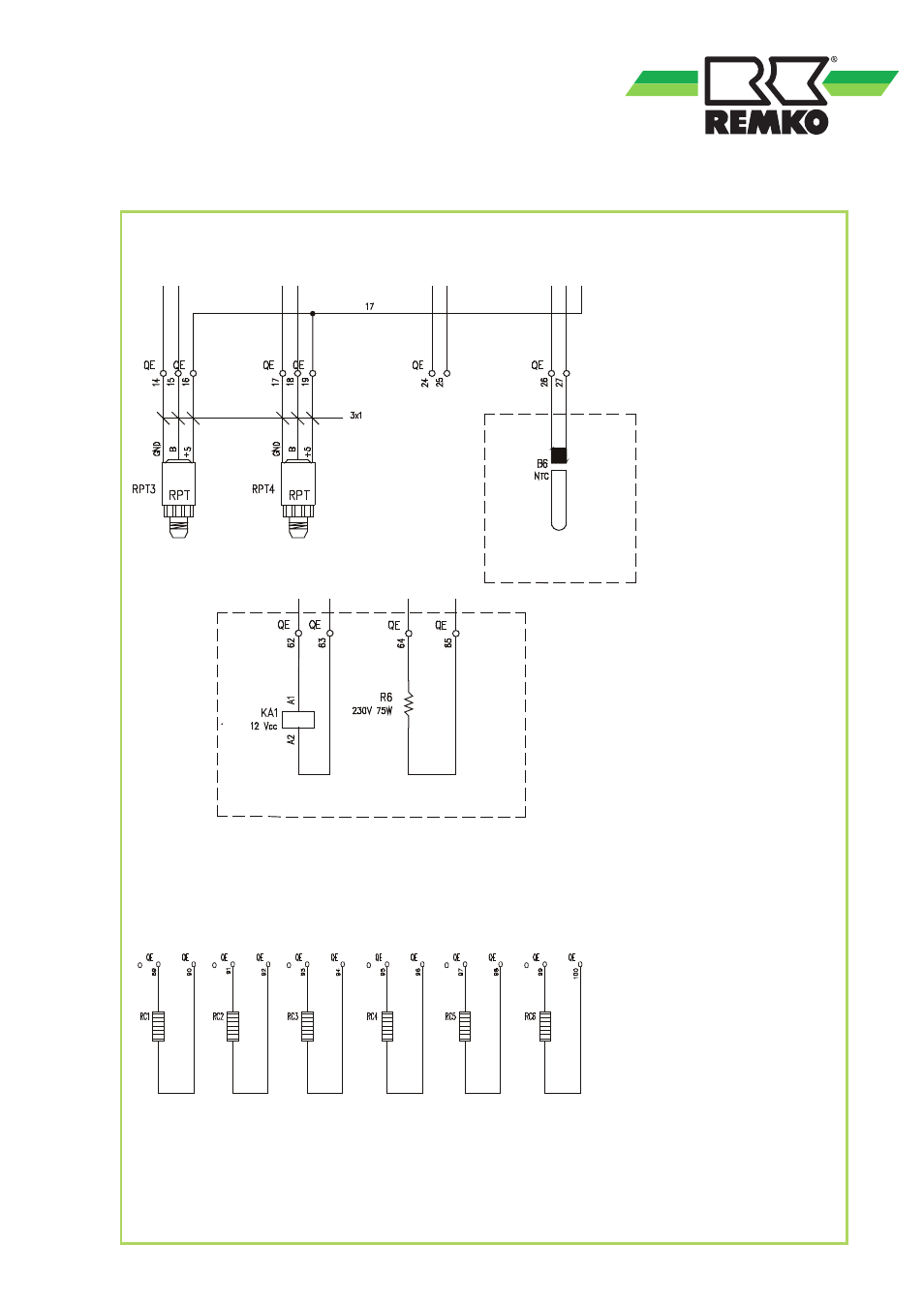

WD 8.1 bis WD 8.9 Anschluss Drehzahlregelung
für KWG 400 bis 1750(SLN) / KWP 400 bis 1750 (SLN)
RC1-6 Kurbelwannenheizung 1-6
FCS1 Drehzahlregelung
M1-M3 Verflüssigerventilatoren
KWG 400-750
Kompressor 1 54-55
Kompressor 2 56-57
KWG 850-1100
Kompressor 1 54-55
Kompressor 2 56-57
Kompressor 3 58-59
KWG 1300-1500
Kompressor 1 87-88
Kompressor 2 89-90
Kompressor 3 91-92
Kompressor 4 93-94
KWG 1750
Kompressor 1 87-88
Kompressor 2 89-90
Kompressor 3 91-92
Kompressor 4 93-94
Kompressor 5 95-96
Kompressor 6 97-98
Klemmbelegung
Beispiel KWG 1750
Der korrekte Anschluss ist den entsprechenden Schaltplänen der Geräte zu entnehmen!
WD 8.1 bis WD 8.6 Anschluss Kurbelwannenheizung (Serie bei WD 8.7 bis 8.9)
KWG 400-1100
Sensor
26-27
KWG 1300-1500
Sensor
32-33
Klemmbelegung
Sensor
Schaltschrank
Beispiel KWG 750
KWG 400-1100
Spule KA112V DC
62-63
KA1 Kontakt 11-14 58-59
Heizung 75W
64-65
KWG 1300-1500
Spule KA112V DC
95-96
KA1 Kontakt 11-14 97-98
Heizung 75W
99-100
Klemmbelegung
Relais
Heizung
Schaltschrank
Heizung
Beispiel KWG 750
