3-WEGE-UMSCHALTVENTIL
Funktionsweise
Alle beweglichen Teile sowie alle Ven-
tildichtungen sind in einer Kartusche
zusammengefasst.
Auf der Aussenfläche des Kolbens be-
finden sich O-Ringe die das hermetische
Abdichten der Wege garantieren.
Wird der Ventilschaft nach unten geführt
so wird der Durchflussweg B gesperrt und
die Strömung fließt durch die Öffnungen
des zylindrischen Schiebers den Weg „A“
und „AB“.
Befindet sich der Ventilschacht dagegen
oben (Ausgangsstellung), so wird der
Durchflussweg „A“ gesperrt und die
Strömung fließt den Weg „B“ und „AB“.
Das Umschalten zwischen den beiden
Fließrichtungen dauert ca. 6 Sekunden.
Bedienung
Das manuelle Verstellen des Hebels (seit-
lich am Stellantrieb angebracht) ist nur
möglich, wenn sich dieser oben befindet.
Drücken Sie diesen dann fest nach unten
und nach innen bis er in der mittleren
Position einrastet. In dieser Position
ist das 3-Wege-Umschaltventil in der
Fließrichtung „A“ und „B“ (und umge-
kehrt) geöffnet. Das manuelle Bedienen
des Ventils ist dann sinnvoll wenn das
Leitungssystem neu gefüllt, entleert oder
entlüftet werden soll oder aber auch
wenn der Elektromotor nicht mehr funkti-
onsfähig ist (z.B. durch Stromausfall).
Durch leichtes Drücken und Ziehen des
Hebels kann wieder die ursprüngliche
„Sperrposition“ erreicht werden.
Wird das 3-Wege-Umschaltventil nach
einem Netzausfall wieder an die Strom-
versorgung angeschlossen so kehrt der
Stellantrieb und das Ventil in die automa-
tische Position zurück.

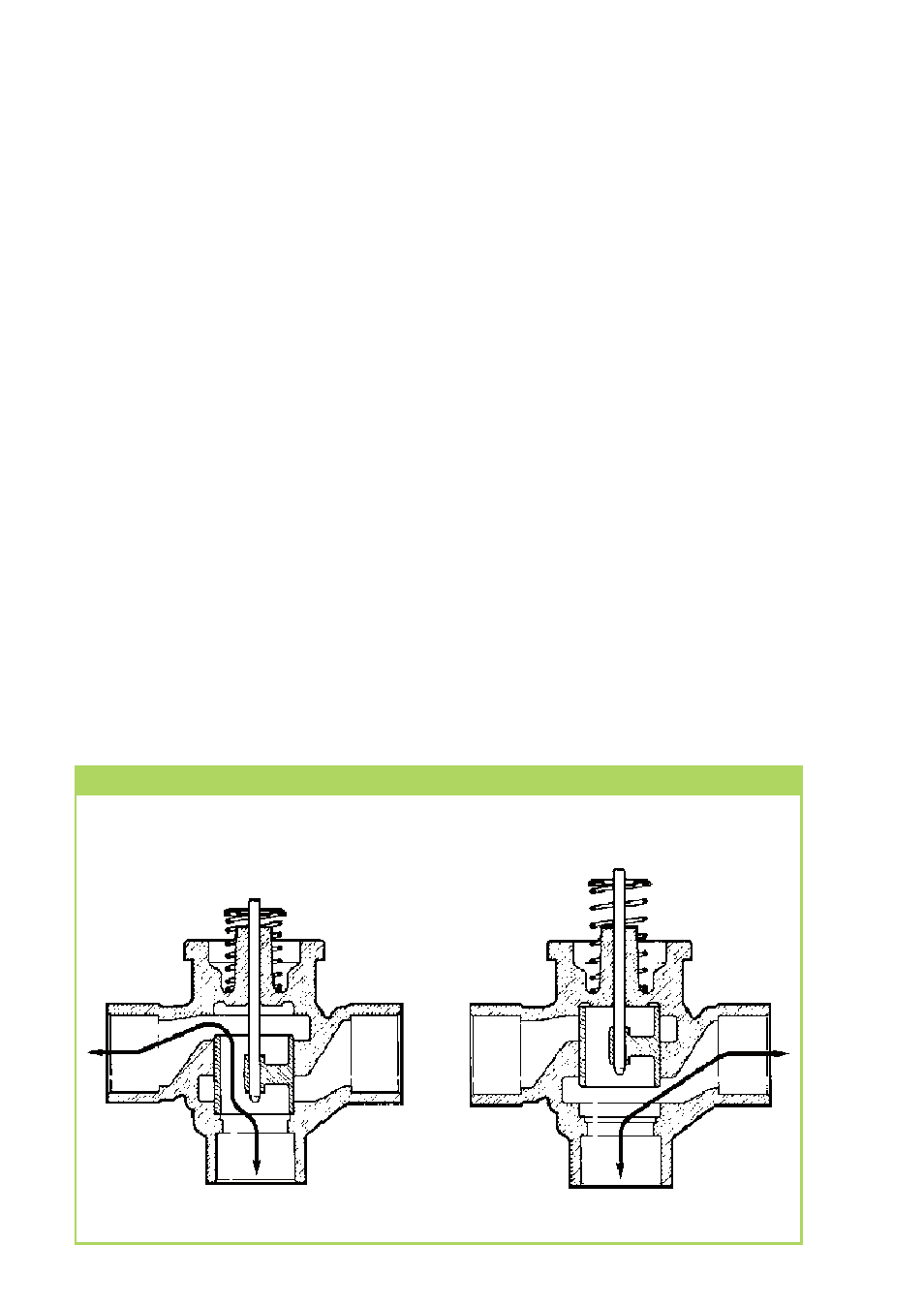

Steuerung der Fließrichtung
Ventilstift oben (Ausgangsstellung)
Fließrichtung: B<->AB
A
B
AB
A
B
AB
Ventilstift unten
Fließrichtung: A<->AB
