7
4. Bauen Sie den Austausch-Stellan-
trieb ein. Gehen Sie hierbei in der
umgekehrten Reihenfolge wie beim
Ausbau vor.
Beachten Sie bitte ,wenn der Stellantrieb
rechtwinklig zu dem Ventilkörper instal-
liert werden soll, dass dann der Einklink-
mechanismus nicht funktioniert.
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS

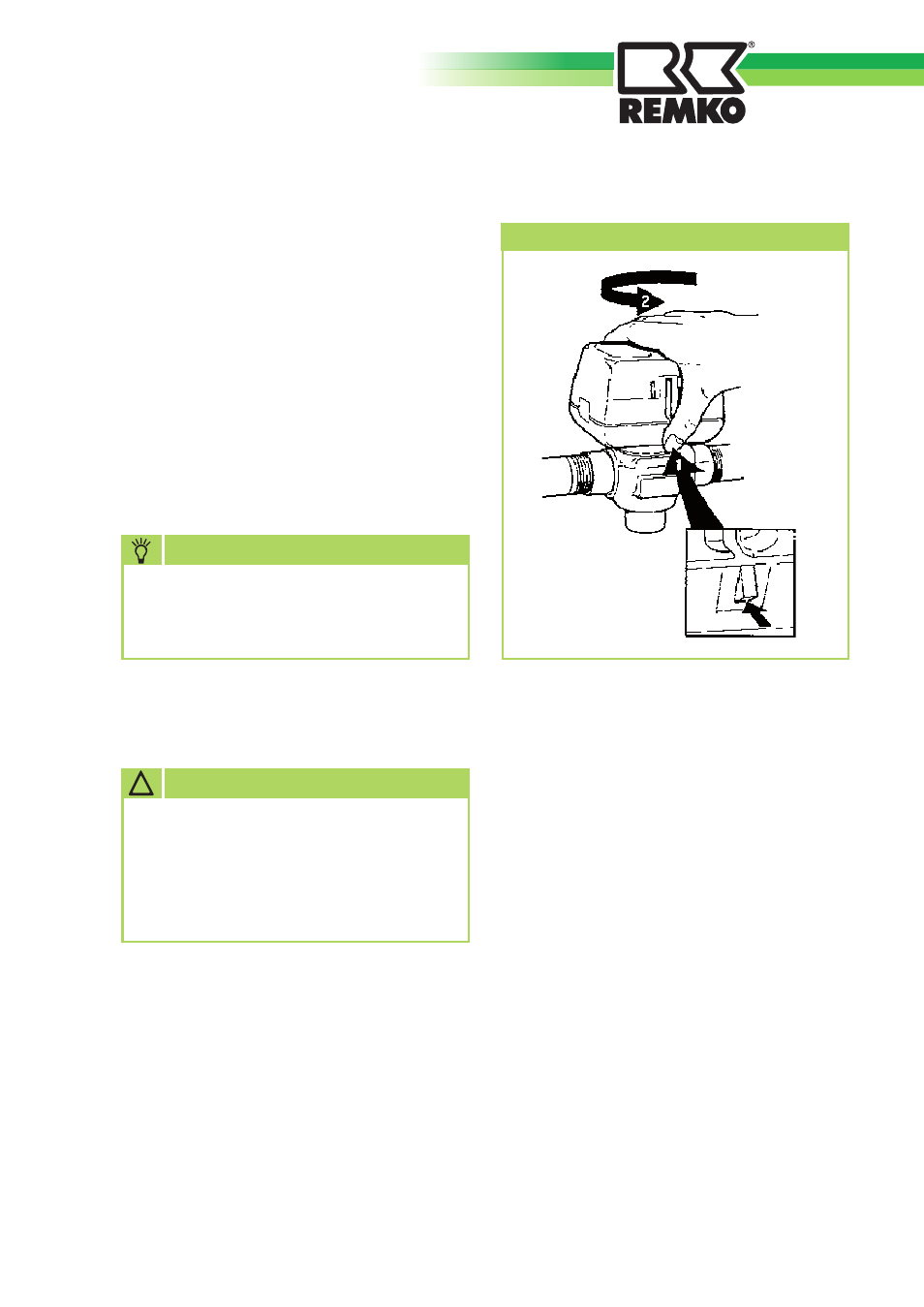

Ausbau des Servomotors
! ACHTUNG
Sämtliche elektrische Installationen
sind von Fachunternehmen aus-
zuführen. Die Montage der Elekt-
roanschlüsse hat spannungsfrei zu
erfolgen.
Elektrischer Anschluss
Funktionsweise
Das 3-Wege-Umschaltventil wird von
Außen einpolig angesteuert.
Wird Warmwasser angefordert so
schließt die Steuerung den N-Kontakt,
der das Relais versorgt, das wiederum
den NO-Kontakt schließt (Mikroschalter
C3).
Dadurch wird der Weg „B“ geschloßen
und der Weg „A“ geöffnet.
Wenn der Weg „A“ völlig offen ist so
schließt der Nocken den Mikroschalter
C1 und öffnet den Mikroschalter C2.
Am Ende der Warmwasseranforderung
wird der N-Kontakt durch die Steuerung
geöffnet und somit wird das Relais nicht
mehr versorgt und der NC-Kontakt (Mi-
kroschalter C3) geschloßen.
Somit wird der Weg “A“ geschloßen
und der Weg „B“ geöffnet.
Sobald der Weg „A“ völlig verschloßen
ist schließt der Nocken den Mikroschal-
ter C2 und öffnet den Mikroschalter C1.
Das 3-Wege-Umschaltventil ist für die
nächste Anforderung von Warmwasser
bereit.
