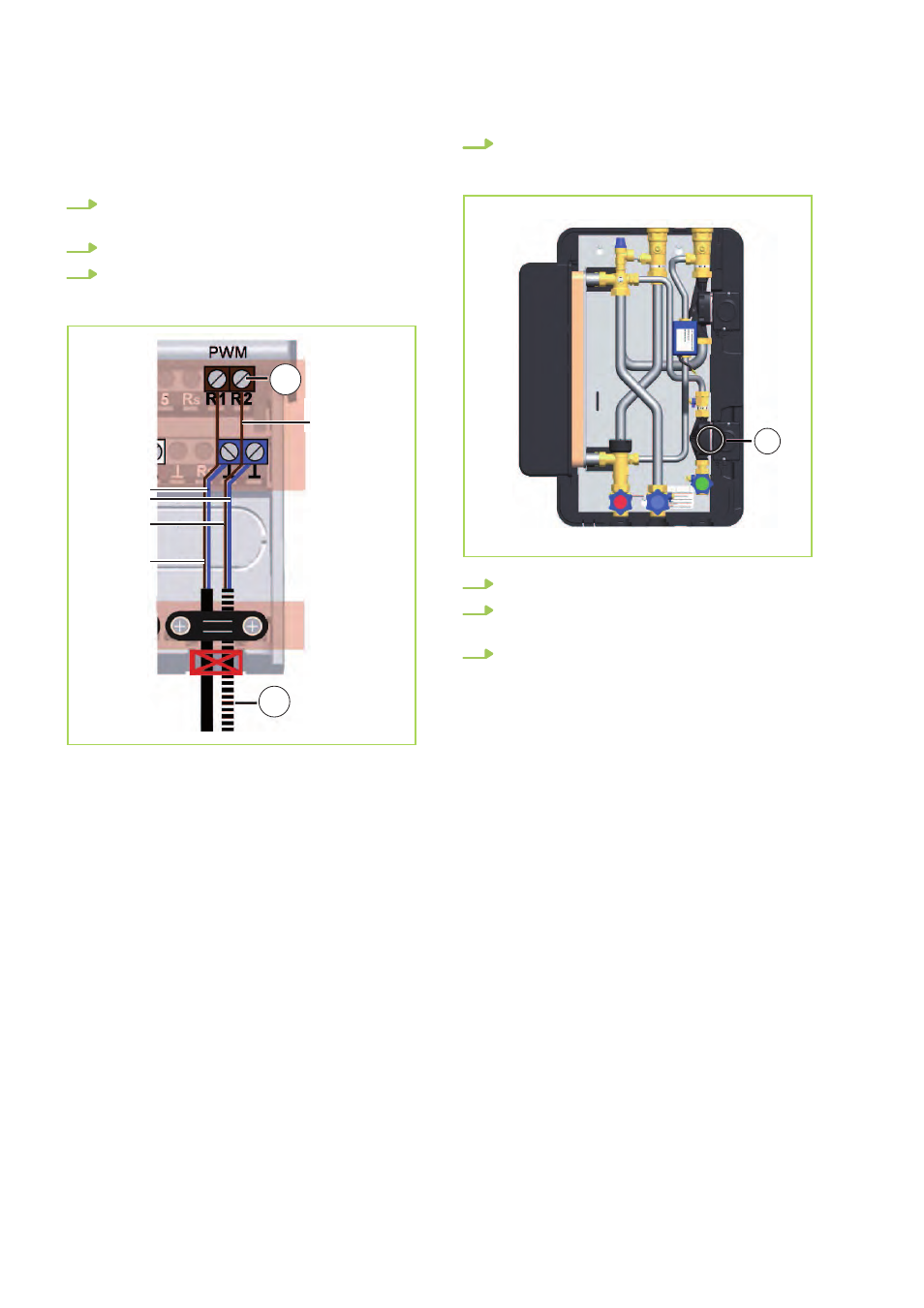

In den folgenden Abbildungen ist dargestellt, wie

Sie die Zirkulationspumpe mit der Regelung ver-

binden.

1.

Verlegen Sie das PWM2-Kabel der Zirkulati-

onspumpe im Kabelkanal bis zum Regler.

2.

Entfernen Sie die Frontblende des Reglers.

3.

Schließen Sie das PWM2-Kabel [1] der Zir-

kulationspumpe an der Klemme "PWM" R2

[2] an.

1

2

br

br

br

bl

bl: blau / br: braun

4.

Stecken Sie den Stecker des vormontierten

Pumpenkabels "P sek" auf die Zirkulations-

pumpe [F].

F

5.

Montieren Sie die Frontblende des Reglers.

6.

Montieren Sie die vordere Isolierschale der

Station.

7.

Stecken Sie den Schukostecker in die Steck-

dose und nehmen Sie den Regler gemäß der

Regleranleitung in Betrieb.

REMKO Zirkulationspumpe

12
