2

Gerätebeschreibung

Mit dem Zirkulationsset kann eine Zirkulationsleitung an das Frischwassermodul angeschlossen werden.

Abhängig von der Position der Zirkulationsleitung, kann das Zirkulationsset sowohl vertikal als auch hori-

zontal montiert werden.

A

D

G

H

C

B

F

E

I

1

2

3

J

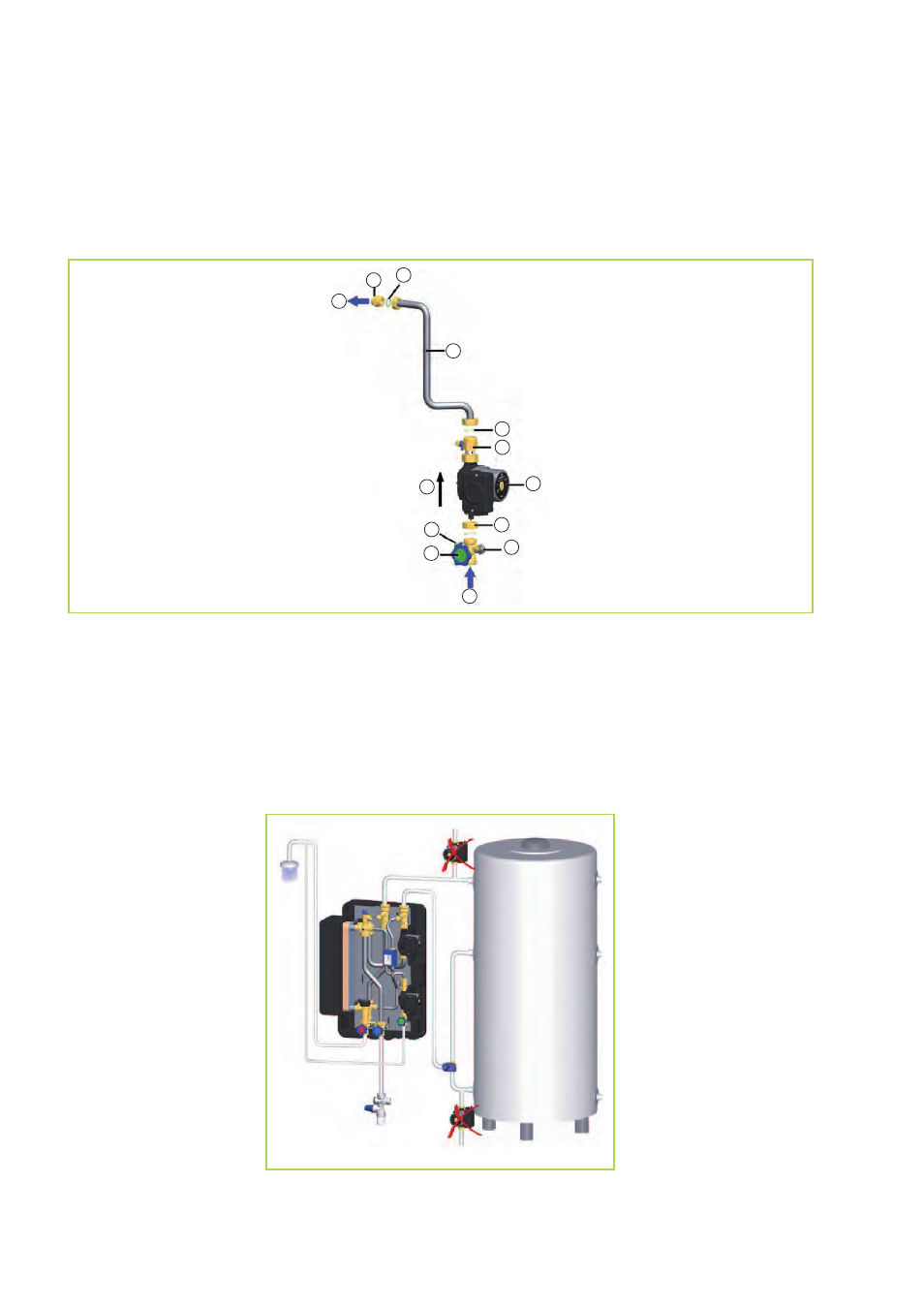

Abb. 1: Produktbeschreibung

1:

Trinkkaltwasser-Eintritt am Wärmetauscher

2:

Zirkulationsleitung

3:

Flussrichtung

A:

Reduziernippel

B:

Dichtung 3/4" (1x)

C:

Edelstahlrohr

D:

Dichtung 1" (2x)

E:

Rückflussverhinderer mit Entleerhahn

F:

Zirkulationspumpe

G:

Überwurfmutter

H:

Schraubbolzen

I:

Kolbenventil

J:

Entleerhahn

Montagebeispiel

Abb. 2: Frischwasserstation mit optionalem Zirkulationsset sowie mit optionaler Rücklaufverteilung

REMKO Zirkulationspumpe
