basis Anhang
52
Anbauvarianten an den M100 basis
Das System M100 bietet Ihnen bei der
Montage Ihrer Module viele Freiheiten.

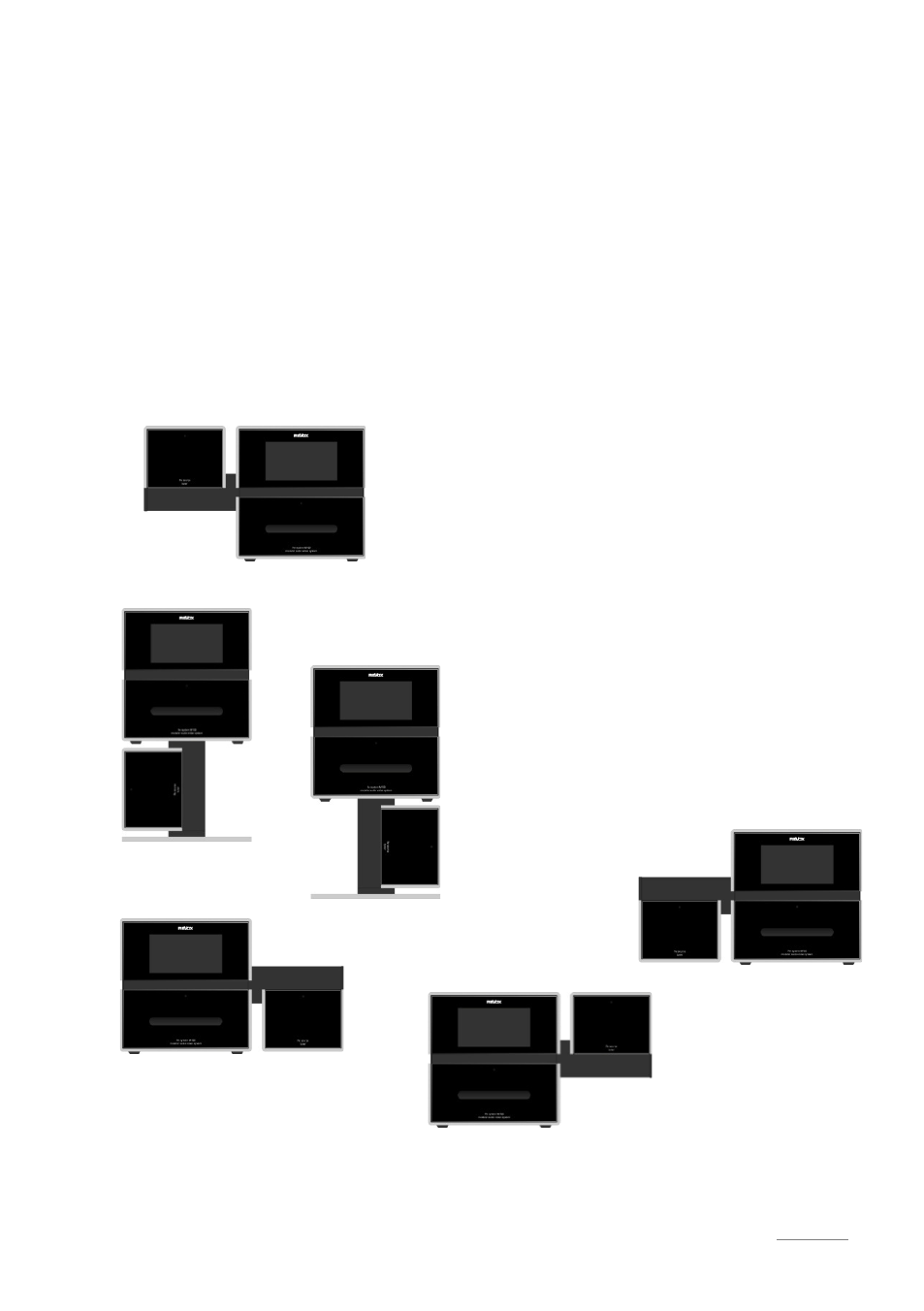

Die Abbildungen unten zeigen die
Variationsmöglichkeiten eines M100-
Moduls bei einem 2-fach Modulträger.
Die gleichen Variationsmöglichkeiten
haben Sie natürlich auch bei einem 4-
fach Modulträger.
Erweiterungsregeln
Es gibt drei Regeln, die bei der Er-
weiterung durch M100-Module zu be-
achten sind:
Regel 1
Horizontal wie vertikal ist die Anzahl der
Module auf max. 4 beschränkt.
Regel 2
Horizontal dürfen bis zu 2 Modulträger
(links und/ oder rechts) angebracht wer-
den, vertikal hingegen nur ein Modul-
träger. Eine Kombination von vertikaler
und horizontaler Montage von Modul-
trägern ist nicht erlaubt.
Regel 3
Ist bereits ein Submodul mr slave im
M100 basis installiert, darf dieser nicht
mit einem Multiroom-Modul (4-Zonen)
zusätzlich erweitert werden! Die
Funktionen dieser Module schließen sich
gegenseitig aus.
