M10 Re:system
8

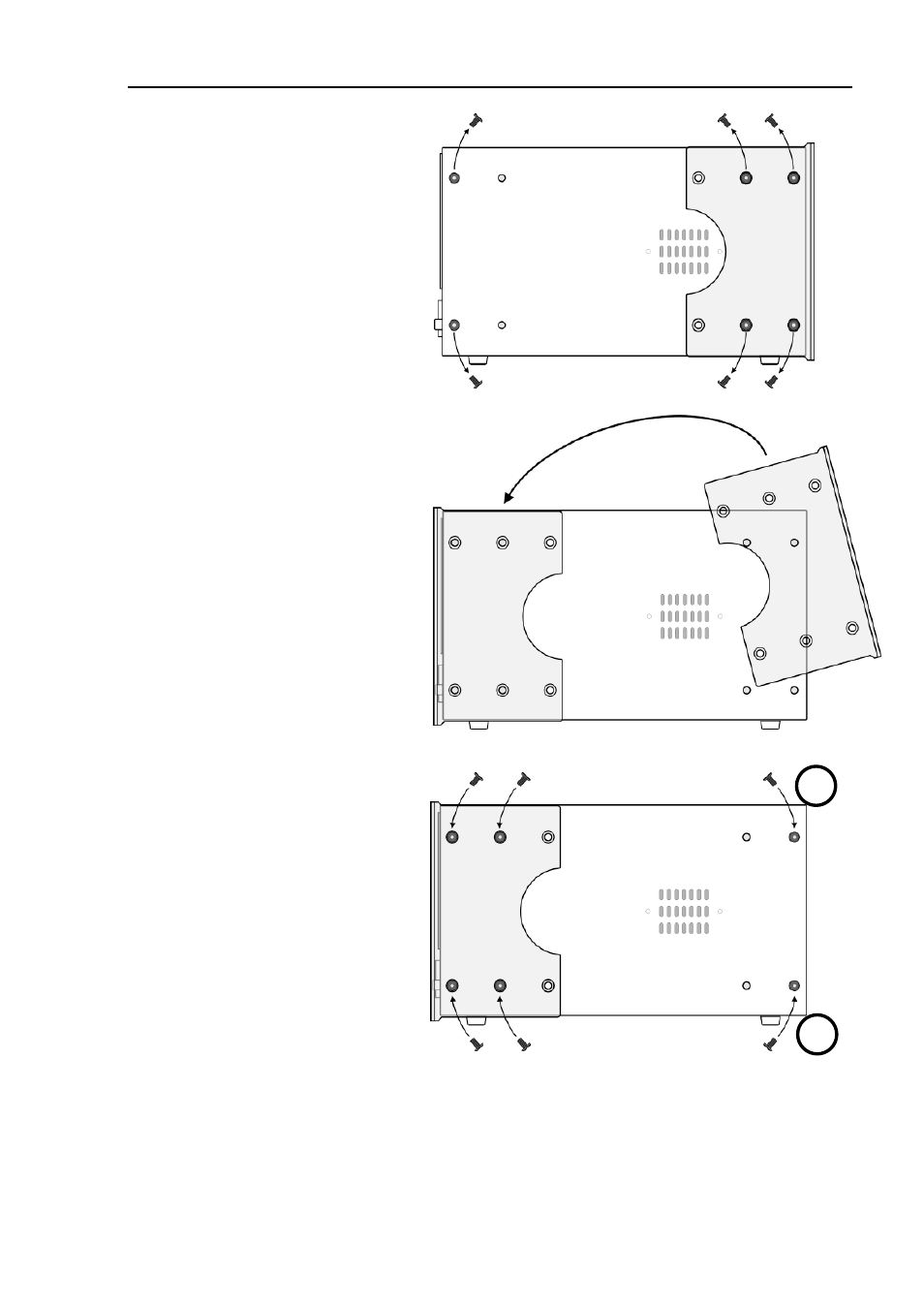

Umbau Haltewinkel
1. An beiden Seiten des
M10 werden alle 6
Innensechskantschrau-
ben (3 mm) entfernt.
2.
Nun wird der Halte-
winkel von der Vorder-
auf die Rückseite in die
entsprechende Position
gebracht.
3.
Alle 6 Schrauben
werden wie in der Abb.
rechts eingeschraubt.
Achtung
!
Auch die zwei äußeren
Schrauben, die nicht den
Haltewinkel am M10 be-
festigen, müssen unbedingt
eingeschraubt werden.
!
!
