M10 Re:system
7
Aufstellung und Montage
Der M10 ist ein 19-Zoll-Einbaugerät,
welches vornehmlich für den Einbau
in einem 19-Zoll-Schrank konzipiert
wurde. Durch die integrierten Geräte-
füße ist eine freie Aufstellung aber
dennoch gewährleistet.
Einbau im 19-Zoll-Schrank
Der M10 besitzt variable Seiten-
wangen, die der Montage im 19-Zoll-
Schrank dienen. Diese können in 2
verschiedene Positionen am M10
montiert werden und ermöglichen es
dem Installateur, ihn nach den
jeweiligen Gegebenheiten optimal im
19-Zoll-Schrank einzusetzen. Siehe
Abb. unten. Der M10 lässt sich mit den Ein-
steckplätzen wahlweise nach vorne
oder nach hinten gerichtet einbauen.
Siehe Abb. auf Seite 9. Je nach
Verkabelungsstrategie können so die
Kabel für die Einsteckmodule von
vorne an das Gerät geführt werden
oder nicht sichtbar von hinten.
In beiden Positionen ist es möglich,
den M10 zusätzlich um 4 cm nach
innen zu versetzen. Dies ist
besonders bei 19“-Schränken mit
einer Tür von Vorteil, da dadurch die
Kabel auf der Frontseite leicht
steckbar sind und ohne dass diese
zu stark abgeknickt werden müssen.

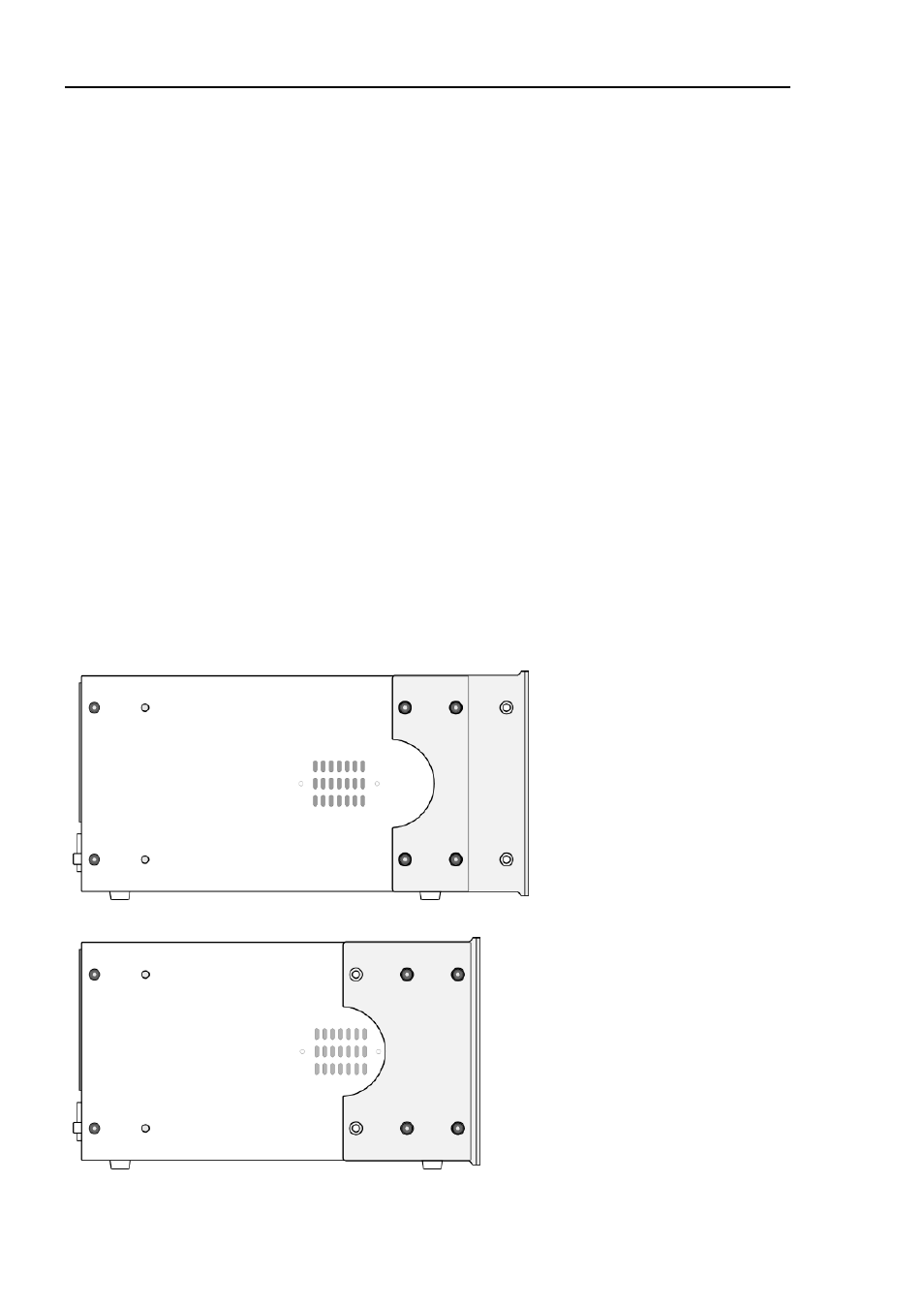

Seitenansicht:
M10 mit vorge-
setztem Halte-
winkel
Seitenansicht:
M10 mit planem
Haltewinkel
