Anschlussfeld – Revox M51/M10 CD Moduls für den Joy CD-Spieler Benutzerhandbuch
Seite 6
CD-Control
Re:source
4
Anschlussfeld
Hinweis Kabel
Dem Communication Module CD-
Control liegen bewusst keine Kabel
bei, da die Installationsbedürfnisse
individuell verschieden sind. Eine
fundierte Beschreibung der einzelnen
Verbindungen finden Sie auf Seite 5
und 6.

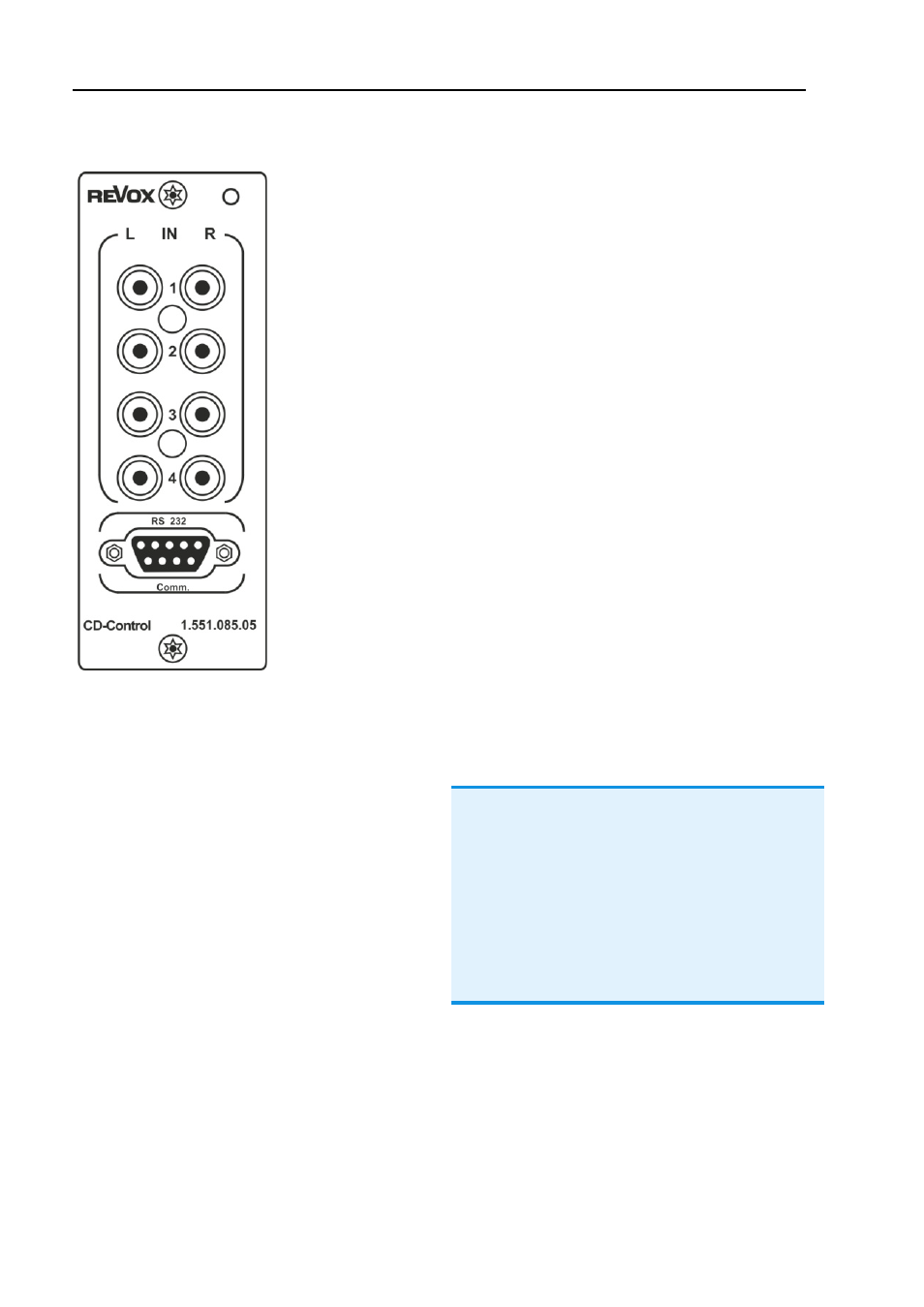

RS232
Serielle Schnittstelle mit SubD9-
Buchse für die Steuerung des Revox
Joy CD-Players.
Audio-Verbindungen
Das CD-Control-Modul besitzt 4 unab-
hängige Audioeingänge:
IN 1
für Aux-1
IN 2
für Aux-2
IN 3
für Aux-3
IN 4
für Revox Joy CD-Player
An die 3 analogen Line-Eingänge IN 1
bis IN 3 können Geräte wie externe
Tuner, MP3-Player oder Sat-Receiver
angeschlossen werden.
Den Eingang IN 4 verbindet man mit
den Audioausgängen (Analog Output)
des Joy CD-Players.
Hinweise CD-Link von CD-Player
Bei einer Steuerung des Joy CD-
Players mit dem Communication
Module (via RS232) darf der CD-Link
Anschluss nicht verwendet werden,
da nur eine externe Steuerung auf
den Joy CD-Player zugreifen kann!
aux: auxiliary (engl.) = zusätzlich
