Revox M51/M10 CD Moduls für den Joy CD-Spieler Benutzerhandbuch

Seite 7

Advertising
background image

CD-Control

Re:source

5

V

ERKABELUNG

RS232-Verbindung

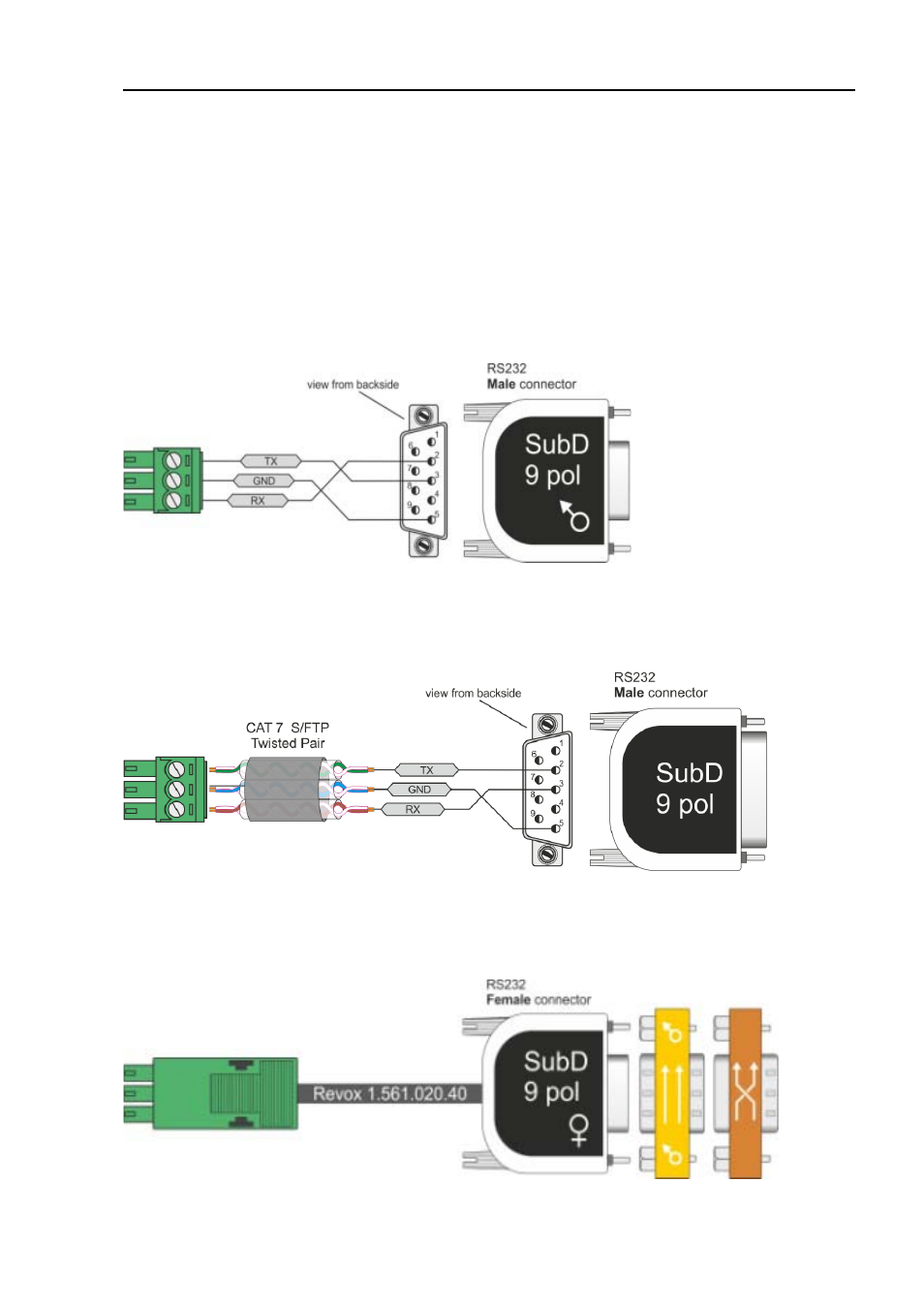

Für die Übertragung zwischen CD-Control-Modul und Joy CD-Player sind
folgende Verkabelungslösungen möglich:


A) Für Längen bis 10m
Normales mehradriges Kabel mit einer Gesamtschirmung


B) Für Längen bis 25m
CAT7 Kabel. Je ein Adernpaar für die Verbindung RX, GND, TX
Die Abschirmungen sind mit GND verbunden




C) Mit Revox Fertigkabel Länge 1,5 m (Artikelnummer 1.561.020.40)
