Revox M51/M10 SAT Moduls - Handbuch (Seite 12)

Communication SAT Re:source
11
SAT-Eingang IN 4 + RS232
Zwei Verbindungen sind zwischen dem Topfield-Receiver und dem
Communication-Modul vorzunehmen:
1.) Audioverbindung Eingang IN 4 (Communication Modul) mit dem
Audioausgang L-R (Receiver) durch ein Stereo-Cinchkabel
2.) Steuerverbindung RS232 mit einem seriellen 1:1 Kabel

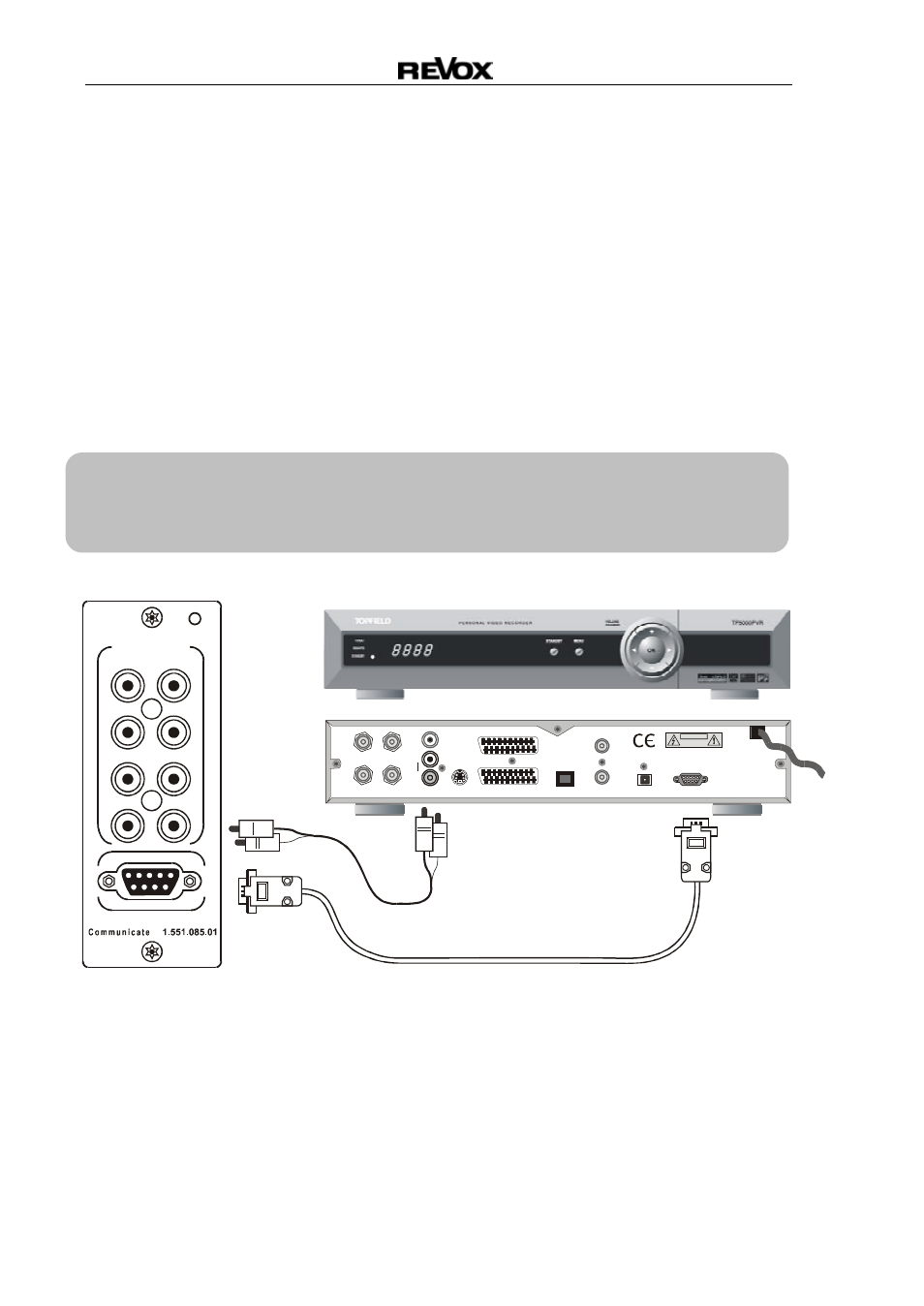

Die Verkablung ist wie im Schema unten vorzunehmen. Je nach
Receivertype können sich die Anschlüsse an verschiedenen Stellen
auf der Geräterückseite befinden.
Die Kabellänge zwischen Communication-Modul und Receiver sollte
10 m nicht überschreiten, da ansonsten mit Störungen und minderer
Audioqualität zu rechnen ist!
Alle anderen Verbindungen zwischen dem Receiver und dem SAT-
System bzw. dem bildgebenden Gerät werden nach den eigenen
Bedürfnissen und Systemvoraussetzungen vorgenommen.
Die Dokumentation dazu finden Sie in der Receiver-Bedienungs-
anleitung von Topfield.
L
Der Receiver muß immer eingeschaltet sein, damit das
Communication-Modul jederzeit auf ihn zugreifen kann.
