5 anschlussfeld – Revox M51/M10 SAT Moduls Benutzerhandbuch
Seite 6
Communication SAT
Re:source
5
Anschlussfeld
L IN R
Comm.
1
2
3
4
RS 232
RS232-Verbindung
Die Kommunikationsschnitt-
stelle RS 232 wird am Topfield-
Receiver mit einem 9-poligen
SubD- Kabel (1:1 Verbindung ;
Stecker-Buchse ) an dessen
RS232-Schnittstelle verbunden.
Mehr dazu im folgenden Kapitel
Verkabelung.
Audio-Verbindungen
Das Communication-Modul besitzt
4 unabhängige Audioeingänge :
IN 1
für Aux-1
IN 2
für Aux-2
IN 3
für Aux-3
IN 4
für SAT (Topfield)
An die 3 analogen Line-Eingänge
IN 1 bis IN 3 können Geräte wie
externe Tuner und CD-Player,
MiniDisc-Player oder Cassetten-
decks (Play) angeschlossen
werden.
Als Besonderheit bietet diese drei
Eingänge eine individuelle Pegel-
und Namensanpassung an das
angeschlossenen Gerät an.
Den Eingang IN 4 verbindet
schließt man mit dem Audio-
ausgang des Topfield Receivers.
Informationen zu der je-
weiligen Verkabelung finden
Sie im nächsten Kapitel .
L
aux: auxiliary (engl.) =zusätzlich

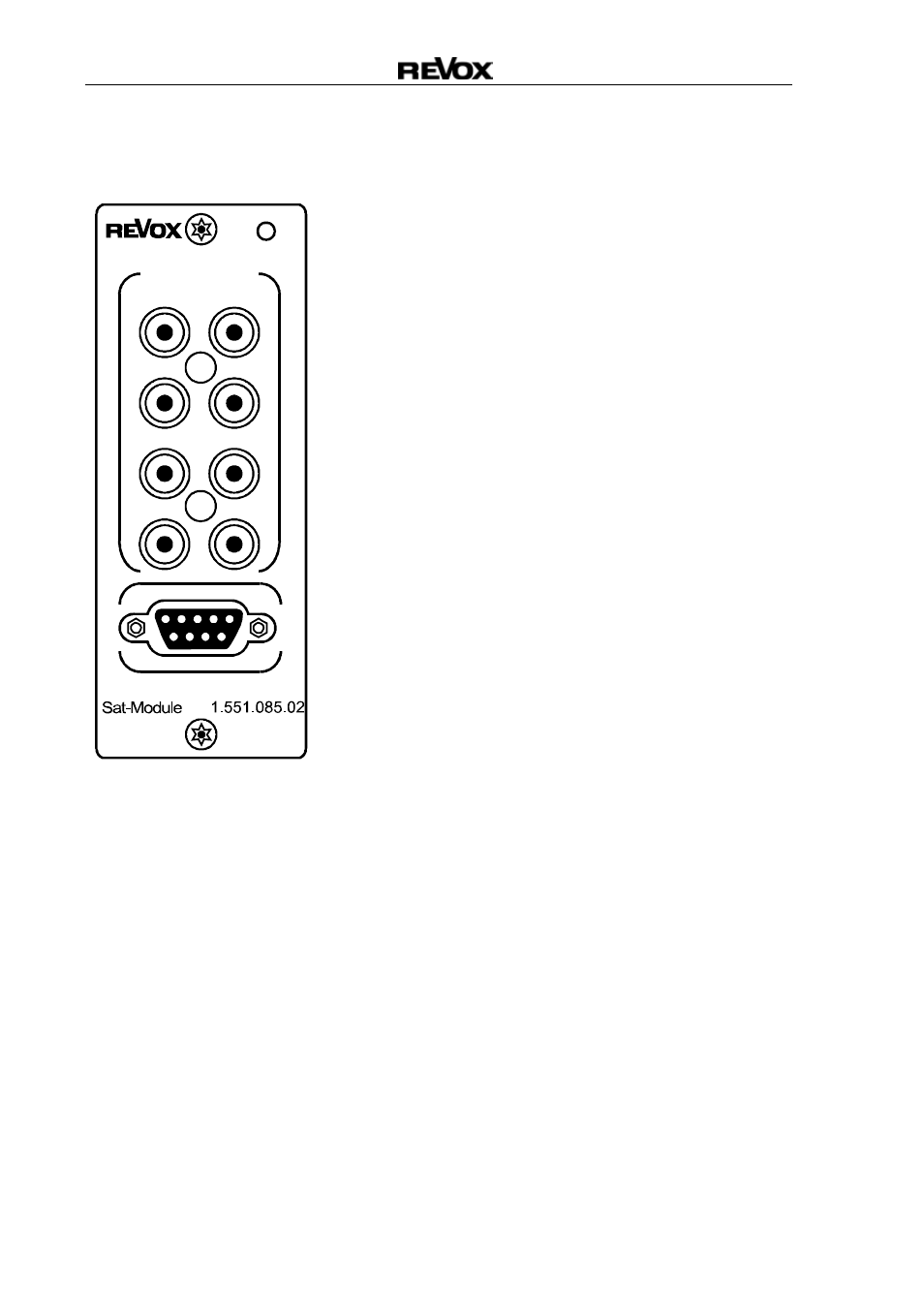

Modulname/ -nummer
Ab Januar 2009 werden alle Com-
munication-Module SAT mit einer
neuen Rückwandfolie ausgeliefert.
Diese trägt nun die Aufschrift Sat-
Modul und hat die Artikel-Nr.:
1.551.085.02.
Durch die identische Hardware kann
auf beiden Modulvarianten ein
Update der SAT-Software vorge-
nommen werden.
