Anschluss mr slave
14
MR-Slave Verkabelung

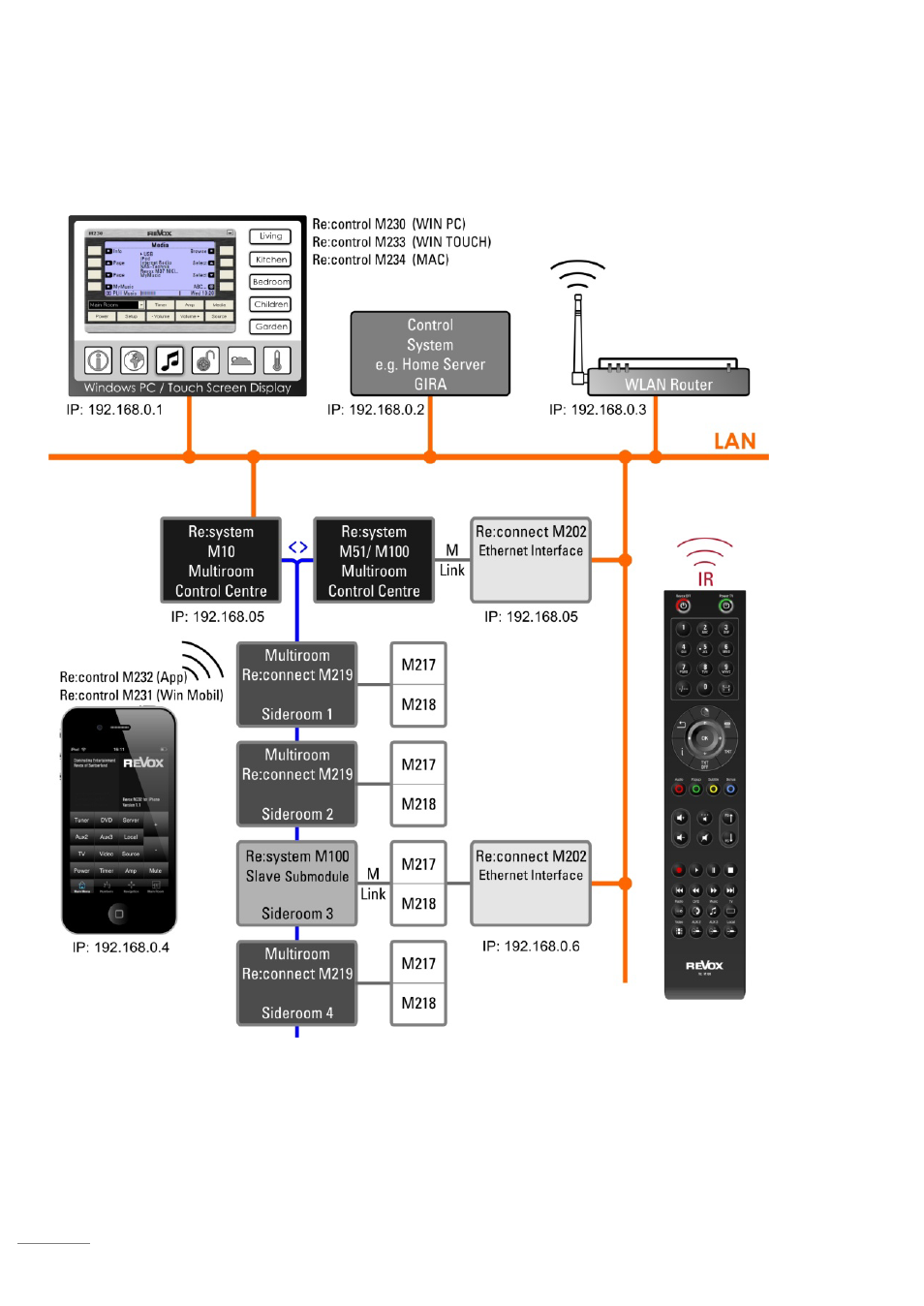

Anschlussschema Multiroom
Das Schema zeigt ein Multiroom-System mit integriertem M100-Slave, sowie
mögliche Bedienelemente mit bidirektionaler Steuerung (LAN, WLAN) und
unidirektionaler Steuerung über eine IR-Fernbedienung.
Stand: September 2010
