Anschluss mr slave
18
Anschluss am M100
Das Submodul für den M100-Slave
befindet sich im Innern des M100. Die
Installation des Submoduls darf nur
durch einen autorisierten Revox-Händler
durchgeführt werden, da für die
Montage ein Eingriff in die Elektronik
notwendig ist.
Durch die Installation des Sub-moduls
wird die MR-Option-Buchse aktiviert –
siehe Abbildung rechts. Die RJ45-
Buchse dient nun als Multiroom-Eingang
für den M100-Slave. Siehe dazu Kapitel
MR-Slave Verkabelung . Die beiden LEDs
(grün & orange) sind in dieser Kon-
stellation nicht aktiv.
L
Verkabelung
Da der M100-Slave, im Gegensatz zum
Nebenraumverstärker M219, keine
Durchschleifmöglichkeit für das
Multiroomkabel bietet, sollte er bei einer
Daisy-Chain-Verkabelung am Ende der
Kette eingefügt werden. Alternativ kann
auch ein passives Patchfeld verwendet
werden, bei dem alle Multiroomteil-
nehmer parallel verkabelt werden.
Der Anschluss erfolgt mit einem nicht
gekreuzten, doppelt geschirmten
Patchkabel CAT7 mit RJ45-Stecker.
Spezifikationen: siehe Anhang .

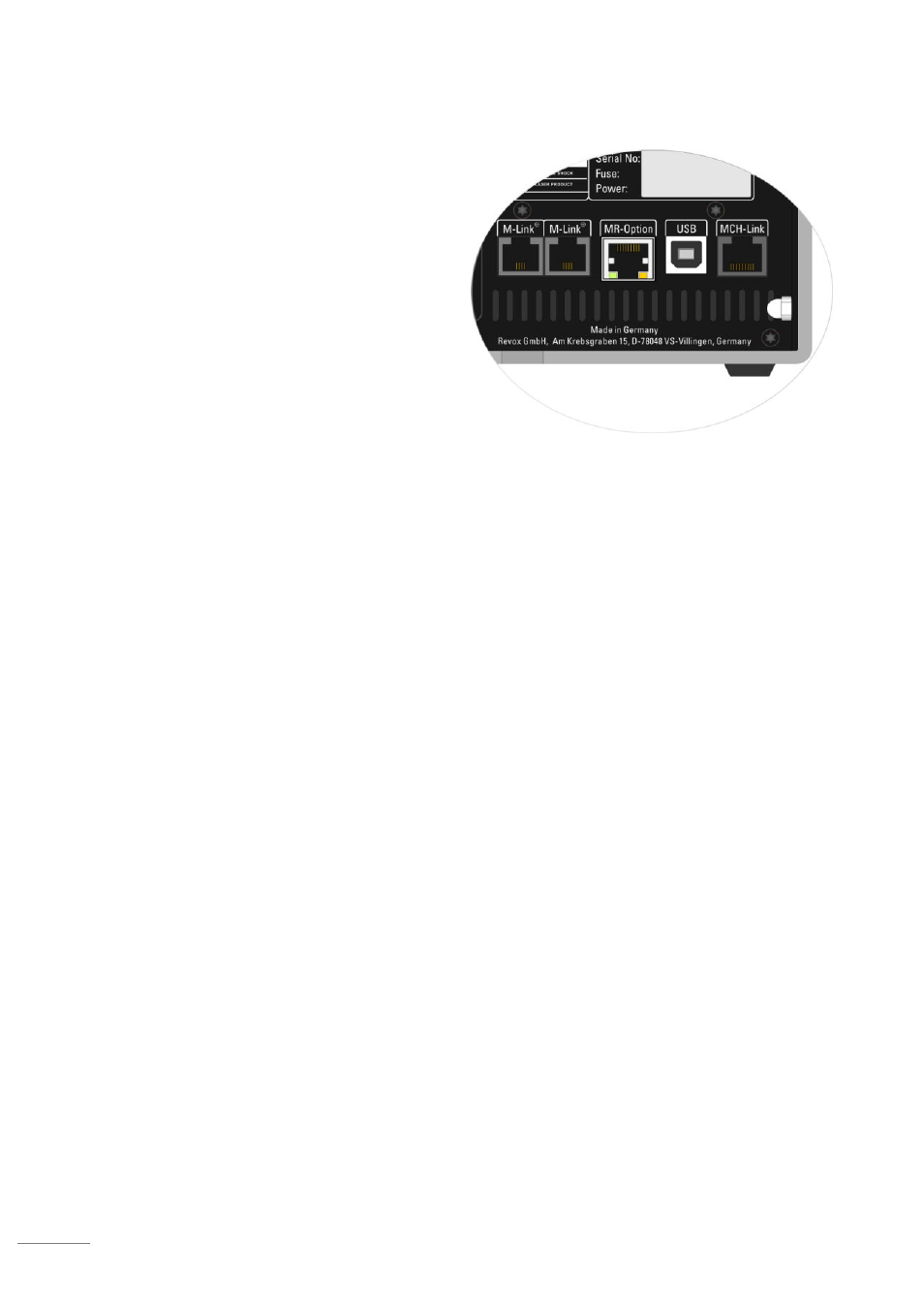

Abb. : MR-Option-Buchse mit Funktion
Multiroom-Eingang
