Montage multiroom 03
33

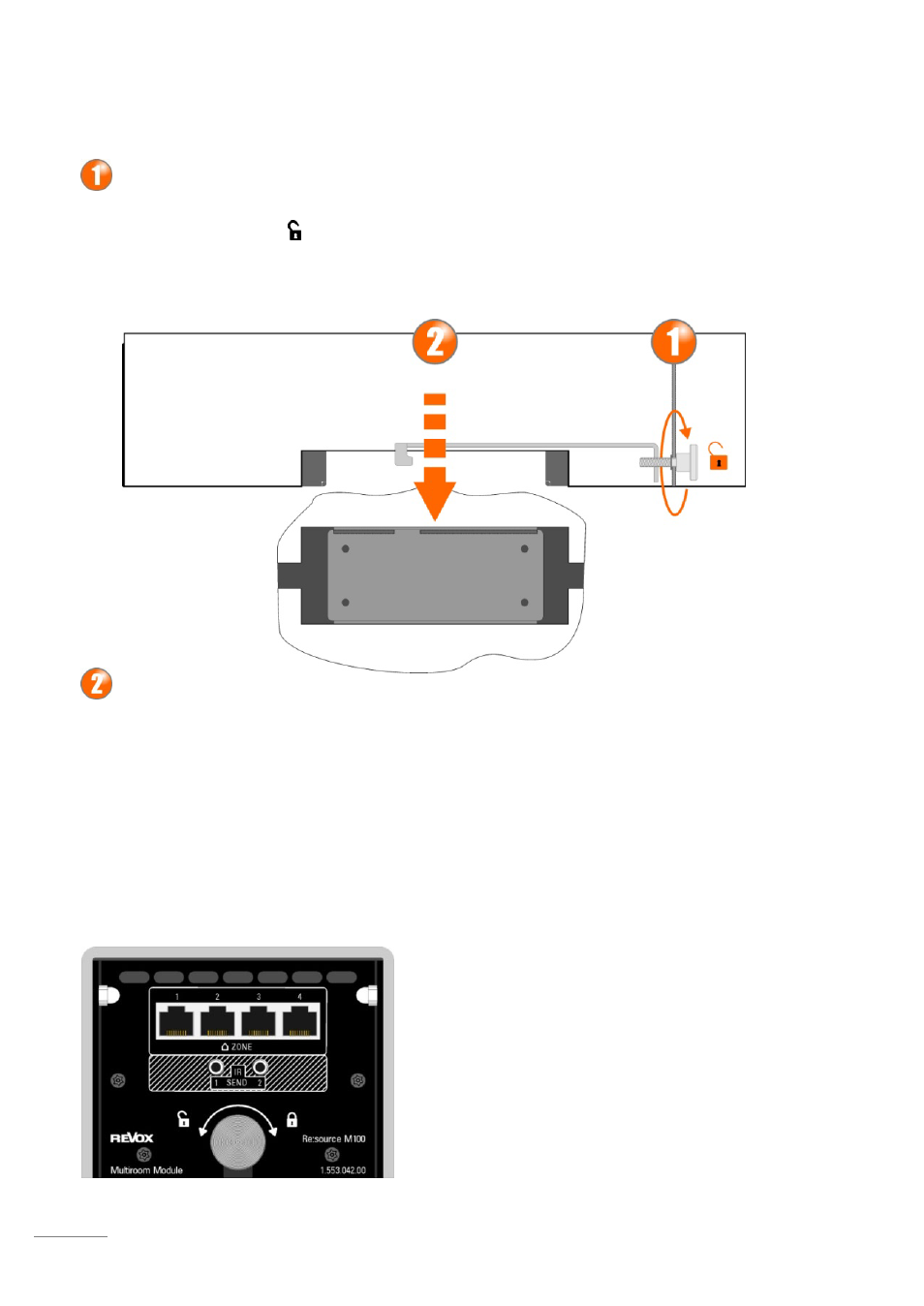

Montageschritte 1 /2
Rückansicht
Multiroom-Modul mit
Arretierungsschraube
Seitenansicht
Multiroom-Modul mit Modulträger
Lösen Sie die Arretierungsschraube auf der Modulrückseite gegen den Uhr-
zeigersinn in Richtung Symbol, bis Sie einen Widerstand erfahren. Die zwei
Arretierungshaken, die sich auf der Unterseite des Moduls befinden, sind nun in
Stellung gebracht, in der Sie das Modul aufsetzen können. Weiter mit Punkt 2.
Setzen Sie das Modul auf den Modulträger auf und stellen Sie dabei sicher, dass
die Arretierungshaken sich über den dafür vorgesehenen Aussparungen im
Modulträger befinden. Kurz bevor das Modul flächig auf dem Modulträger
aufsitzt, ist ein mechanischer Widerstand spürbar, der durch die Kontaktleiste
zum Busboard verursacht wird.
