multiroom 03 Anhang
38
Multiroomverkabelung
Der Aufbau der Multiroomverkabelung
erfolgt nach der internationalen Netz-
werknorm EIA/TIA-568-B mit einem
CAT 7 –Kabel.
Diese EIA/TIA-568-B Norm sieht
folgende Zuweisung vor:

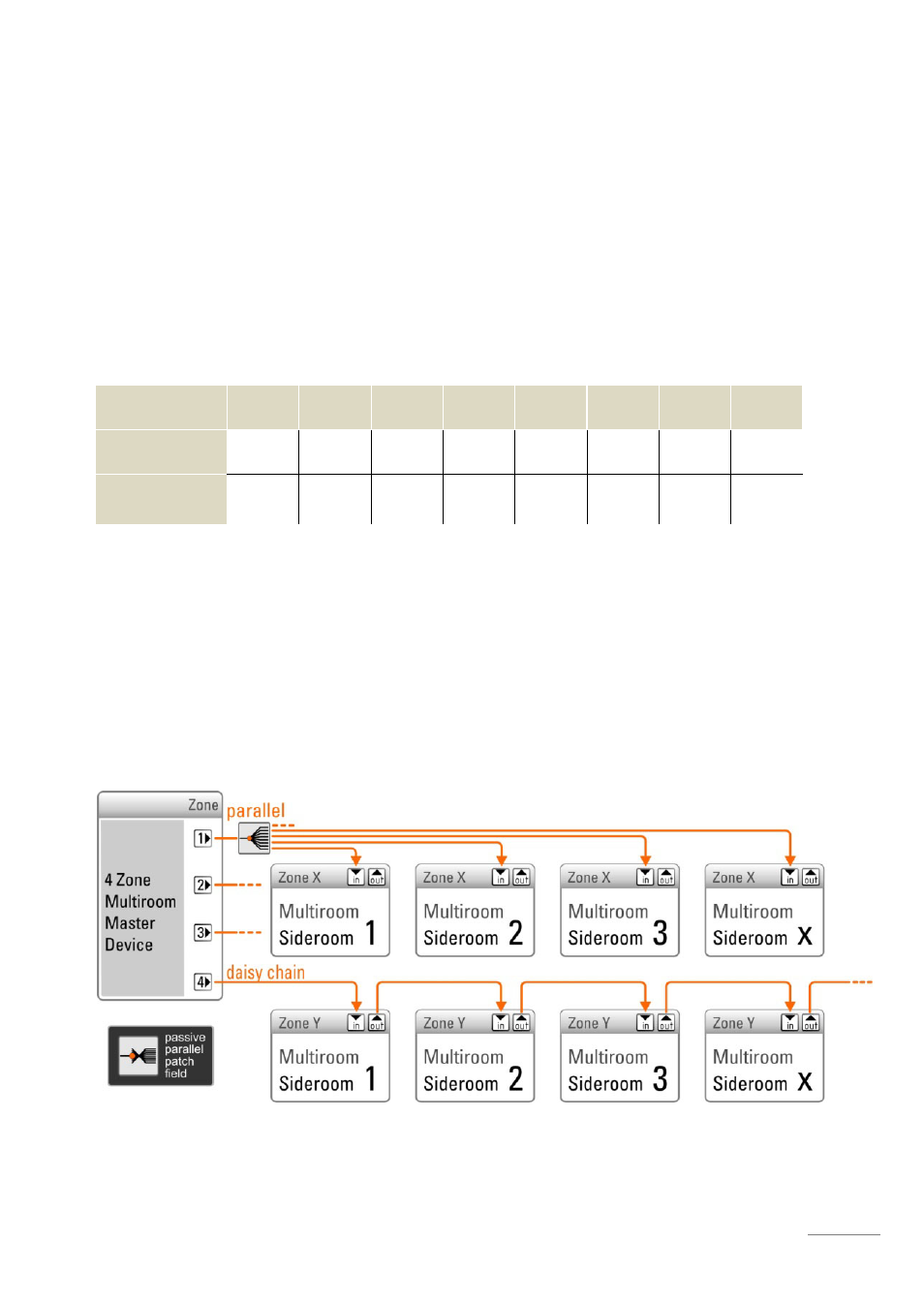

Verkabelungsvarianten
Die Verkabelung kann wahlweise per
Daisy-Chain oder parallel über ein
passives Patchfeld geführt werden.
Das CAT 7 -Kabel zeichnet sich durch 4
verdrillte Adernpaare aus, wobei jedes
Adernpaar eine Schirmung aufweist. Um
alle Adernpaare gibt es eine Gesamt-
abschirmung.
Beide Verkabelungsvarianten können
innerhalb einer Installation nebenein-
ander verwendet werden.
Klemme 1 2 3 4 5 6 7 8
Farbcode ws/or or ws/gn bl ws/bl gn ws/bn bn
MR-Signal RX TX L+ R+ R- L- GND
MR
GND
