IWS + ICS Re:sound I
7

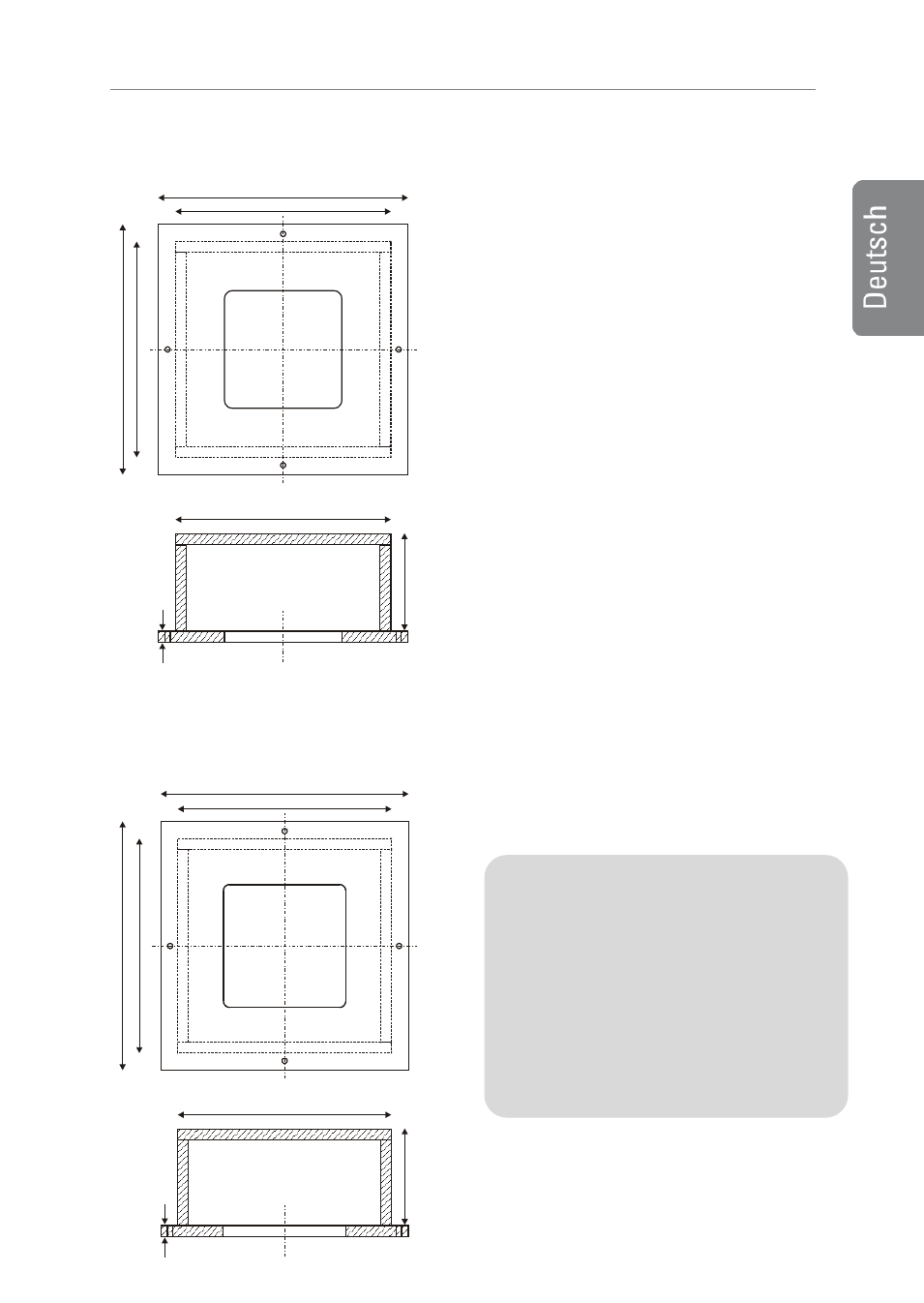

Einbaugehäuse inwall 52
Art.Nr. 1.084.561.00
Einbaugehäuse inwall 82
Art.Nr. 1.084.566.00
Lautsprecherzuleitung
An einer Seitenwand des Ein-
baugehäuses befindet sich ein
Rundloch, das ein Leerrohr (Flexrohr
EN20) mit 20mm Durchmesser auf-
nehmen kann.
Stellen Sie auf jeden Fall sicher, dass
der Rohr-Gehäuse-Übergang absolut
dicht ist und kein Beton beim Giessen
seitlich eindringen kann.
Bedämpfung mit Dämmmaterial
Revox empfiehlt das Einbaugehäuse
gleichmäßig und locker mit Dämm-
material zu bedämpfen. Dadurch
erhöht sich das akustische Volumen
und der Lautsprecher kann tiefere
Frequenzen wiedergeben. Des weiteren
werden Reflexionen auf die Rückseite
der Membran verringert und dadurch
der Mittenbereich klarer und
natürlicher wiedergegeben. Das
Dämmmaterial liegt dem Revox-
Einbaugehäuse bei.
WICHTIG:
Stellen Sie sicher, dass die von Ihnen
zusätzlich eingesetzten Werkstoffe
den örtlichen Gebäude- und Brand-
schutzverordnungen entsprechen.
Nicht für den Einsatz in Sichtbeton-
konstruktionen geeignet!
410 mm / 16.2 inch
410 mm / 16.2 inch
11
2.
5
m
m
4.
43
in
ch
12
.5
m
m
/
0.
5
in
ch
10
0
m
m
/
16
.2
in
ch
450 mm / 17.8 inch
45
0
m
m
/
17
.8
in
ch
250 mm / 9.85 inch
250 mm / 9.85 inch
11
2.
5
m
m
4.
43
in
ch
12
.5
m
m
/
0.
5
in
ch
25
0
m
m
/
9.
85
in
ch
290 mm / 11.5 inch
29
0
m
m
/
11
.5
in
ch
