Revox M200 RS232 Schnittstelle, Ausführung Sharp Benutzerhandbuch
Seite 15
Konfiguration
M200 Mk2
8

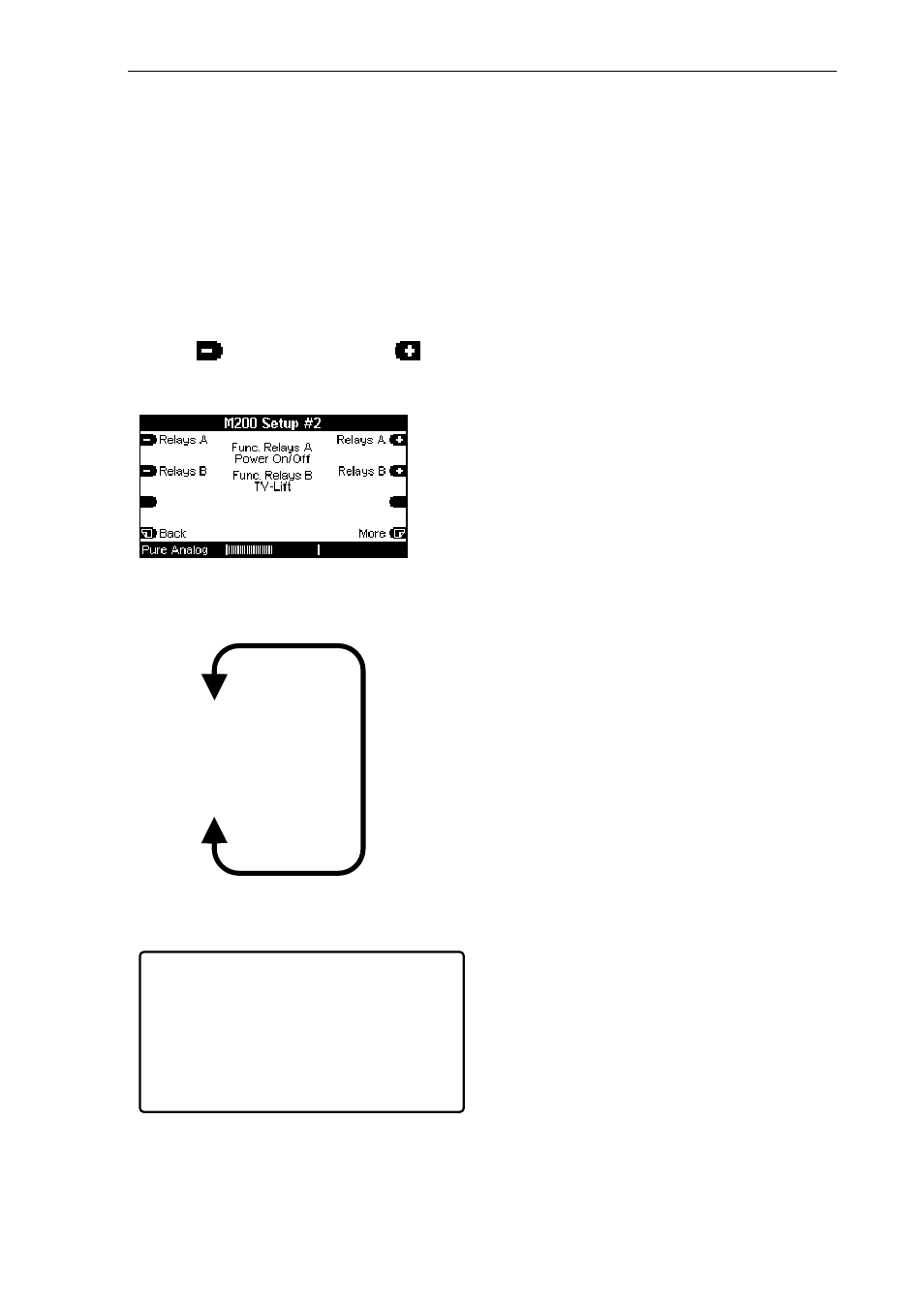

Setup #2 – Relais
Funktion: Relaisausgang
Anzeige: Func. Relays A/B
Anschluss: Relais - Seite 4
M219: Ja, mit Link-Booster
;
Die zwei Relais bieten je 5
Optionen an, die mit den Soft-
keys
Input und Input
angewählt werden.
Die Optionsauswahl erfolgt in
einer Endlosschleife:
Achtung !
Die Schaltspannung darf
max. 42 Volt betragen.
Schaltspannung: 0- 42 Volt*
Max Schalt Strom:4-8 Ampere*
* abhängig von Last - siehe Technische Daten
Relais-Funktionen
Remote
Mit Remote werden die Relais
über IR-Befehle (M208) gesteuert.
Diese Funktion steht nur zur Ver-
fügung, wenn ein Link-Booster
dem M200 vorgeschaltet ist.
Open
Das Relais befindet sich im
Ruhezustand.
Close
Das Relais wird geschaltet.
Power On/Off
Bei eingeschaltetem M51/ M219
wird das Relais geschaltet, im
Standby-Betrieb befindet sich
das Relais im Ruhezustand.
TV-Lift
Das Relais wird in Abhängigkeit
der angewählten Audioquelle ge-
schaltet. Entscheidend dabei ist
die Zuordnung einer Videoquelle
zur Audioquelle.
Diese Zuordnung erfolgt im
M200 Setup #5, siehe Seite 22 ff.
Die TV-Lift Funktion kann gezielt
dazu benutzt werden, eine Lein-
wand auszufahren oder eine Hub-
vorrichtung für ein TV-Gerät zu
bedienen. Gleichzeitig kann über
die serielle Schnittstelle der
korrekten Eingang des Video-
Gerätes angesteuert werden.
Remote
Open
Close
Power On/Off
TV-Lift
