Montage & Anschluss
M200 Mk2
1
Montage
Für die Montage des Domotic-
Interfaces können Holzschrauben
verwendet werden. Neben den
vier äußeren Befestigungslöchern
stehen für eine variable Montage
zwei seitlichen Langlöcher zur
Verfügung.
Anschlüsse
Die detaillierte Beschreibung der
verschiedenen Anschluss-
optionen des M200-Interfaces
finden Sie auf den nachfolgen-
den Seiten.

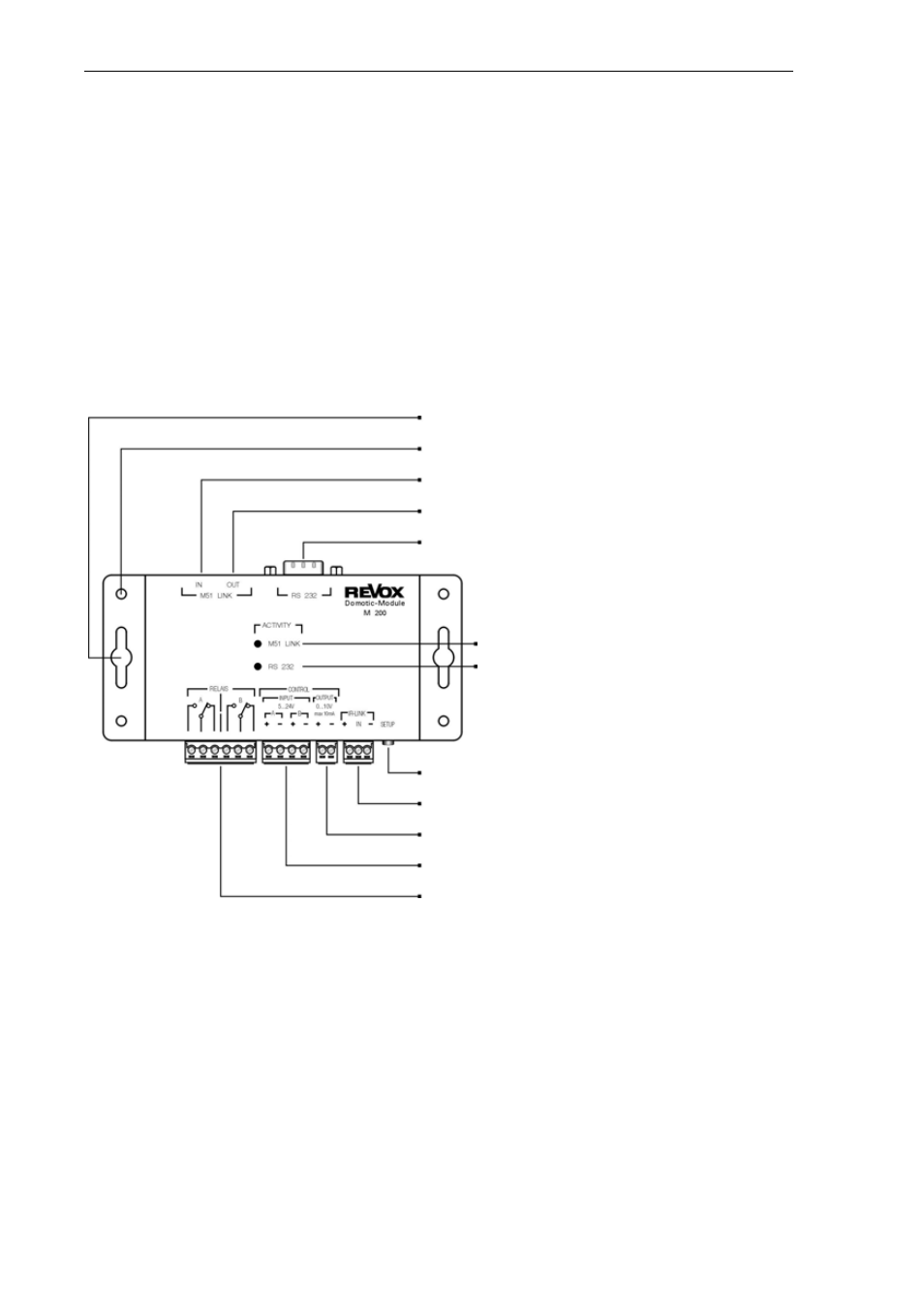

Weitere Re:connect Produkte: M201, M202, etc.
Aktivitätsanzeige M-Link-Verbindung
Aktivitätsanzeige serielle Schnittstelle
Serielle Schnittstelle RS232
Re:system (M51, M10,) bzw. Re:connect M219
Montageloch
∅ 4,2 mm
Langloch
∅ 4 x 20 mm / ∅ 15 mm
Triggereingang A + B (IN 5-24V =)
Wechselrelais A + B (max. 42 Volt)
Variabler Spannungsausgang (OUT 0-10V =)
IR-Eingang (M204, M218)
Setup-Taste
