Revox M202 Schnittstelle - Handbuch (Seite 10)

M202 Re:connect
8
Setup M202

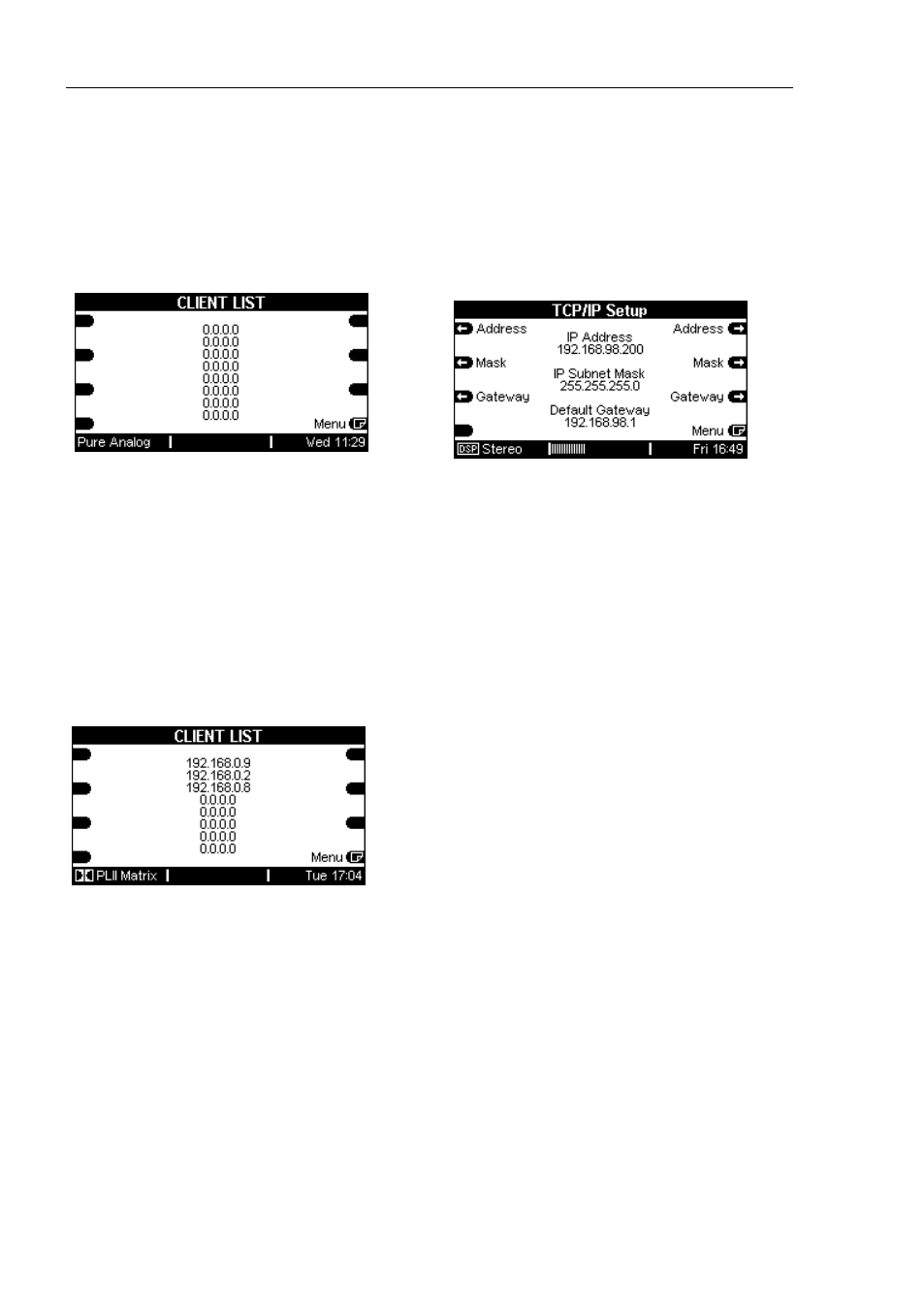

CLIENT LIST
Mit der Setup-Taste rufen Sie das
M202 Setup-Menü auf, welches im
Display angezeigt wird
.
Hat sich kein Client angemeldet,
erscheinen vier Nullen in der
jeweiligen Zeile.
Im unteren Beispiel greifen drei
Clients auf das M202 zu. Dabei wird
von jedem Client die mitgelieferte IP-
Adresse angezeigt.
Mit dem Softkey Menu kann man
zwischen der Menüseite CLIENT LIST
und den zwei TCP/IP-Seiten
wechseln.
Seite
 TCP/IP Setup
Auf den zwei TCP/IP-Seiten werden
die folgenden Grundeinstellungen für
den Ethernet-Zugang eingestellt.
Die Einstellung erfolgt, indem man mit
den Softkeys den jeweiligen Adress-
block anwählt, welcher sich dann in
eckigen
Klammern darstellt
192.[168].0.6.
Ihre Bedienungsanleitung macht Sie
zusätzlich in den einzelnen Kapiteln
mit folgendem Symbol darauf
aufmerksam: [ ]
Nun kann die gewünschte Einstellung
über den Drehknopf (M51) bzw. den
Touch-Slider (M100) vorgenommen
werden. Bestätigt wird die neue
Adresse mit dem Softkey Apply,
anderfalls bleibt die bisherige
Einstellung erhalten.
Hinweis
M51
Bei einer Eingabe erscheint neben
den rechteckigen Klammern [...]
gleichzeitig die kleine, rote Lampe
(Jog) rechts neben dem Drehknopf
am M51 auf.
