Montage – Revox M202 Schnittstelle Benutzerhandbuch
Seite 6
M202
Re:connect
4
Montage
Die Montage des M202 kann sehr
schnell und bequem vorgenommen
werden.

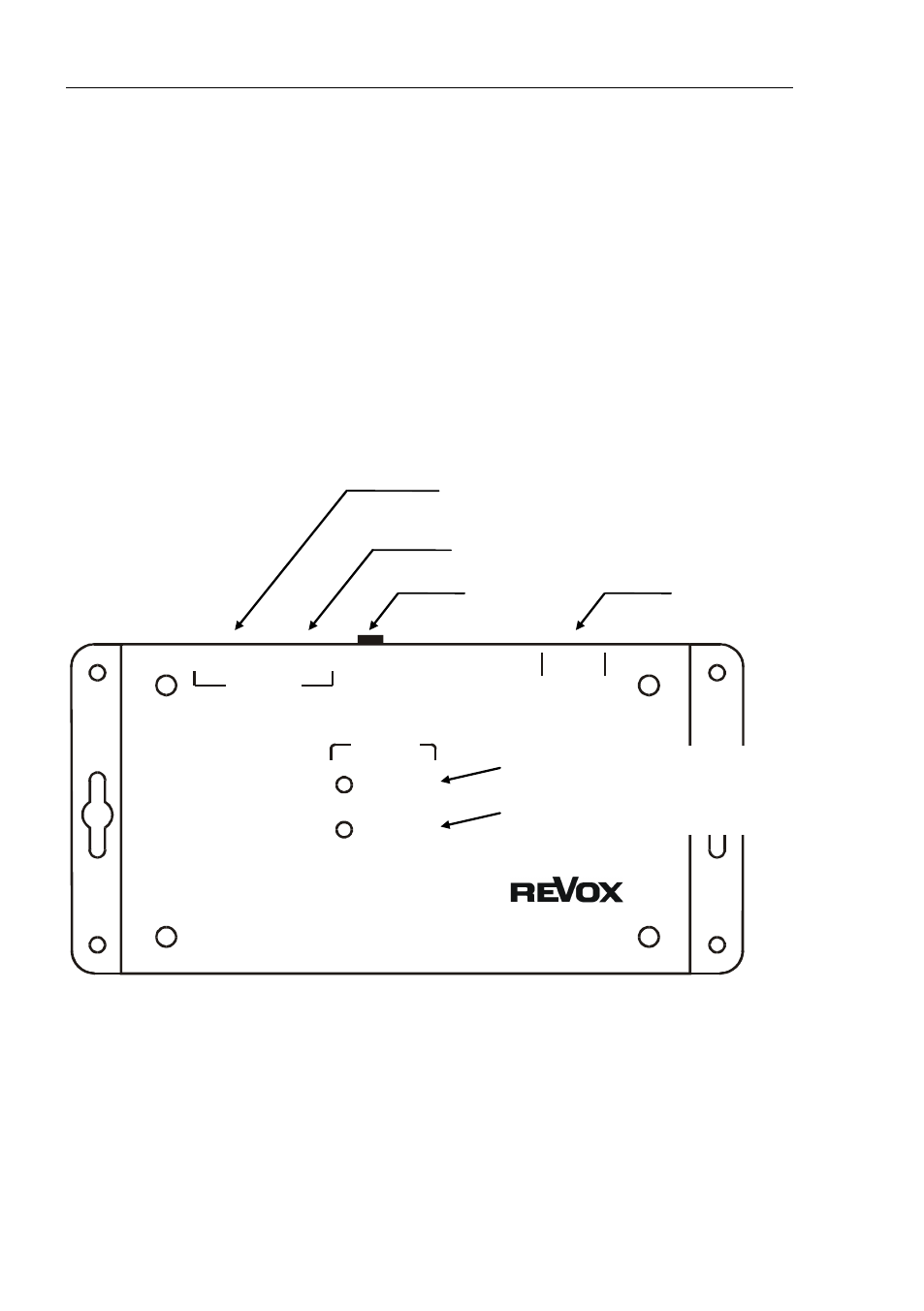

Das M202-Interface kann auf
zweierlei Arten befestigt werden.
Einmal mit vier Schrauben an den
äußeren Befestigungslöchern. Diese
Variante ist für eine permanente
Installation vorteilhaft.
Hinweis
Das M202 meldet sich beim M51/
M100 immer automatisch mit der
Slot-Adresse 15 an.
Für eine variable Montage empfiehlt
Revox die zwei seitlichen Langlöcher
zu verwenden.
Schrauben Sie nun das Ethernet-
Interface mit den beiliegenden
Schrauben an der Wand bzw. dem
Installationsort fest.
Einen Überblick über die ange-
meldeten Module kann man sich im
SETUP
-Menü / Untermenü
Version
verschaffen.
IN
ACT
LINK
M51 LINK
M51 LINK
ACTIVITY
Ethernet-Interface
M202
SERVER
LAN
OUT
SETUP
RJ11 Re:system (M51, M100)
Verbindung zu weiteren Re:connect Interfaces
Ethernet
Schnittstelle RJ45
Setup-Taste
Aktivitätsanzeige
Aktivitätsanzeige Ethernet
