SATEL AMD-102 3
Bei Batteriemontage und -wechsel ist besonders vorsichtig vorzugehen. Der Hersteller
übernimmt keine Verantwortung für die Konsequenzen einer falschen Montage
der Batterie.
Verbrauchte Batterien dürfen nicht weggeworfen werden, sondern sind entsprechend
den geltenden Umweltschutzrichtlinien zu entsorgen.
Das Gerät ist für Montage in Innenräumen bestimmt. Montieren Sie den Kontakt am
Tür-/Fensterrahmen, und den Magnet am Tür-/Fensterflügel. Die Montage auf einer
ferromagnetischen Oberfläche bzw. in der Nähe von elektrischen und Magnetfeldern wird nicht
empfohlen, weil dies zum fehlerhaften Funktionieren des Magnetkontaktes führen kann.

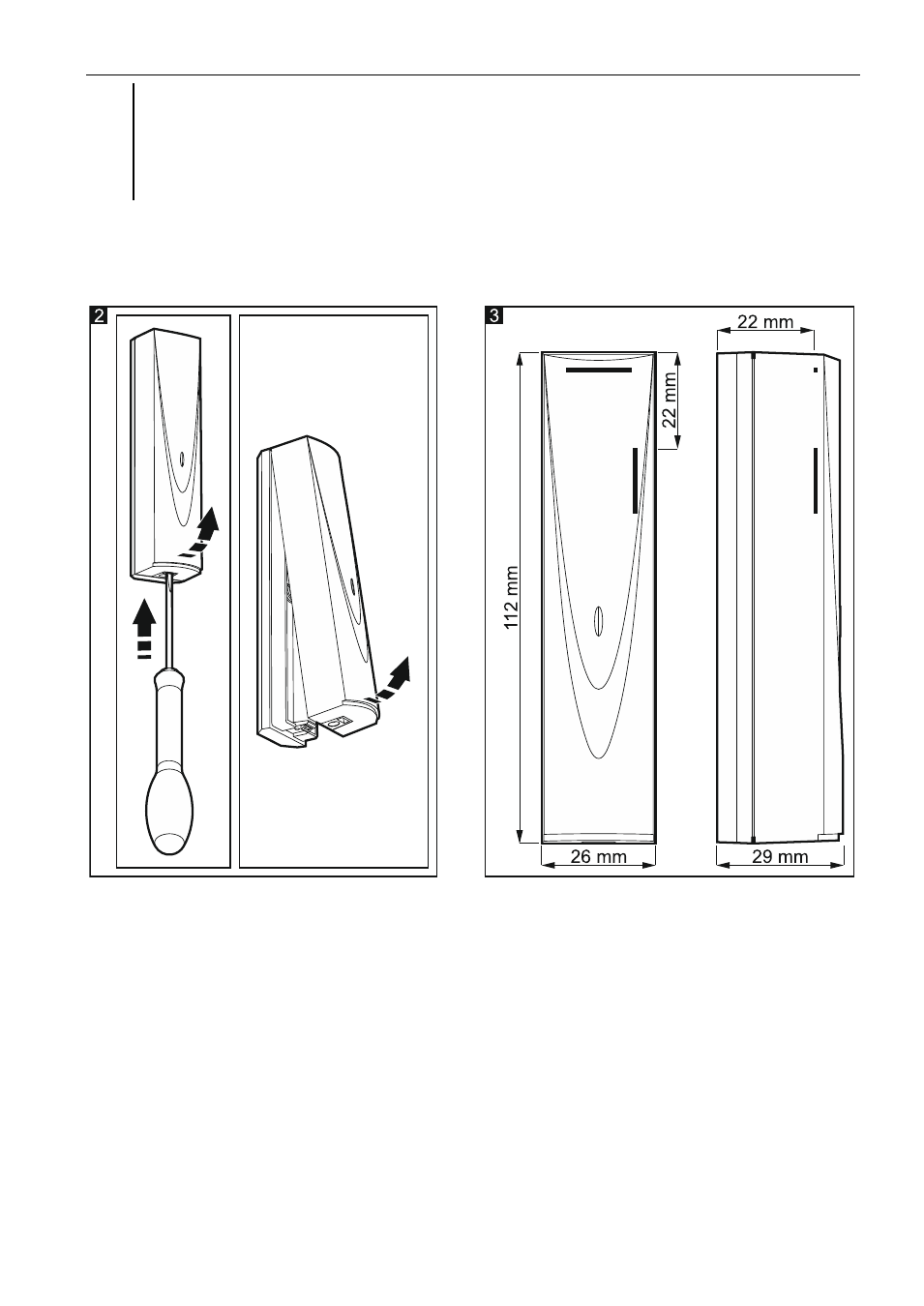

1. Öffnen Sie das Gehäuse des Magnetkontaktes (Abb. 2).
2. Setzen Sie die Batterie ein und melden Sie den Magnetkontakt an das Funksystem an (siehe:
Bedienungsanleitung für das Funkbasismodul ACU-100 / ACU-250 / ACU-120 / ACU-270 oder
Errichteranleitung für die Alarmzentrale INTEGRA 128-WRL / VERSA). Auf der Elektronikplatine
befindet sich ein Etikett mit einer 7-stelligen Seriennummer, die nach der Registrierung
des Magnetkontaktes im System einzugeben ist.
3. Schließen Sie das Gehäuse des Magnetkontakts.
4. Montieren Sie den Magnetkontakt zuerst vorläufig am Montageort.
5. Prüfen Sie den Pegel des Signals, welches vom Magnetkontakt ans Funkbasismodul ACU-100 /
ACU-250 / ACU-120 / ACU-270 oder die INTEGRA 128-WRL Zentrale gesendet wird. Fällt
der Signalpegel unter 40%, dann wählen Sie einen anderen Montageort aus. Manchmal reicht es
das Gerät um ein paar Zentimeter zu verschieben, um eine bessere Signalqualität zu erreichen.
6. Öffnen Sie das Gehäuse des Magnetkontaktes (Abb. 2).
7. Machen Sie im Gehäuseunterteil eine Öffnung und führen Sie durch die Öffnung die Leitungen
vom Rollladenmelder und/oder Leitungen vom NC-Melder (maximale zulässige Kabellänge:
3 Meter).
8. Mit den Spreizdübeln befestigen Sie das Gehäuseunterteil an die Montageoberfläche (Abb. 4).
Die Spreizdübeln und Schrauben sind inklusive.
