9. Schrauben Sie die Leitungen vom Rollladenmelder und/oder NC-Melder an die Schraubklemmen
auf der Elektronikplatine an.
10. Schließen Sie das Gehäuse des Magnetkontaktes.

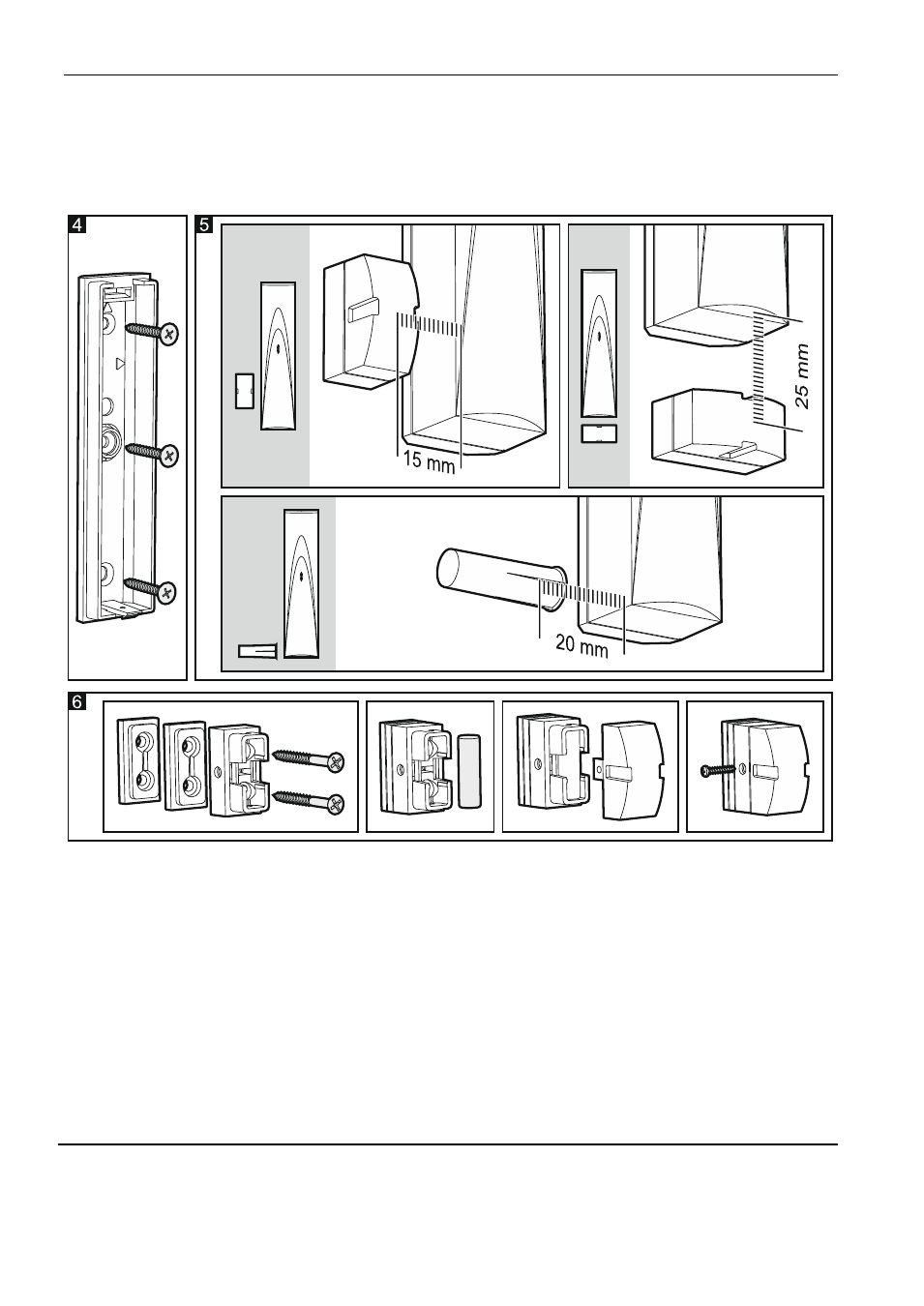

11. Montieren Sie den Magneten. Beachten Sie dabei die maximale zulässige Entfernung vom
Reedkontakt (Abb. 5). Die angezeigte Entfernung bezieht sich auf den Magneten, der sich auf
der Höhe des Reedkontaktes befindet. Die Lage von Reedkontakten im Gehäuse zeigt die Abb. 3.
12. Konfigurieren Sie den Magnetkontakt:
− Magnetkontakt: bestimmen Sie, welcher der zwei Reedkontakte aktiv sein soll,
− Rollladeneingang: programmieren Sie die Anzahl von Impulsen, nach denen der Eingang
verletzt wird, sowie die Gültigkeitsdauer des Impulses (Zeit, die nach Registrierung des ersten
Impulses anfängt zu laufen, in der weitere Impulse auftreten müssen, damit der Eingang
verletzt wird).
Weitere Informationen zur Konfiguration sind in der Anleitung für das ABAX-Funkbasismodul zu
finden.
13. Starten Sie den Testmodus.
14. Je nach der Konfiguration des Magnetkontaktes prüfen Sie, ob die LED aufleuchtet:
− nach der Entfernung des Magneten (Öffnen des Fensters oder der Tür),
− nach dem Hoch- / Runterfahren der vom Rollladenmelder überwachten Rollläden,
− nach der Verletzung des an den NC-Eingang angeschlossenen Melders.
