2 SATEL APS-1012
Das Netzgerät ist mit einem Lüfter ausgestattet, der für eine Luftzirkulation sorgt und dadurch
die Betriebstemperatur senkt. Beim Temperaturanstieg im Gehäuse des Netzgeräts über
45 °C aktiviert der Prozessor den Lüfter und, wenn er keinen korrekten Betrieb des Lüfters
registriert, dann fängt die Diode [ TEMPERATUR ] an zu blinken. Steigt die Temperatur über
65 °C, dann wird die rote Diode [ TEMPERATUR ] dauerhaft aufgeleuchtet und der Ausgang
AWT wird aktiviert (Trennen von der Masse).
Beim Kurzschluss des Speiseausgangs mit der Masse (Fehler bei der Montage,
Beschädigung der Kabel) wird die Ausschaltung des Netzgeräts durch Erloschen aller
Dioden signalisiert. Dies dauert bis das Problem gelöscht wird. Nachdem der Kurzschluss
beendet wird, wird das Netzgerät automatisch eingeschaltet. Der Kurzschluss kann die
Beschädigung der Sicherung F3 im Gehäuse des Akkumulators verursachen (falls der Akku
angeschlossen war).
Erläuterung zur Abbildung 2:
1 – F1 Netzsicherung T3,15 A – Sicherung des Eingangskreises.
2 – F3 Sicherung T10 A – Sicherung für Akkuladekreis.
3 – Leitungen für Anschluss des Akkus (rot +; schwarz -).
4 – Pins zur Einstellung der Betriebsparameter des Netzgeräts – das Symbol
auf der
Elektronikpatine bedeutet, dass die Pins kurzgeschlossen sind (Steckbrücke angelegt),
bedeutet, dass die Pins getrennt sind (Steckbrücke abgenommen). Werkseitig sind
an alle Pins die Steckbrücken angelegt.
AC FAIL DELAY – Bestimmung der Zeitdauer (1800 oder 10 Sek.), die nach der
Störung der AC-Versorgung bis Signalisierung am Ausgang AWS
ablaufen muss. Werkseinstellung: 1800 Sek.
BATT. CHARGE – Bestimmung des Akkuladestroms (2 A – Pins kurzgeschlossen;
4 A – Pins geöffnet). Werkseinstellung: 2 A.
Achtung: Um die Zeit der Aufladung eines Akkus mit hoher Ladekapazität zu verkürzen,
wurde der Ladestrom im Verhältnis zu den Bezeichnungen auf der Elektronik-
platine vergrößert.
BATT. CHECK – Test des Akkus ein-/ausgeschaltet. Ausschalten des Tests schaltet
nicht die Funktion der Tiefentladeschutz aus. Werkseitig eingeschaltet.
BEEP – akustische Signalisierung der Störung eingeschaltet/ausgeschaltet.
5 – Summer – akustische Signalisierung der Störung.
6 – FAN – Buchse zum Anschluss des Lüfters.

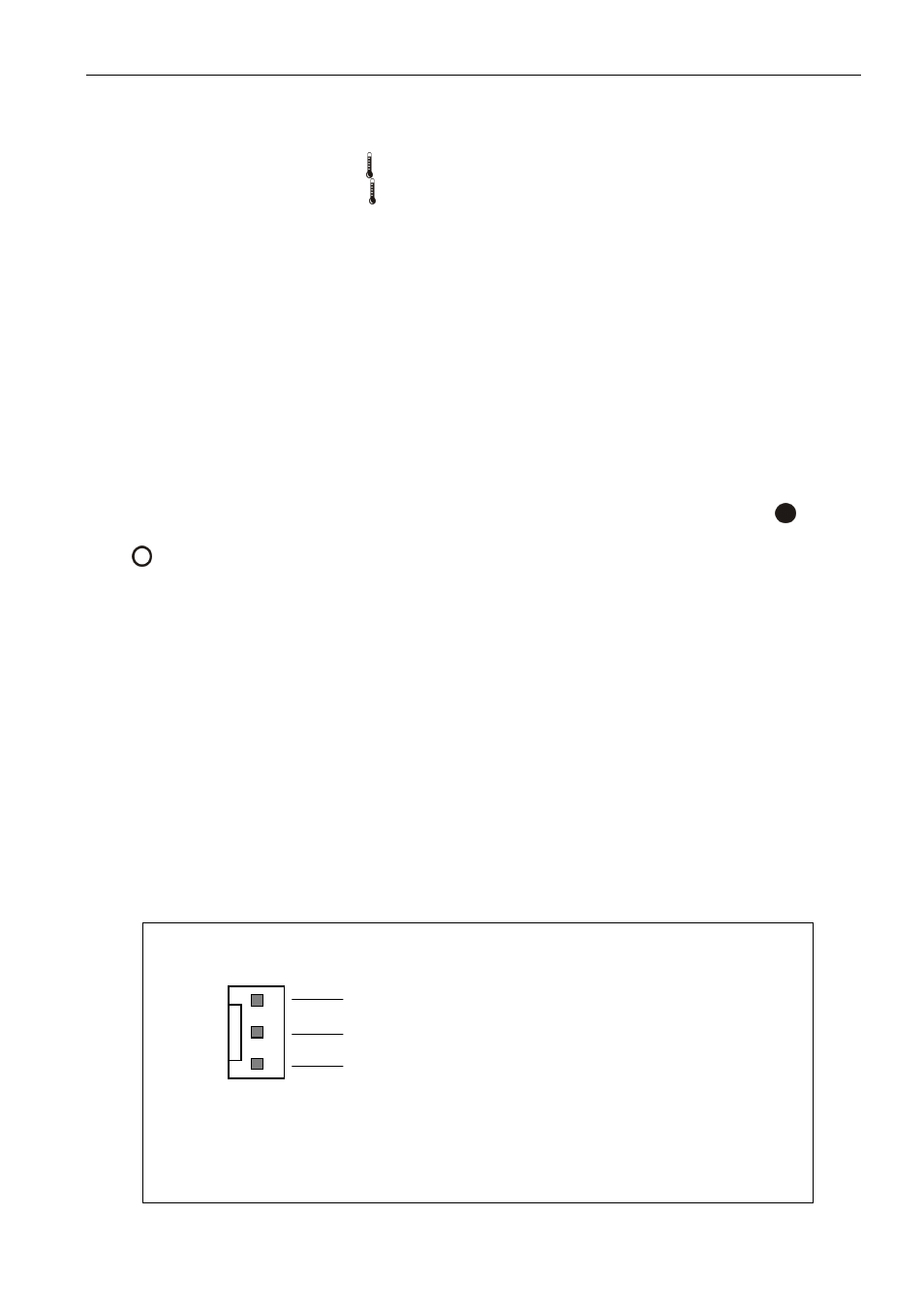

Abb. 1. Beschreibung der Buchse des Lüfters.
GND – Masse, Einspeisung des Lüfters
+12V – Speiseausgang des Lüfters
IMP – Impulseingang (Lüfterdrehzahl)
