4 SATEL APS-1012
Beschreibung der Klemmen der Hauptplatine:
230 V AC – Eingänge für Netzversorgung (230 V AC).
+U
– Ausgänge des Netzgeräts (Einstellungsbereich 13,6–13,8 V DC). Gesamte
Stromleistung der Ausgänge 10 A.
COM – Masse (0V).
AWT – Ausgang zur Signalisierung der Überschreitung zulässiger Betriebstemperatur
(OC).
AWB – Ausgang zur Signalisierung niedriger Spannung des Akkumulators – unter 11 V
(OC).
AWP – Ausgang zur Signalisierung der Überschreitung der Stomüberlastung – Strom-
verbrauch über 10 A (OC).
AWS – Ausgang zur Signalisierung fehlender Netzspannung 230 V AC (OC)
- Aktivierung des Ausgangs mit einer Verspätung 1800 s oder 10 s.
2. Installation
Vor Beginn der Installation sollte eine Belastungsbilanz des Netzgeräts aufgestellt werden.
Die Summe des Stroms, den die externen Geräte vom Netzgerät verbrauchen, darf
nicht 10 A überschreiten.
Das Netzgerät sollte dauerhaft an die Netzstromversorgung angeschlossen betrieben
werden. Aus diesem Grunde empfiehlt es sich, vor der Herstellung der Verkabelung zuerst
die elektrische Installation im Objekt kennen zu lernen. Für die Stromversorgung der Anlage
ist ein Stromkreis zu wählen, in dem immer Spannung vorhanden sein wird. Der Stromkreis
sollte auch mit einer geeigneten Sicherung geschützt sein.
Bevor Sie das Netzgerät an den Speisestromkreis anschließen, schalten Sie in
diesem Stromkreis die Spannung ab.
1. Spreizdübel (aus Kunststoff) an der Hinterwand des Netzgerät gehäuses montieren.
2. Gehäuse des Netzgerätes an der ausgewählten Stelle montieren und Anschlussleitungen
zuführen.
3. Die Elektronikplatine des Netzgeräts an den Dübeln befestigen.
4. Die Platine mit den LED-Dioden an den Gehäusedeckel mit Blechschrauben (2 St.)
befestigen (grüne Dioden in der oberen Position).
5. Speiseleitungen ~230 V an die Klemmen 230 V AC des Netzgeräts anschließen.
Die Erdleitung an die Klemme mit dem Erdungssymbol in der Hinterwand des
Metallgehäuses anschließen, und den Stecker des Lüfters in die Buchse FAN einstecken.
6. Die Speiseleitungen des externen Geräts an die Klemmen +U und COM an der Platine
des Netzgeräts anschließen.

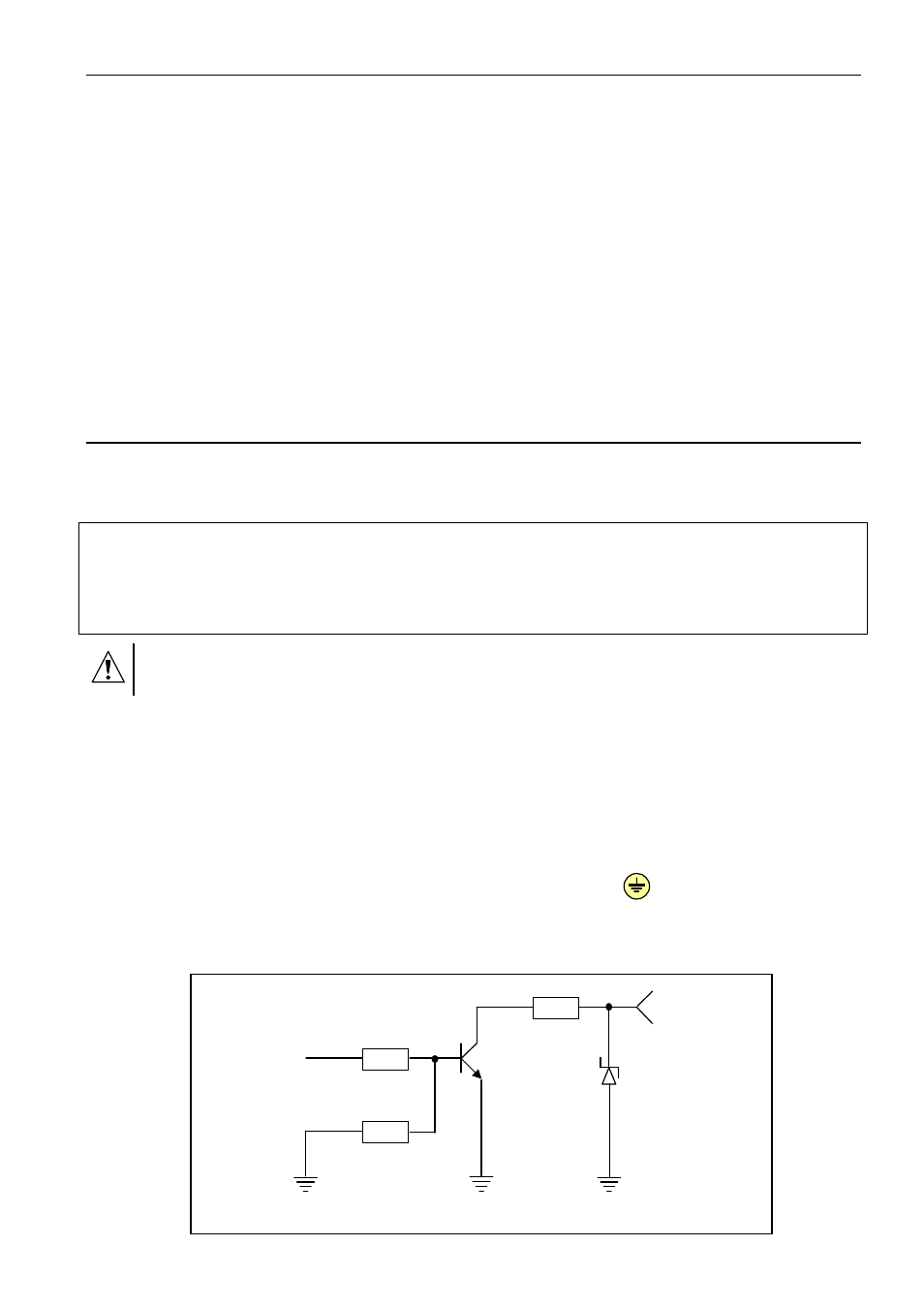

Abb. 3. Schemen der Ausgänge AWS, AWP, AWB und AWT.
AWS, AWP,
AWB, AWT
AWS, AWP,
AWB, AWT
10 k
4,7 k
10 R
BC847B
SMAJ18
