2 ACCO-USB SATEL
2 – RJ-45-Buchse für Anschluss des Zutrittskartenlesers ACCO-USB-CZ.
3 – USB-Buchse für Verbindung des Konverters mit dem Computer.
4 – DB-9-Buchse für Anschluss des Kommunikationsbusses RS-485.
2. Anschluss des Konverters an den Computer
Der Konverter ACCO-USB kann an den Computer mit installiertem System Windows
98/ME/2000/XP/VISTA angeschlossen werden. Um die Verbindung herzustellen, benutzen
Sie das mitgelieferte USB-Kabel. Nach dem Anschluss leuchtet im Konverter die grüne LED
gekennzeichnet als PWR auf. Das System Windows wird den Anschluss eines neuen Geräts
automatisch erkennen und ein Assistent führt den Betreiber zu einem Dialogfeld, in dem die
Treiber für die neue Einrichtung zu installieren sind. Die Treiber für den Konverter
ACCO-USB sind auf der mitgelieferten CD zu finden. Einige Versionen des Windows
Betriebssystems warnen vor fehlgeschlagenem Konformitätstest. Trotzdem setzen Sie die
Installation der Treiber fort. Nach Installierung der Treiber ist am Computer ein zusätzlicher
Port COM zugänglich. Über den Port und den Konverter ACCO-USB kommuniziert das
Programm ACCO-SOFT-LT mit den an RS-485-Bus angeschlossenen Modulen. Das Geräte-
Manager zeigt zwei neue Module an (USB <--> RS 485 Serial Converter und Acco-USB
Serial Port).
Nach dem Anschluss an den Computer und der Installierung von Treibern arbeitet der
Konverter selbständig.
3. Kommunikationsbus RS-485
Die Verbindung der Türkontroller ACCO-KP und ACCO-KP-PS mit dem Konverter
ACCO-USB ist in der Bus-Topologie auszuführen (es wird nicht empfohlen, die Stern-
Topologie anzuwenden). Die Struktur des RS-485-Busses zeigt die Abbildung 2.
1 3
A RS485 B
1
A RS485 B
2
A RS485 B
255
A
B
A
B
R
T
R
T

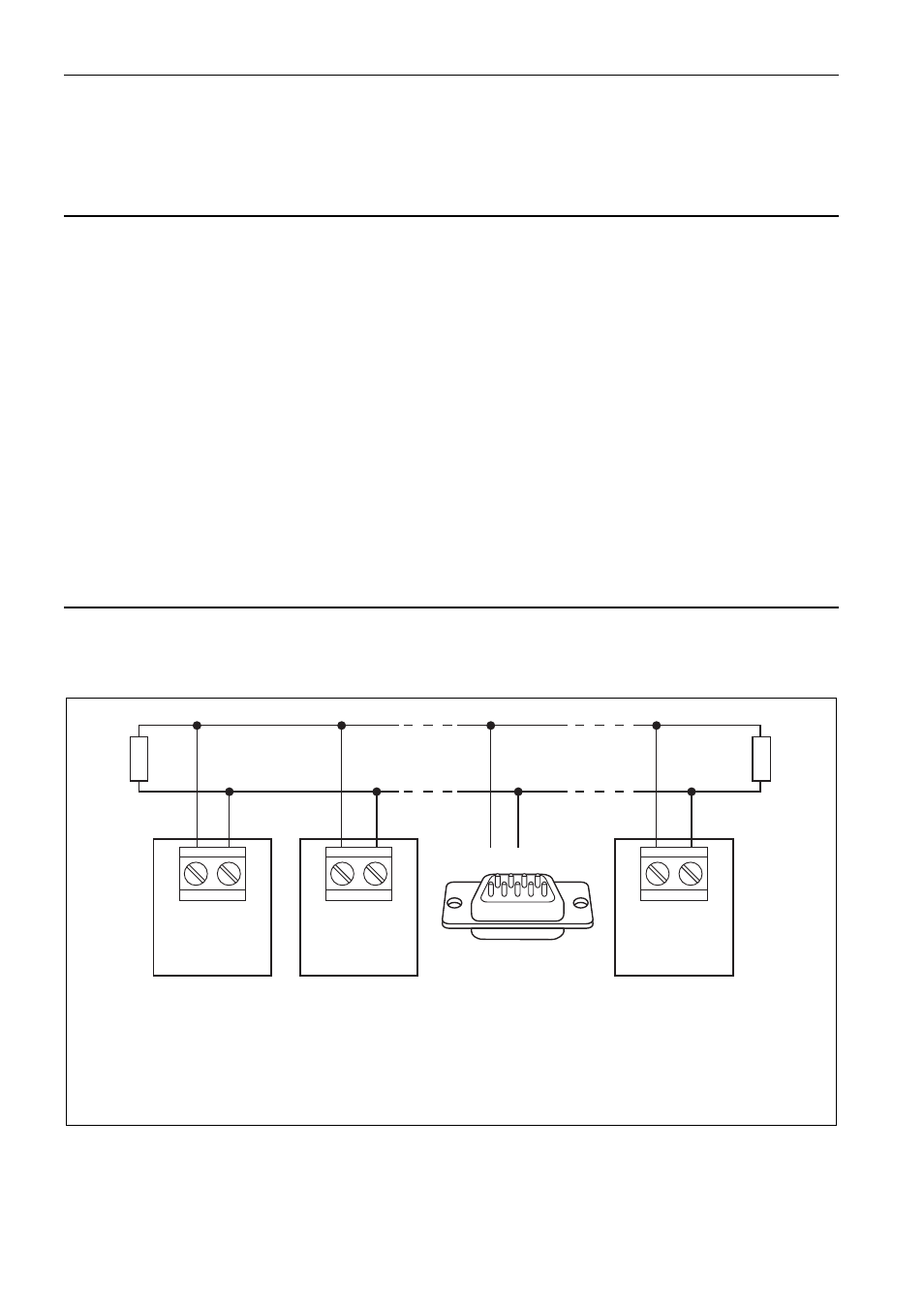

Abb. 2. Darstellung des RS-485-Kommunikationsbusses und Anschlussweise von
Modulen an den Bus. Der männliche Stecker DB-9 (mitgeliefert), der zum Anschluss des
RS-485-Busses an den Konverter dient, wurde von der Seite der Lötpunkte angezeigt.
Der Konverter ACCO-USB kann an den Bus in beliebiger Stelle angeschlossen werden.
Am Anfang und am Ende des Busses sind die Widerstände 100 Ω zu installieren.
Zum Einbau des RS-485-Kommunikationsbusses benutzen Sie ein ungeschirmtes Twisted
Pair (UTP) Kabel. Es wird nur ein Adernpaar benutzt. Die maximale Länge des Busses
beträgt 1200 m. An den Bus sind bis zu 255 Module anzuschließen. Beachten Sie, dass die
anzuschließenden Module individuelle Adressen haben müssen. Die Adresse darf sich nicht
