wiederholen! Stellen Sie in keinem der Module die Adresse 0 ein. Der Anfang und das Ende
des RS-485-Busses soll mit Widerständen 100 Ω belastet werden. Es ist besonders wichtig
im Falle eines langen Busses und hoher Übertragungsgeschwindigkeiten.
Achtung: Bei Problemen mit der Kommunikation über den RS-485-Bus kann eine
Verbindung der Masse aller Module mit dem Konverter (pin 5) mittels einer
zusätzlichen Leitung behilflich sein.
4. Zutrittskartenleser ACCO-USB-CZ
Der Zutrittskartenleser ACCO-USB-CZ ist der für Zusammenarbeit mit dem Konverter
ACCO-USB bestimmte Leser CZ-EMM. Das aus dem Leser geführte Kabel ist mit dem
RJ-45-Stecker beendet, der zum Anschluss an die Buchse des Konverters dient.
Der Anschluss des Lesers wird durch die als HEAD gekennzeichnete LED signalisiert.
Der an den Konverter angeschlossene Leser erlaubt dem Systemadministrator die
Zuweisung den Betreibern der Karten (in allen Stellen in der Anleitung wird mit dem Wort
„Karte“ ein passiver Transponder – Karte, Schlüsselanhänger etc. – gemeint), ohne vom
Computer wegzugehen. Der Leser kann außerdem zum Aufsuchen von Betreibern
unbekannter Karten dienen.
Zweifarbige LED im Leser signalisiert Folgendes:
LED leuchtet rot – normaler Betrieb des Lesers.
LED blinkt grün – Warten auf Nahhalten der Karte.
Der Summer im Leser signalisiert:
1 kürzer Ton – Auslesen des Codes einer neuen Karte (Hinzufügung der Karte) oder
Auslesen des Codes einer definierten Karte (Suchen des Betreibers anhand der Karte).
2 lange Töne – Karte unbekannt (Suchen des Betreibers anhand der Karte).

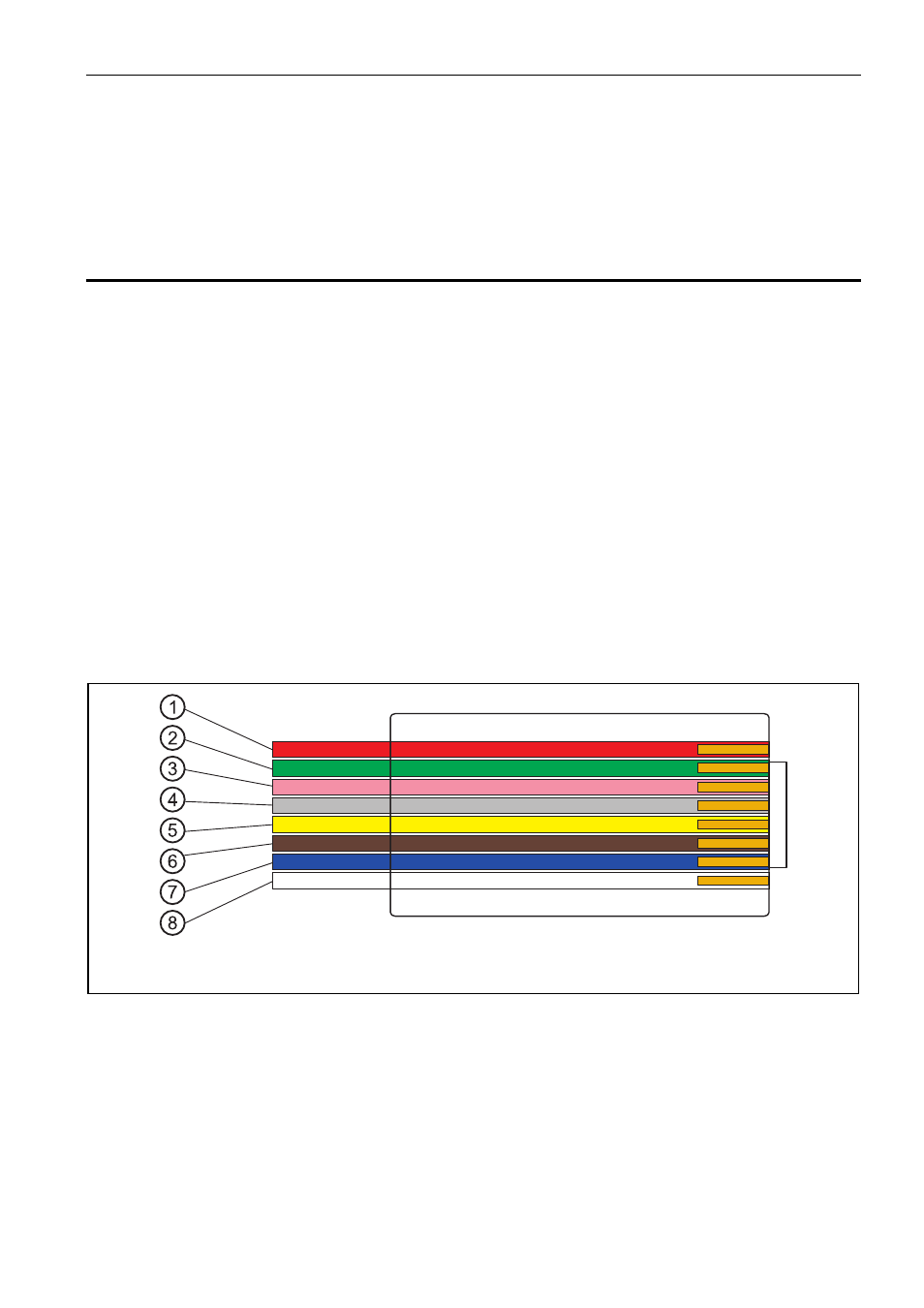

Abb. 3. Reihenfolge der Leitungen des Lesers im RJ-45-Stecker (Ansicht von der Seite
der Kontakte).
Erläuterung zur Abb. 3:
1 – rotes Kabel – Speisung des Kopfes
2 – grünes Kabel – Daten
3 – rosafarbiges Kabel – Steuerung des grünen Blinken der LED
4 – graues Kabel – Steuerung des roten Leuchten der LED
5 – gelbes Kabel – Steuerung des Summers
6 – braunes Kabel – Blockade des Betriebs des Kopfes
7 – blaues Kabel – Masse
8 – weißes Kabel – Anwesenheitskontrolle
