18
und Breite) des gezeigten Bildes. Es stehen fünf vorgegebene
und drei benutzerspezifische Darstellungen zur Verfügung (die
Parameter der letzteren können vom Benutzer festgelegt wer-
den). Für jede Quelle kann eine andere Darstellung gewählt
werden, die automatisch bei einem neuen Aufruf der Quelle
abgerufen wird.
Die verschiedenen Darstellungen können durch wiederholtes
Drücken der Taste
oder durch Drücken von einer der
Zahlentasten 1...8 angewählt werden.
Folgende Darstellungen sind verfügbar:
NORMAL: stellt das Bild in der gesamten Bildschirmhöhe dar und
behält das Darstellungsverhältnis der Signalquelle bei. Bei einem
Darstellungsverhältnis des Quellsignals von 4:3 erscheinen links
und rechts vom Bild schwarze Balken.
ANAMORPH: gestattet die korrekte Wiedergabe eines Bildes
16:9.
LETTERBOX: gestattet die Wiedergabe eines Bildes 4:3 Letterbox
(mit dem von der Schwarzbandquelle kommenden Signal in
der oberen und unteren Bildhälfte); es bedeckt den ganzen
Bildschirm 16:9 und behält das korrekte Darstellungsverhältnis
bei.
PANORAMIC: vergrößert das Bild 4:3 und schneidet den oberen
und unteren Bildrand leicht ab. Es ist ideal für die Darstellung
eines Bildes 4:3 auf dem Bildschirm 16:9 des Displays.
PIXEL TO PIXEL: Die Darstellung führt die Abbildung von Bildpunkt
zu Bildpunkt eines jeden beliebigen Bildes durch, ohne Änderun-
gen zur Anpassung an die Bildschirmgröße einzuführen. Das Bild
wird in der Bildschirmmitte zentriert; falls die horizontale und/oder
vertikale Auflösung kleiner als die des Displays ist, umgeben
schwarze vertikale und/oder horizontale Streifen die Ränder.
BENUTZERDEFINIERT 1, , 3: der Modus dient Benutzern, denen
die vorgegebenen Darstellungsarten nicht ausreichen. Die
benutzerdefinierten Bildformate ermöglichen die stufenlose
vertikale und horizontale Änderungen der Bildgröße.
Der für jede Darstellung verfügbare Befehl LEINWAND gestattet
die Aktivierung/Deaktivierung des Ausgangs für die Betätigung
des Motorantriebs der Vorhänge, die auf der rechten und linken
Seite der Bildschirme mit Format 16:9 und am oberen und
unteren Rand der Leinwand 4:3 benutzt werden können.
FARBTEMPERATUR
Wirkt auf das Gleichgewicht der Bildfarben ein.

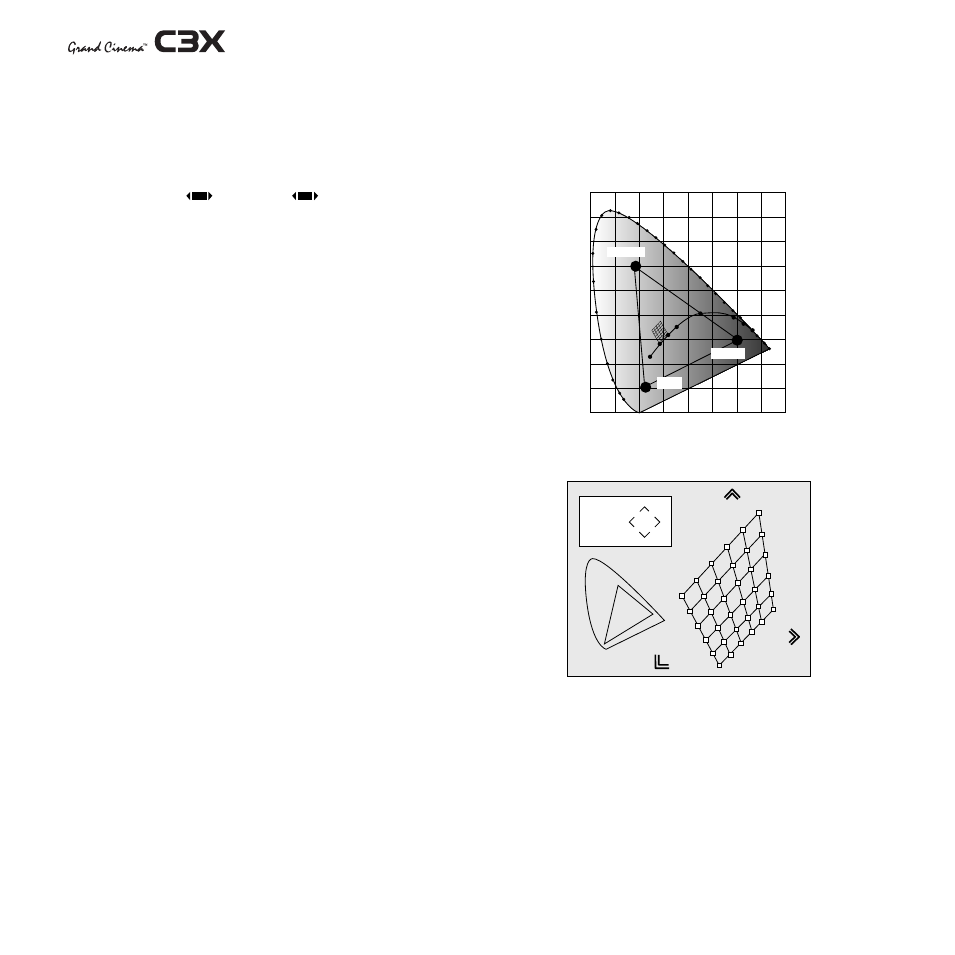

Die Einstellung der Farbtemperatur erfolgt durch die Koordi-
naten der Weiß-Punkte innerhalb des Weißton - Diagramms
CIE. Das System ermöglicht, die Weiß-Punkte innerhalb eines
Rasters mit 36 Punkten in dem Bereich der Neutralfarben zu
positionieren (Abb. 3).

Bei Verschiebung längs der horizontalen Linien ändert sich die
betreffende Farbtemperatur; dabei finden wir niedrige Tempe-
raturen auf der rechten Seite (in dem sich die rote Komponente
erhöht) und hohe Temperaturen im linken Teil des Diagramms
(in dem sich der Blauanteil erhöht). Die Punkte auf der Höhe der
untersten horizontalen Linie (Abb. 4) stellen die Farben dar, die
der Kennlinie des schwarzen Körpers entnommen sind.




)NFINITY
















8

9
Abb. 3
Grün
Blau
Rot
Abb. 4
