14
Zusammenbau
Vor Inbetriebnahme müssen Smithco Bunkerrechen gebrauchsfertig
montiert werden.
1. Parkbremse anziehen. Zum Anziehen, Bremse durch die Mitte nach unten
drücken.
2. Hinterradmontage. Vorderreifen blockieren. Heck des Traktors vorsichtig
aufbocken damit die Unterseite der Maschine nicht beschädigt wird. Rad auf
die Nabe legen und mit den Schraubenlöchern ausrichten. Die 10
mitgelieferten Radmuttern benutzen. Mit Drehmoment von 87 – 100 m über
Kreuz anziehen. Nach den ersten 10 Stunden, und danach alle 200 Stunden,
nachziehen. Maschine absenken, Blöcke und Wagenheber entfernen.

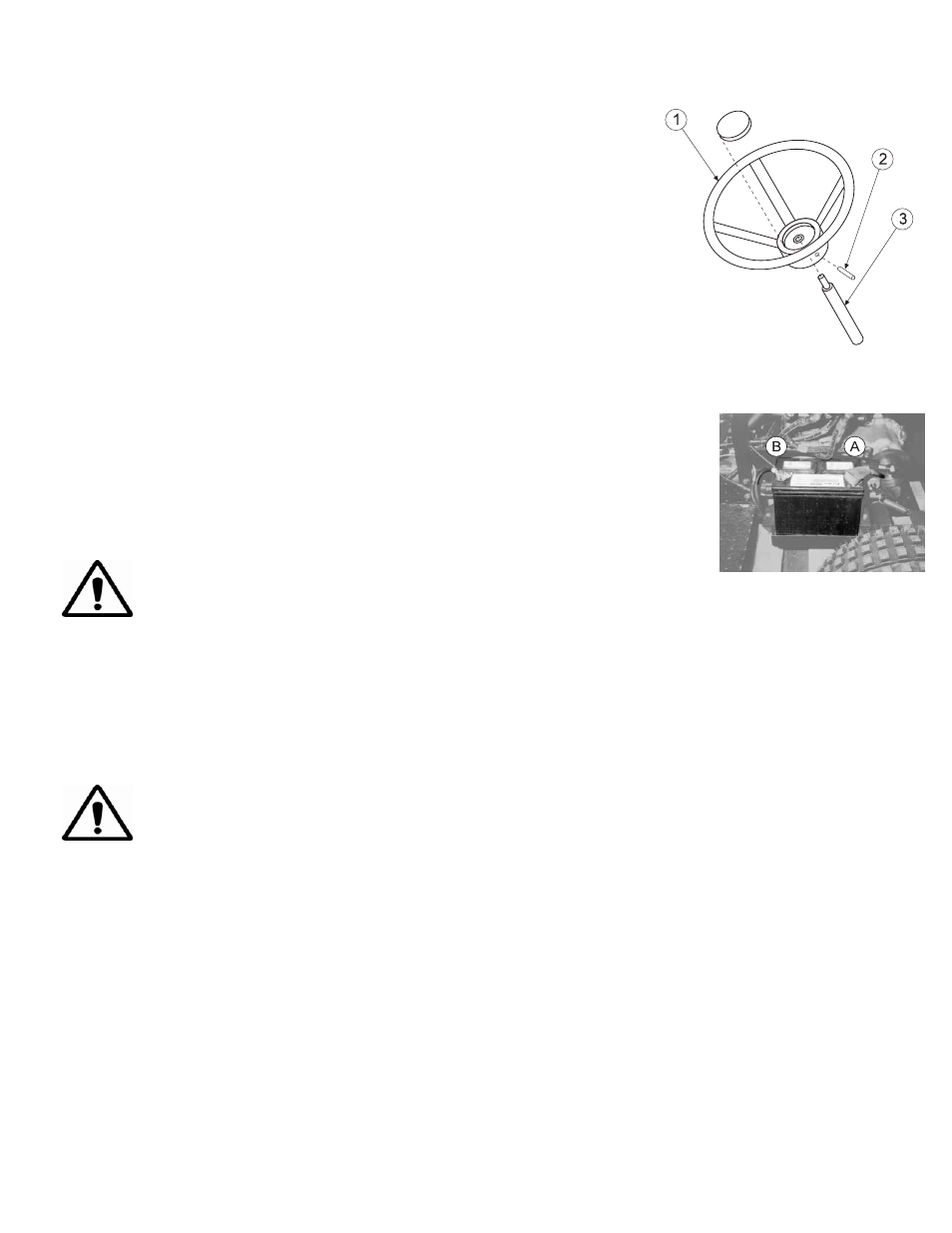

3. Lenkrad (1) einbauen. Lenkrad auf Welle (3) schieben. Bohrungen ausrichten
und 1-1/4 x 2 Zoll Spannstift (2)in den Wellenschaft setzen. Stellschraube
anziehen.
4. Reifendruck prüfen. Der Reifendruck sollte 0,35 bar betragen
5. Die Batterie ist nicht einbegriffen. Eine Kfz-Batterie Typ 45, 12 V mit einer
Kaltstartleistung von mindestens 400 A in den Batteriekasten des Super Rakes,
Super Stars, Supremes und Sand Stars installieren. Im Easy Rider eine 12 V 22 NF
Batterie im Batteriekasten installieren. Das elektrische System ist negativ geerdet.
Batteriehalterungen anbringen. Dann das rote positive (+) Kabel (A) an den positiven
Pol anschließen. Zum Vermeiden von Kurzschluß, Gummimanschette über den
positiven Pol schieben. Das schwarze negative (-) Kabel an den negativen Pol
anschließen.
Anschluß der Batteriekabel an den falschen Pol kann Personen- und/oder
Sachschaden an der elektrischen Anlage verursachen. Sicherstellen, daß
Batterie und Leitungen nicht mit beweglichen Teilen in Berührung kommen. Das
rote positive (+) Kabel (A) immer zuerst mit der Batterie verbinden. Beim
Abschließen zuerst das schwarze negative (-) Kabel (B) entfernen.
6. Motorölstand überprüfen und ggf. auffüllen. Siehe Motorhandbuch für empfohlenes Motoröl. NICHT
ÜBERFÜLLEN.
7. Kraftstofftank mit bleifreiem Benzin, 87 Oktan (Minimum), füllen. Diesel Nr. 2 als Dieselkraftstoff
verwenden.
Benzin ist leicht entflammbar. Vorsicht ist für die Lagerung und Handhabung geboten.
Tank nicht bei laufendem Motor oder in geschlossenen Räumen füllen. Kraftstoffdämpfe
können explodieren und sind gesundheitsschädlich, wenn sie eingeatmet werden. Beim
Füllen des Kraftstofftanks NICHT RAUCHEN. NICHT ÜBERFÜLLEN.
8. Hydraulikölstand in der Transachse im Sand Star prüfen. Der Ölstand sollte bis zum Boden des
Schaulochstopfens reichen, hinten 2/3 hoch bei kaltem Öl. Hydraulikölstand am Tank des Super
Rakes und Super Stars prüfen. Der Stand sollte 5-6.35 cm vom Boden des Filterstuzens betragen.
Wenn der Stand zu niedrig ist, mit SAE 10W-40 API Service SJ (Minimum) Motorenöl auffüllen.
9. Maschine vor dem Anlassen abschmieren.
10. Betiebsanleitungen vor dem Anlassen der Maschine lesen
