22

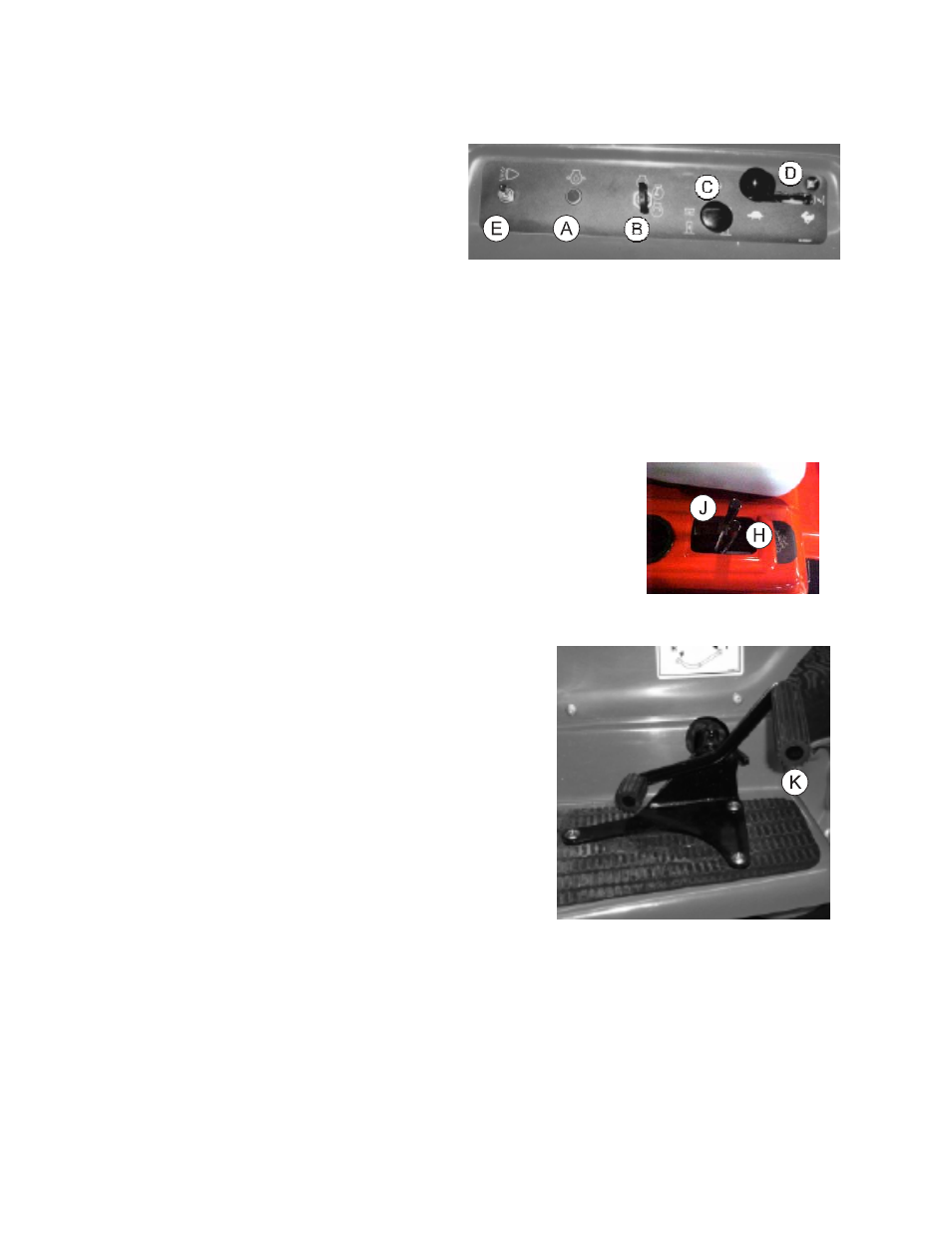

Bedienungselemente und Instrumente des Super Star X-treme
NSTRUMENTE AM BEDIENFELD
A. Öllampe - Die Öllampe muss aufleuchten,
wenn die Zündung bei abgestelltem Motor
eingeschaltet ist. Wenn die Öllampe bei
laufendem Motor aufleuchtet, ist der Öldruck
zu niedrig. In diesem Fall den Motor sofort
abstellen und die Ursache suchen.
B. Zündschloss - Das Zündschloss hat drei
Positionen: Off-Run-Start (Aus-Betrieb-
Anlassen).
C. Choke - Den Chokeknopf herausziehen, um die Vergaserklappe beim Starten eines kalten Motors
zu schließen. Der Choke wird gewöhnlich nicht benötigt, wenn der Motor warm ist.
D. Gashebel - Der Gashebel dient der Einstellung der Motordrehzahl.
E. Beleuchtung - Dieser optionale Schalter schaltet die Front- und Heckleuchten ein.
LENKUNG
Machen Sie sich vor dem Betrieb mit den Lenkeigenschaften der Maschine vertraut. Diese Maschine ist
mit einem verstellbaren Lenkmechanismus ausgestattet. Der Hebel zum
Neigen des Lenkrads befindet sich am unteren Ende des Gummibalgs an der
Lenksäule. Den Hebel nach unten drücken und das Lenkrad auf eine
bequeme Position einstellen.
HECKHUBHEBEL
Dieser Hebel (H) hebt und senkt alle am Heck montierten Zusatzgeräte. Zum
Anheben des Zusatzgeräts den Hebel nach vorn schieben, zum Absenken
den Hebel zurückziehen. Den Hebel freigeben, wenn das Zusatzgerät wie gewünscht positioniert ist. Der
Hebel kehrt eigenständig in die Neutralstellung zurück.
HUBHEBEL
Dieser Hebel (J) hebt und senkt alle unter der Mitte der
Maschine montierten Zusatzgeräte. Zum Anheben des
Zusatzgeräts den Hebel nach vorn schieben, zum Absenken den
Hebel zurückziehen. Den Hebel freigeben, wenn das Zusatzgerät
wie gewünscht positioniert ist. Der Hebel kehrt eigenständig in
die Neutralstellung zurück.
SITZEINSTELLUNG
Der Sitzeinstellhebel befindet sich links unter der Frontseite des
Sitzes. Er ermöglicht die Einstellung des Sitzes auf den
Fahrerkomfort in Längsrichtung. Der Sitz ist außerdem mit einem
Sicherheitsschalter ausgestattet. Damit der Super Star startet,
muss der Fahrer auf dem Sitz sitzen.
RECHTES FUSSBRETT
Das Fußpedal steuert die Vorwärts- und Rückwärtsbewegung des Fahrzeugs. Durch Treten des
vorderen Pedals (K) fährt das Fahrzeug vorwärts und durch Treten des hinteren Pedals (L) rückwärts.
Bei Freigabe des Pedals wird das Hydrostatikgetriebe in der Mitte positioniert und hält das Fahrzeug an.
Die Fahrgeschwindigkeit hängt davon ab, wie weit das Pedal durchgetreten wird.
BETRIEBSSTUNDENZÄHLER/VOLTMETER
An der rechten vorderen Glasfaserverkleidung. Der Betriebsstundenzähler gibt die Laufzeit der
Maschine an. Der Zähler läuft bei eingeschalteter Zündung. Das Voltmeter zeigt die Batteriespannung
an. Bei eingeschalteter Zündung darf die Spannung nicht unter 9 Volt abfallen; bei abgestelltem Motor
muss die Spannung stets 12 Volt betragen. Wenn der Motor mit einer Drehzahl von 3600 U/min läuft,
muss die Spannung ca. 14 Volt betragen.
